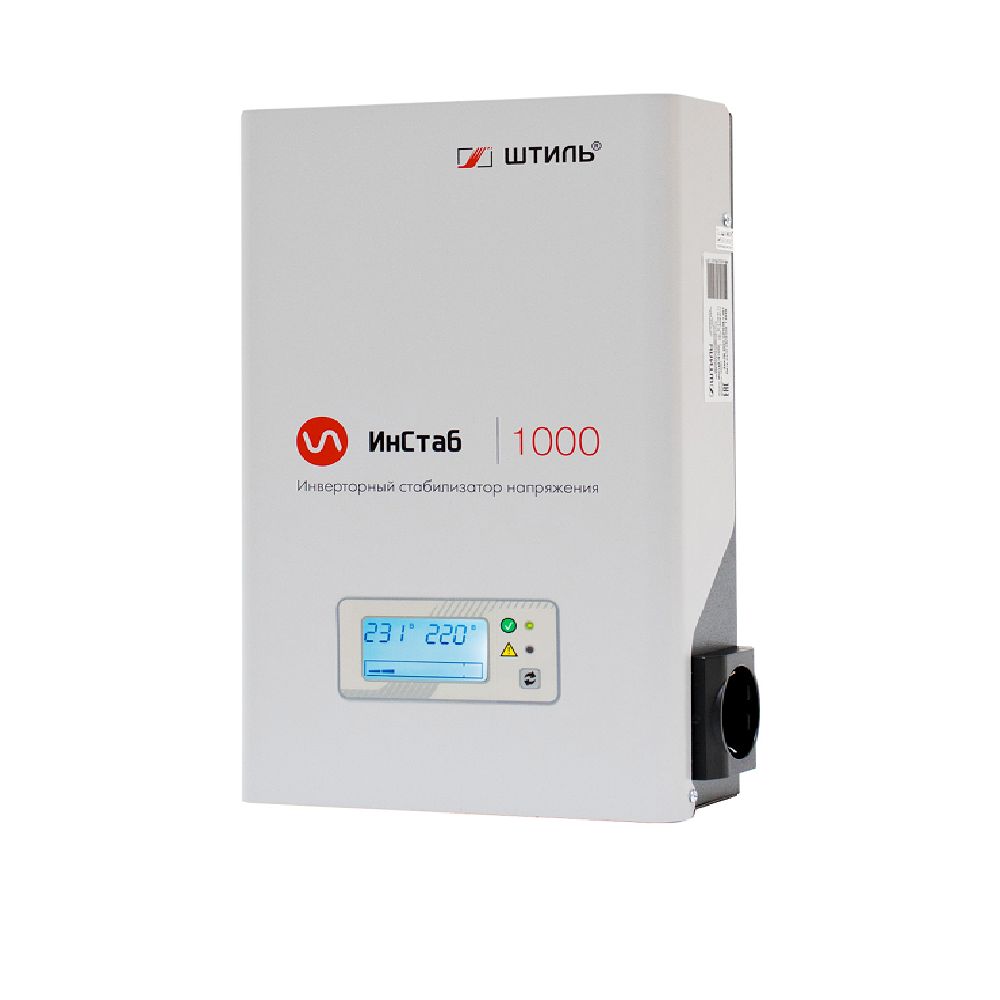

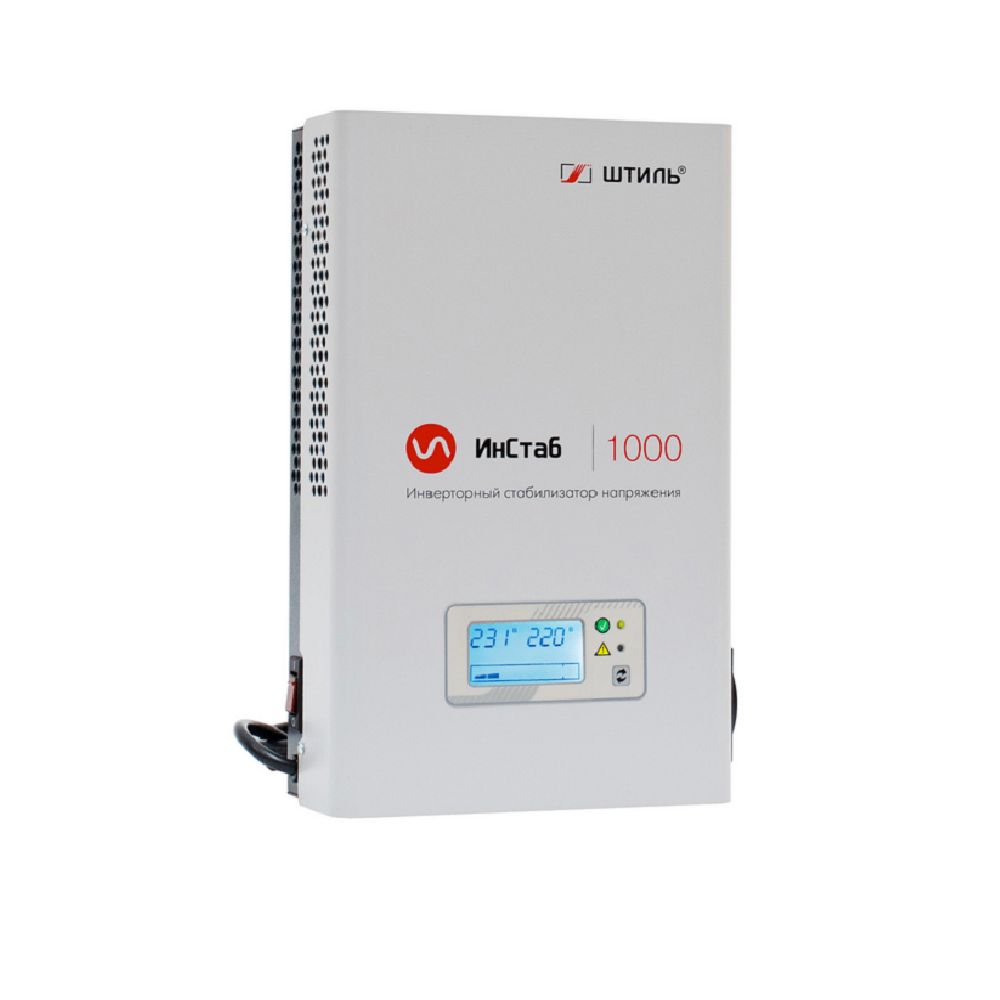

Штиль ИнСтаб IS1000 (1000 ВА / 800 Вт) Стабилизатор переменного напряжения инверторный (с двойным преобразованиемОднофазный инверторный стабилизатор напряжения IS1000 мощностью 1000 ВА/800 Вт обеспечит надежной защитой от нестабильного напряжения в сети:
- отопительное, нагревательное и насосное оборудование;
- компьютеры и оргтехнику;
- телевизоры, видео- и аудиоаппаратуру;
- осветительные приборы;
- холодильное оборудование;
- охранную сигнализацию и электроинструменты.
Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). На модель распространяется двухлетняя гарантия производителя.
IS1000 - это электроприбор нового поколения с улучшенными возможностями стабилизации напряжения. В основу его работы заложен принцип двойного преобразования электроэнергии, благодаря чему модель:
- мгновенно реагирует на отклонения параметров сети (0 мс);
- обеспечивает бесступенчатую и непрерывную стабилизацию входного напряжения в широком диапазоне (90-310 В) и с высокой точностью (+-2%);
- формирует на выходе напряжение идеальной синусоидальной формы;
- питает нагрузку бесперебойно в течение 200 мс в случае кратковременного отключения электроэнергии.
Установка и подключение

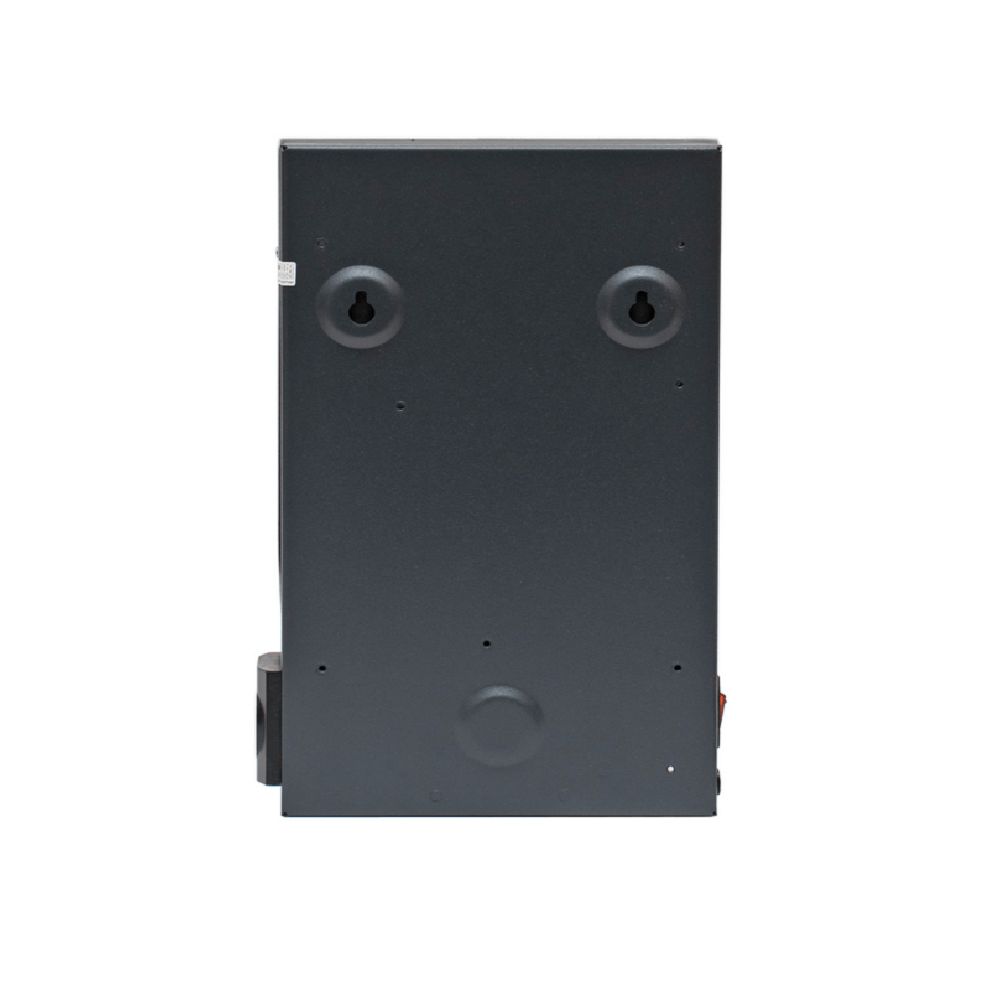

Модель IS1000 предназначена для настенной установки. Она крепится на вертикальную поверхность на дюбель-гвозди или саморезы в зависимости от материала стены.
Для подключения прибора к сети используется сетевой шнур с евровилкой. Для подключения нагрузки предусмотрена одна евророзетка, расположенная на боковой стороне корпуса.
Панель управления
Для контроля основных рабочих параметров и аварийных ситуаций устройство оснащено панелью с ЖК-дисплеем, светодиодными индикаторами и функциональной кнопкой.
Наименование индикаторов:
- <<Норма>> - светится непрерывно в штатном режиме, мигает в случае перехода на автоматический байпас;
- <<Авария>> - светится красным при возникновении перегрева или перегрузки (на ЖК-дисплее появится соответствующая информация), а также короткого замыкания, неполадок внутри изделия, отключения входной сети или низкого импеданса нагрузки.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- уровень загрузки;
- аварийные сообщения о перегрузке и перегреве;
- потребляемая мощность нагрузки;
- внутренняя температура прибора.
Функциональная кнопка позволяет выбрать отображаемую на дисплее информацию и настроить значение выходного напряжения в диапазоне 220-230 В с шагом 1 В.
Защита
Модель IS1000 имеет несколько видов электронной защиты с автовосстановлением после следующих ситуаций:
- короткого замыкания, перегрузки по выходу или внутреннего перегрева;
- критически пониженного или повышенного входного напряжения (менее 90 В или более 310 В);
- неполадок в стабилизаторе.
Встроенный варистор (2 кВ (<<корпус-провод>>), 1 кВ (<<провод-провод>>), срабатывание - 50 мкс) выполняет защиту от импульсных перенапряжений.
Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).
Также прибор оснащен автоматическим байпасом, который срабатывает при перегрузке, перегреве или внутренних неполадках - питание нагрузки переключается на сеть в обход процесса стабилизации. Устройство возобновляет процесс стабилизации сразу после устранения проблемы.
Система охлаждения
IS1000 работает полностью бесшумно благодаря конвекционной (безвентиляторной) системе охлаждения и отсутствию механических элементов.
Общие
|
Число фаз
|
1 в 1
|
|
Полная мощность, кВА
|
1
|
|
Активная мощность, кВт
|
0,8
|
|
Способ установки
|
настенный
|
|
Принцип стабилизации
|
инверторный
(с двойным преобразованием)
|
|
Страна производитель
|
Россия
|
Входные характеристики
|
Плавный пуск
|
да
|
|
Потребляемая мощность в режиме холостого хода, Вт
|
30
|
|
Максимальный входной ток, А
|
4,9
|
|
Входной коэффициент мощности
|
0,99
|
|
Допустимый диапазон входной частоты, Гц
|
43-57
|
|
Номинальная входная частота, Гц
|
50
|
|
Допустимый диапазон входного напряжения для работы автоматического байпаса, В
|
187-245
|
|
Верхний порог подключения нагрузки, В
|
290
|
|
Верхний порог отключения нагрузки, В
|
310
|
|
Нижний порог подключения нагрузки, В
|
110
|
|
Нижний порог отключения нагрузки, В
|
90
|
|
Предельный диапазон входного напряжения, В
|
90-310
|
|
Рабочий диапазон входного напряжения, В
|
165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60%
|
|
Номинальное входное напряжение, В
|
220/230
|
|
Совместимость с генератором
|
да
|
|
Тип входной сети
|
однофазная трехпроводная (L, N, PE)
|
Выходные характеристики
|
Тип выходного напряжения
|
однофазное
|
|
Быстродействие, мс
|
0
|
|
КПД, %
|
до 97
|
|
Перегрузочная способность
|
<105% - непрерывная работа, 105-150% - не менее 5 с
|
|
Крест-фактор
|
3:1
|
|
Коэффициент нелинейных искажений выходного напряжения, %
|
< 1,5% при линейной нагрузке, < 3% при нелинейной нагрузке
|
|
Максимальный выходной ток, А
|
4,5
|
|
Время автономной работы при отключении питания
|
не более 200 мс
|
|
Номинальная выходная частота, Гц
|
50 (отклонение частоты выходного напряжения определяется частотой сети)
|
|
Точность стабилизации, %
|
+-2
|
|
Диапазон настройки выходного напряжения, В
|
да, 220-230 с шагом 1
|
|
Номинальное выходное напряжение переменного тока, В
|
220
|
|
Форма выходного напряжения
|
чистая синусоида
|
Защита
|
Электронный автоматический байпас
|
да, в диапазоне 187-245 В
|
|
Перегрузка по выходу
|
электронная защита c автовосстановлением
|
|
Короткое замыкание
|
электронная защита c автовосстановлением
|
|
Перегрев
|
электронная защита c автовосстановлением
|
|
Защита от импульсных перенапряжений
|
варистор (2 кВ (<<корпус-провод>>), 1 кВ (<<провод-провод>>),
срабатывание - 50 мкс)
|
|
Защита сети от высокочастотных помех
|
150 кГц - 30 МГц
|
|
Защита от аварии сети
|
электронная защита c автовосстановлением
|
|
Защита от аварии стабилизатора
|
электронная аварийная защита
|
|
Защита нагрузки от сетевых помех (между фазой и нейтралью)
|
до 2,5 кГц
|
Панель управления и интерфейсы
|
Тип индикации
|
ЖК-дисплей и светодиодная индикация
|
|
Функциональные клавиши
|
кнопка для выбора отображаемой на дисплее информации и настройки значения выходного напряжения
|
|
ЖК-дисплей
|
входное/выходное напряжение, уровень загрузки, аварийные сообщения, мощность нагрузки, температура
|
|
Светодиодная индикация
|
<<Норма>>, <<Авария>>
|
Подключение
|
Подключение к сети
|
розетка
|
|
Входная сеть
|
сетевой шнур с трёхполюсной вилкой
|
|
Нагрузка (выходные разъёмы)
|
F-type EURO розетка с заземлением (1 шт.)
|
|
Длина сетевого шнура, м
|
1,3
|
Надежность и эксплуатационные характеристики
|
Установка
|
в помещении
|
|
Диапазон рабочей температуры, °С
|
от +5 до +40
|
|
Диапазон температуры хранения, °С
|
от -40 до +40
|
|
Тип охлаждения
|
конвекционное (безвентиляторное)
|
|
Относительная влажность, %
|
от 0 до 80 (без конденсата)
|
|
Рабочая высота, м
|
до 3000 м над уровнем моря
|
|
Степень защиты от пыли и влаги
|
IP20
|
|
Срок службы, лет
|
не менее 10
|
|
Гарантийный срок, мес
|
24
|
Механические характеристики
|
Габаритные размеры ВхШхГ (без упаковки), мм
|
300х187х78
|
|
Габаритные размеры ВхШхГ (в упаковке), мм
|
310х220х100
|
|
Масса, кг
|
3
|
|
Цвет корпуса
|
серый
|
