Штиль ИнСтаб IS550 (550 ВА / 400 Вт) Стабилизатор напряжения инверторный (с двойным преобразованием)
Однофазный стабилизатор напряжения IS550 инверторного типа мощностью 550 ВА/400 Вт обеспечит надежную защиту от скачков, просадок и колебаний напряжения в электросети следующей нагрузки:
- электроники котлов отопления;
- насосной техники;
- телевизоров, аудио- и видеотехники;
- компьютеров и периферийного оборудования;
- осветительного оборудования;
- другой бытовой и офисной техники с небольшой потребляемой мощностью.
Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). На модель распространяется двухлетняя гарантия производителя.
Модель IS550 представляет собой стабилизатор нового поколения с улучшенными техническими характеристиками. За счет использования принципа двойного преобразования энергии прибор:
- мгновенно реагирует на отклонения параметров сети (0 мс);
- выполняет бесступенчатую стабилизацию входного напряжения в широком диапазоне (90-310 В) и с максимальной точностью (+- 2%);
- обеспечивает на выходе напряжение с формой идеального синуса.
Стабилизатор охлаждается конвекционным (безвентиляторным) способом, за счет чего не издает звуков при работе.
Установка и подключение

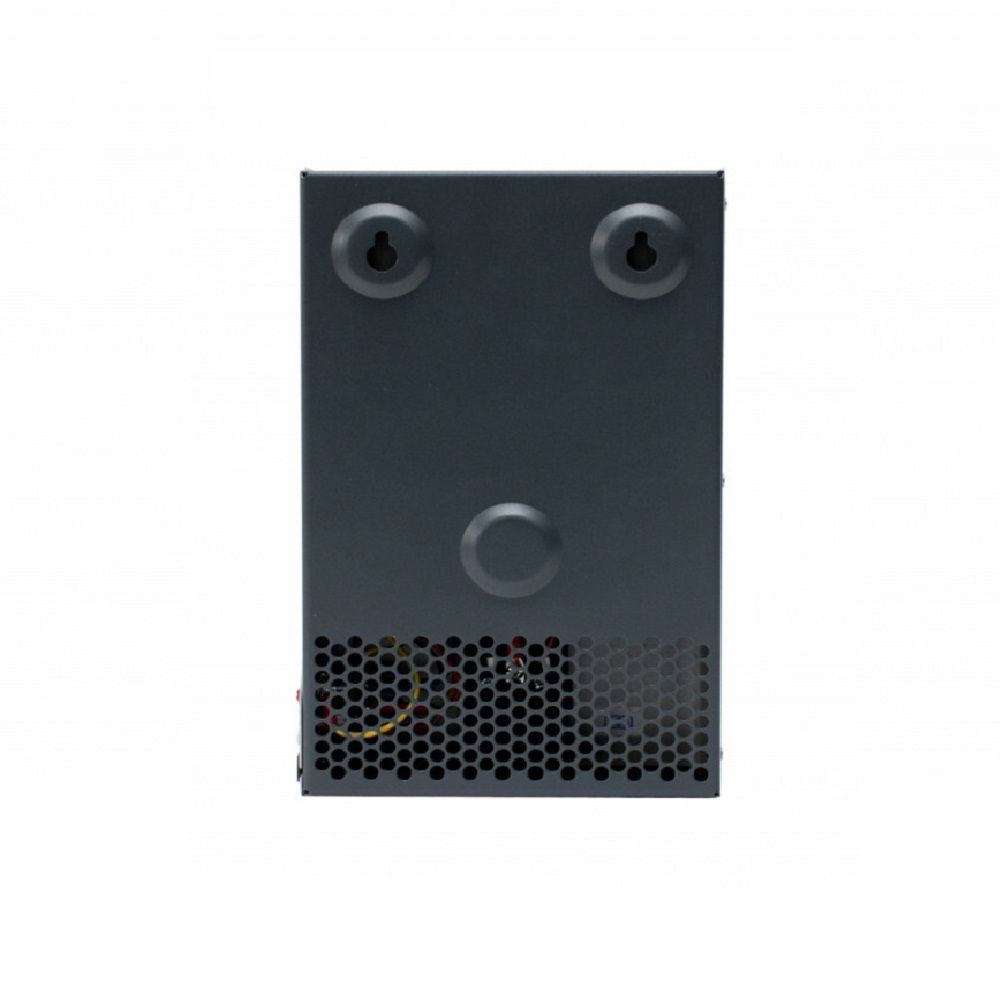

Модель IS550 предназначена для настенной установки. Она крепится на стену с помощью специальных выемок на задней стороне корпуса, в которые вставляются прикрученные к стене саморезы, дюбель-гвозди или шурупы с крючком.

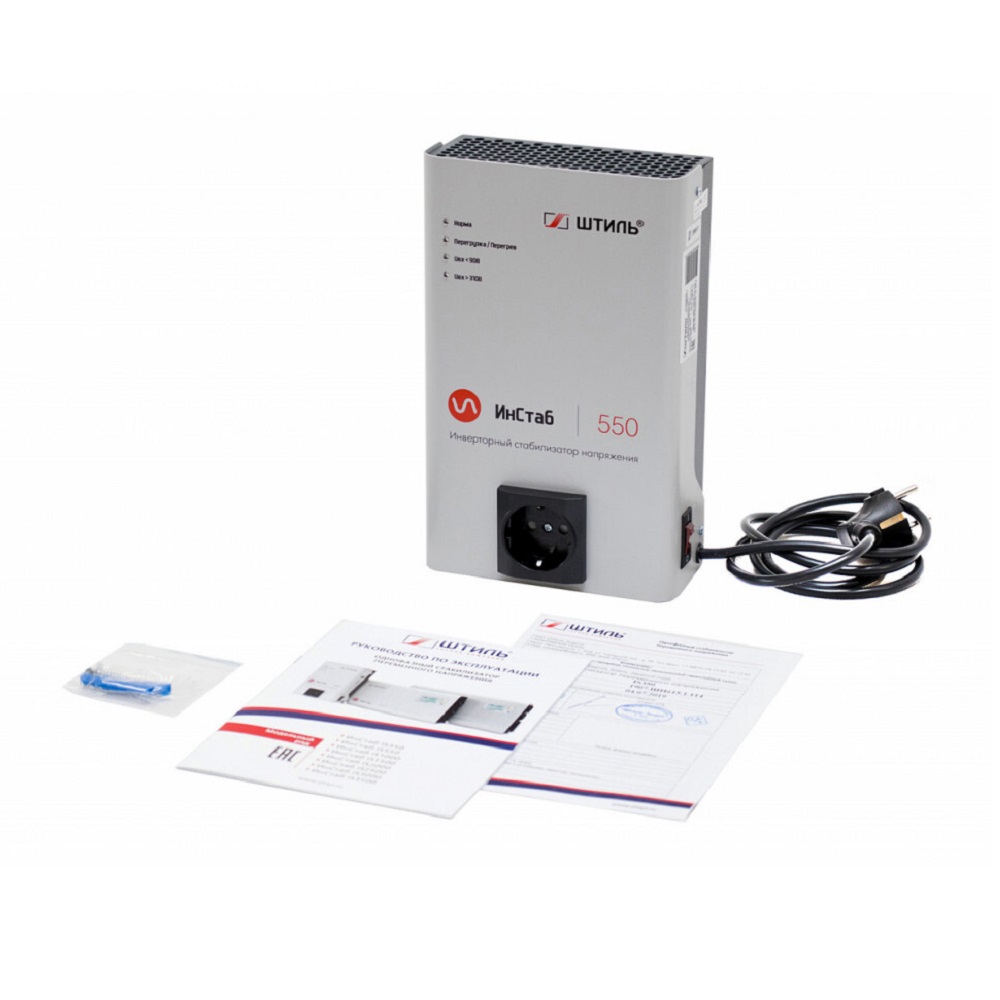

Стабилизатор подключается к сети через евровилку. Для подключения нагрузки на корпусе устройства предусмотрена евророзетка. Она расположена на фронтальной стороне прибора, что позволяет разместить нагрузку с любых сторон.
Индикация

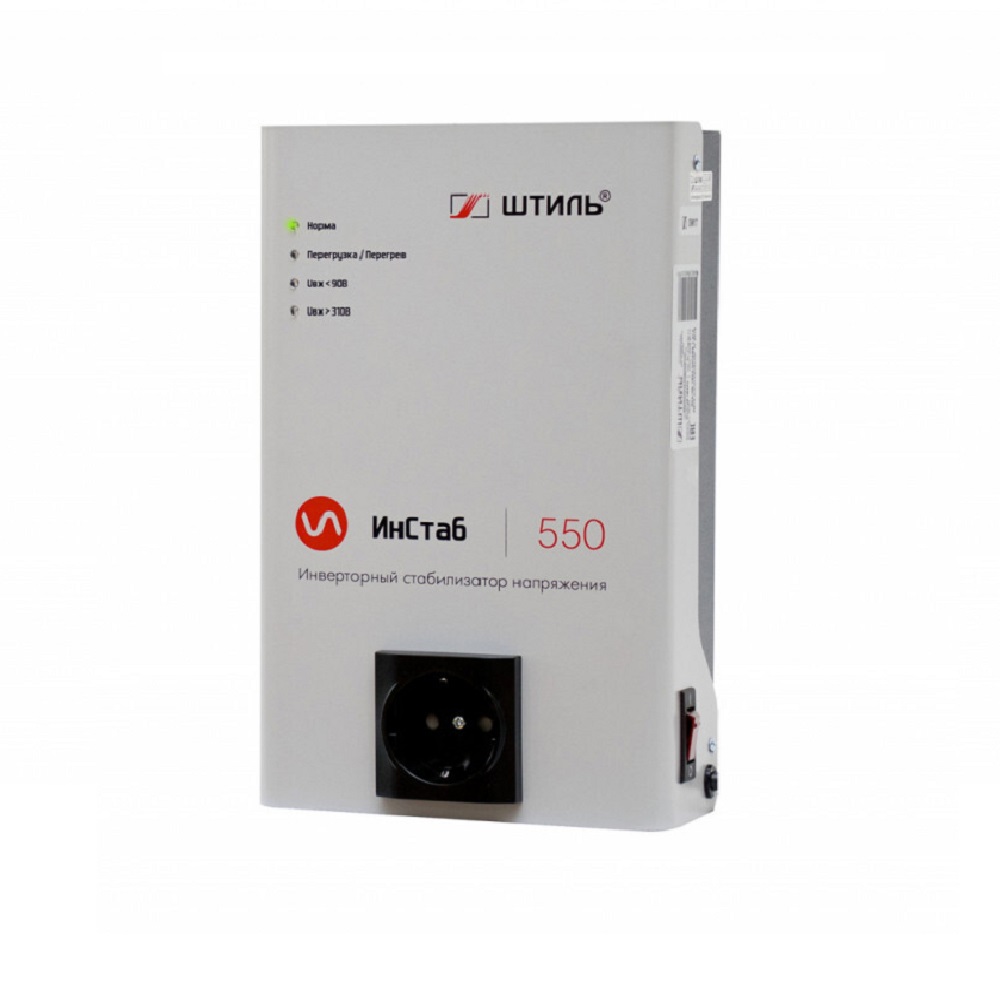

Контроль работы устройства осуществляется с помощью четырех светодиодов, которые расположены на передней панели:
- Норма - оповещает о том, что стабилизатор работает в штатном режиме;
- Перегрев/перегрузка - оповещает о перегреве или перегрузке стабилизатора;
- U>310 - В сигнализирует о критически повышенном входном напряжении (более 310 В);
- U<90 В - показывает, что входное напряжение критически низкое (менее 90 В).
Защита
IS550 имеет современную электронную систему защиты с автовосстановлением работы. Защита срабатывает при следующих ситуациях:
- коротком замыкании, перегрузке по выходу и внутреннем перегреве стабилизатора;
- критически пониженном или повышенном входном напряжении (менее 90 В или более 310 В);
- неполадках в работе самого стабилизатора.
Встроенный варистор (2 кВ (<<корпус-провод>>), 1 кВ (<<провод-провод>>), срабатывание - 50 мкс) выполняет защиту от импульсных перенапряжений.
Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).
Общие
| Число фаз |
1 в 1 |
| Полная мощность, кВА |
0,55 |
| Активная мощность, кВт |
0,4 |
| Способ установки |
настенный |
| Принцип стабилизации |
инверторный
(с двойным преобразованием) |
| Страна производитель |
Россия |
Входные характеристики
| Плавный пуск |
да |
| Потребляемая мощность в режиме холостого хода, Вт |
25 |
| Максимальный входной ток, А |
2,6 |
| Входной коэффициент мощности |
0,99 |
| Допустимый диапазон входной частоты, Гц |
43-57 |
| Номинальная входная частота, Гц |
50 |
| Верхний порог подключения нагрузки, В |
290 |
| Верхний порог отключения нагрузки, В |
310 |
| Нижний порог подключения нагрузки, В |
110 |
| Нижний порог отключения нагрузки, В |
90 |
| Предельный диапазон входного напряжения, В |
90-310 |
| Рабочий диапазон входного напряжения, В |
165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
| Номинальное входное напряжение, В |
220/230 |
| Совместимость с генератором |
да |
| Тип входной сети |
однофазная трехпроводная (L, N, PE) |
Выходные характеристики
| Тип выходного напряжения |
однофазное |
| Быстродействие, мс |
0 |
| КПД, % |
до 97 |
| Перегрузочная способность |
<105% - непрерывная работа, 105-150% - не менее 5 с |
| Крест-фактор |
3:1 |
| Коэффициент нелинейных искажений выходного напряжения, % |
<1,5% при линейной нагрузке, <3% при нелинейной нагрузке |
| Максимальный выходной ток, А |
2,5 |
| Время автономной работы при отключении питания |
не более 200 мс |
| Номинальная выходная частота, Гц |
50 (отклонение частоты выходного напряжения определяется частотой сети) |
| Точность стабилизации, % |
+-2 |
| Диапазон настройки выходного напряжения, В |
нет |
| Номинальное выходное напряжение переменного тока, В |
230 |
| Форма выходного напряжения |
чистая синусоида |
Защита
| Электронный автоматический байпас |
нет |
| Перегрузка по выходу |
электронная защита c автовосстановлением |
| Короткое замыкание |
электронная защита c автовосстановлением |
| Перегрев |
электронная защита c автовосстановлением |
| Защита от импульсных перенапряжений |
варистор (2 кВ (<<корпус-провод>>), 1 кВ (<<провод-провод>>),
срабатывание - 50 мкс) |
| Защита сети от высокочастотных помех |
150 кГц - 30 МГц |
| Защита от аварии сети |
электронная защита c автовосстановлением |
| Защита от аварии стабилизатора |
электронная аварийная защита |
| Защита нагрузки от сетевых помех (между фазой и нейтралью) |
до 2,5 кГц |
Панель управления и интерфейсы
| Тип индикации |
Светодиодная индикация |
| Светодиодная индикация |
Норма, Перегрузка/Перегрев, U>310 В310 В="">, U<90 В310> |
Подключение
| Подключение к сети |
розетка |
| Входная сеть |
сетевой шнур с трёхполюсной вилкой |
| Нагрузка (выходные разъёмы) |
F-type EURO розетка с заземлением (1 шт.) |
| Длина сетевого шнура, м |
1,3 |
Надежность и эксплуатационные характеристики
| Установка |
в помещении |
| Диапазон рабочей температуры, °С |
от +5 до +40 |
| Диапазон температуры хранения, °С |
от -40 до +40 |
| Тип охлаждения |
конвекционное (безвентиляторное) |
| Относительная влажность, % |
от 0 до 80 (без конденсата) |
| Рабочая высота, м |
до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги |
IP20 |
| Срок службы, лет |
не менее 10 |
| Гарантийный срок, мес |
24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм |
245х155х82 |
| Габаритные размеры ВхШхГ (в упаковке), мм |
260х200х100 |
| Масса, кг |
2 |
| Цвет корпуса |
серый |
