Элемент дистанционного управления ЭДУ-ПТ выдает команды модулю МПТ-1 прот.R3, к которому он подключен, по нажатию кнопок на лицевой панели.
Элемент дистанционного управления ЭДУ-ПТ обеспечивает:
- выдачу команды модулю МПТ-1 прот.R3 на запуск пожаротушения по нажатию кнопки «ПУСК»;
- выдачу команды модулю МПТ-1 прот.R3 на отмену запуска пожаротушения (остановку) по нажатию кнопки «СТОП».
- тестирование работоспособности светодиодов и зуммера по нажатию кнопки «ТЕСТ»;
- светодиодную индикацию состояния и режима работы модуля МПТ-1 прот.R3, к которому подключен ЭДУ-ПТ;
- звуковую сигнализацию при запуске пожаротушения на МПТ-1 прот.R3.
Остановка пожаротушения по нажатию кнопки «СТОП» возможна только в случае, когда МПТ-1 прот.R3 находится в режиме запуска тушения.
При запуске МПТ-1 прот.R3, когда начинается отсчет задержи на пуск тушения, ЭДУ-ПТ выдает прерывистый звуковой сигнал с частотой 1Гц. Частота повторения сигнала увеличивается по мере завершения отсчета времени задержки. При произошедшем запуске тушения звуковой сигнал становится непрерывным.
К одному модулю МПТ-1 прот.R3 в линию ТМ можно подключить до 4-х элементов ЭДУ-ПТ. Каждый ЭДУ-ПТ имеет адрес в линии для отображения на ППКП, с какого конкретно ЭДУ-ПТ производится управление. Адрес ЭДУ-ПТ задается с помощью перемычки, расположенной на плате устройства.

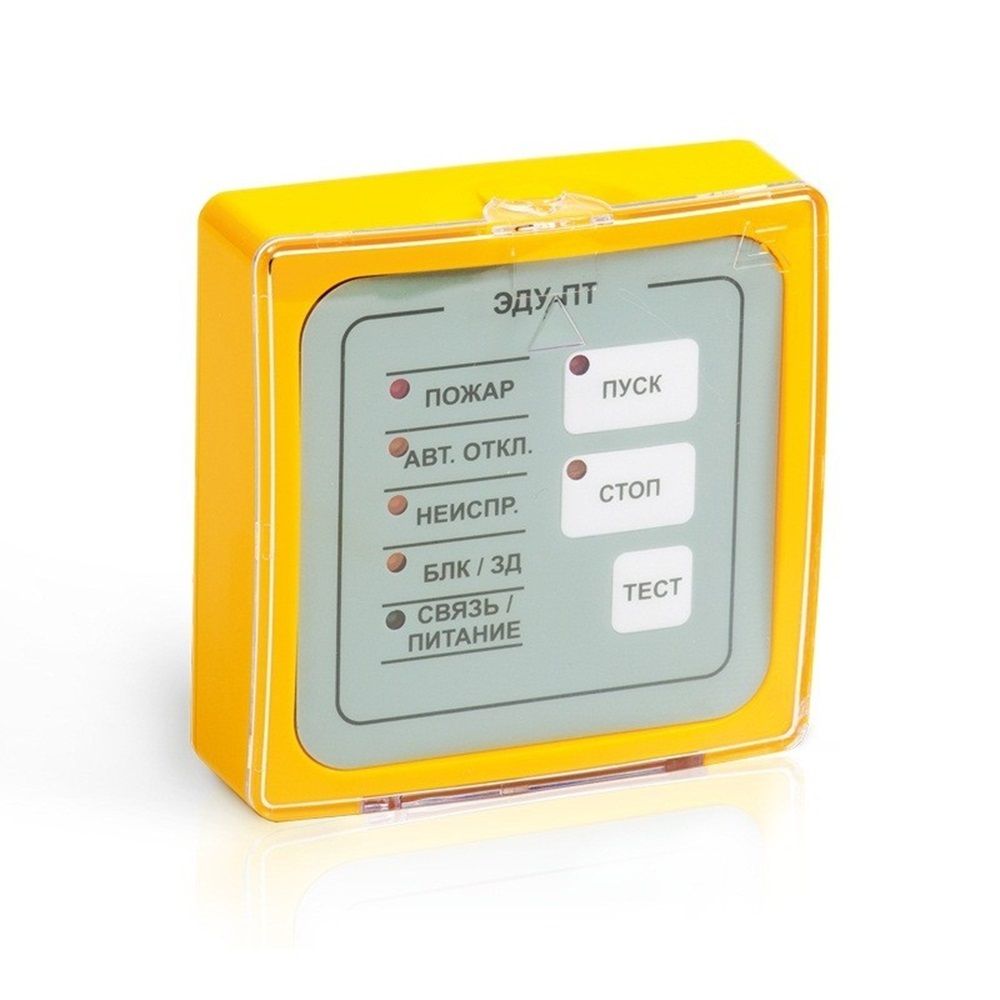

ЭДУ-ПТ имеет на лицевой панели 7 светодиодных индикаторов:
- ПОЖАР - светится при наличии пожара в зоне с МПТ-1 прот.R3;
- АВТ.ОТКЛ. - светится, если МПТ-1 прот.R3 находится в режиме «Автоматика отключена»;
- НЕИСПР. - светится при наличии неисправности на МПТ-1 прот.R3;
- БЛК/ЗД - светится при блокировки пуска на МПТ-1 прот.R3 и мигает при отсчете задержки пуска тушения на МПТ-1 прот.R3;
- СВЯЗЬ/ПИТАНИЕ - светится при наличии питания на ЭДУ-ПТ и наличии связи ЭДУ-ПТ с МПТ-1 прот.R3, мигает при отсутствии связи с МПТ-1 прот.R3;
- ПУСК - мигает с постоянно увеличивающейся частотой при пуске МПТ-1 прот.R3, пока идет отсчет времени задержки на пуск тушения, и светится при произошедшем запуске тушения.
- СТОП - постоянно светится при нажатии кнопки СТОП.
| Напряжение питания |
от 9 до 30 В |
| Потребляемый ток в дежурном режиме, не более |
20 мА |
| Количество ЭДУ-ПТ, подключаемых к одному МПТ-1 |
до 4 |
| Общая длина линии связи ЭДУ-ПТ с МПТ-1, не более |
30 м |
| Габаритные размеры ЭДУ-ПТ, не более |
87х90х45 мм |
| Масса, не более |
100 г |
| Рабочий диапазон температур |
от -10 до +55°С |
