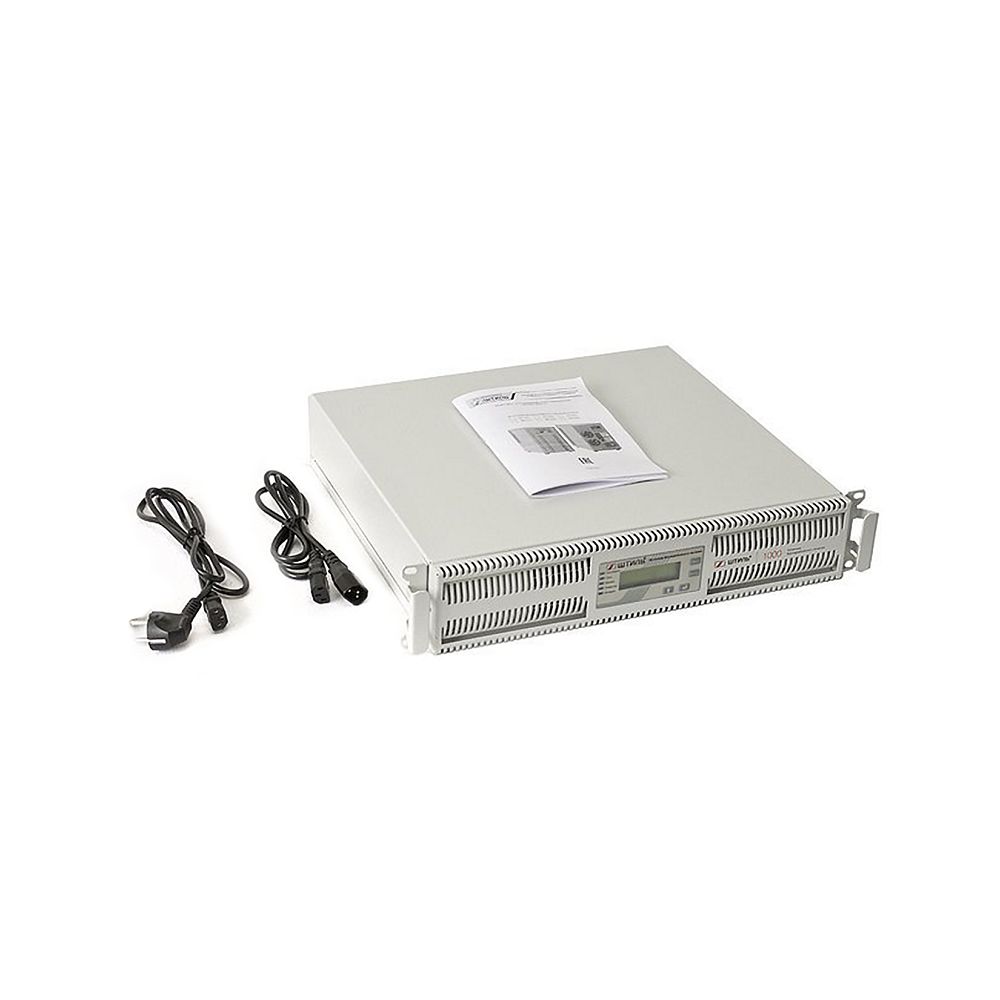

Штиль SR1101SL Источник бесперебойного питания в стойку
ИБП SR1101SL топологии онлайн применяется для обеспечения бесперебойной работы и надежной защиты от перепадов сетевого напряжения однофазной нагрузки мощностью до 1000 ВА /900 Вт, например:
- серверов и сетевого оборудования;
- телекоммуникационной техники и систем связи;
- систем безопасности и охраны;
- приборов учета электроэнергии и другой контрольно-измерительной техники.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1101SL отлично функционирует в связке с дизельгенераторными установками.
SR1101SL - это ИБП с двойным преобразованием энергии, благодаря чему устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с точным значением.
Устройство охлаждается с помощью малошумного вентилятора, скорость работы которого зависит от уровня нагрузки.
Установка и подключение

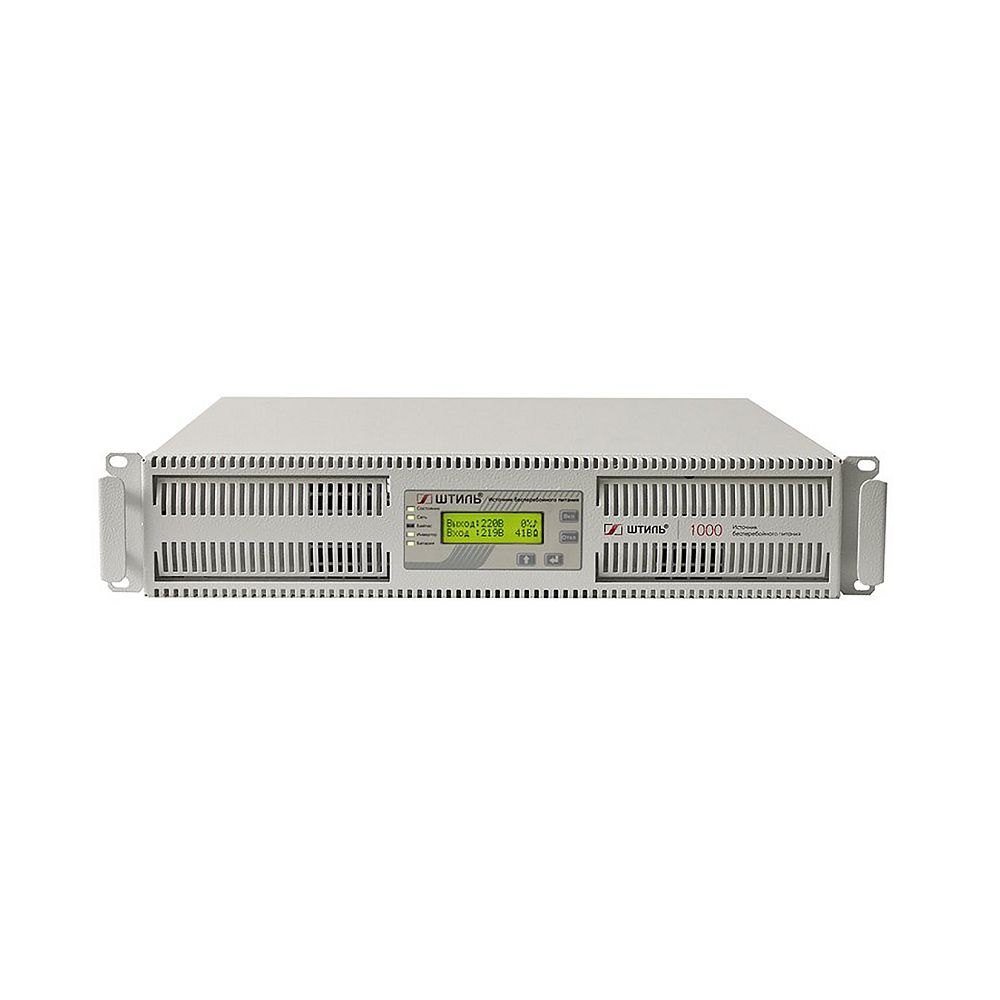

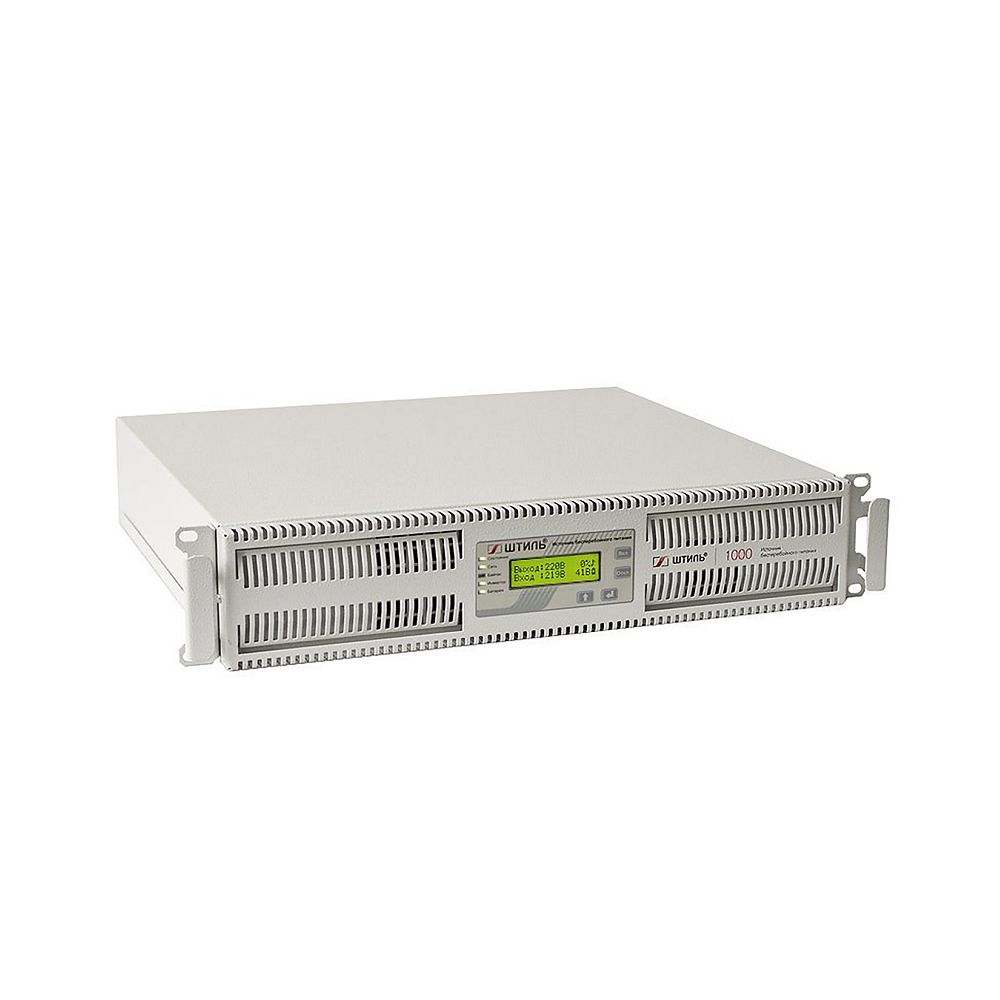

SR1101SL имеет стоечное исполнение и предназначен для установки в 19-дюймовые направляющие телекоммуникационных шкафов и стоек.

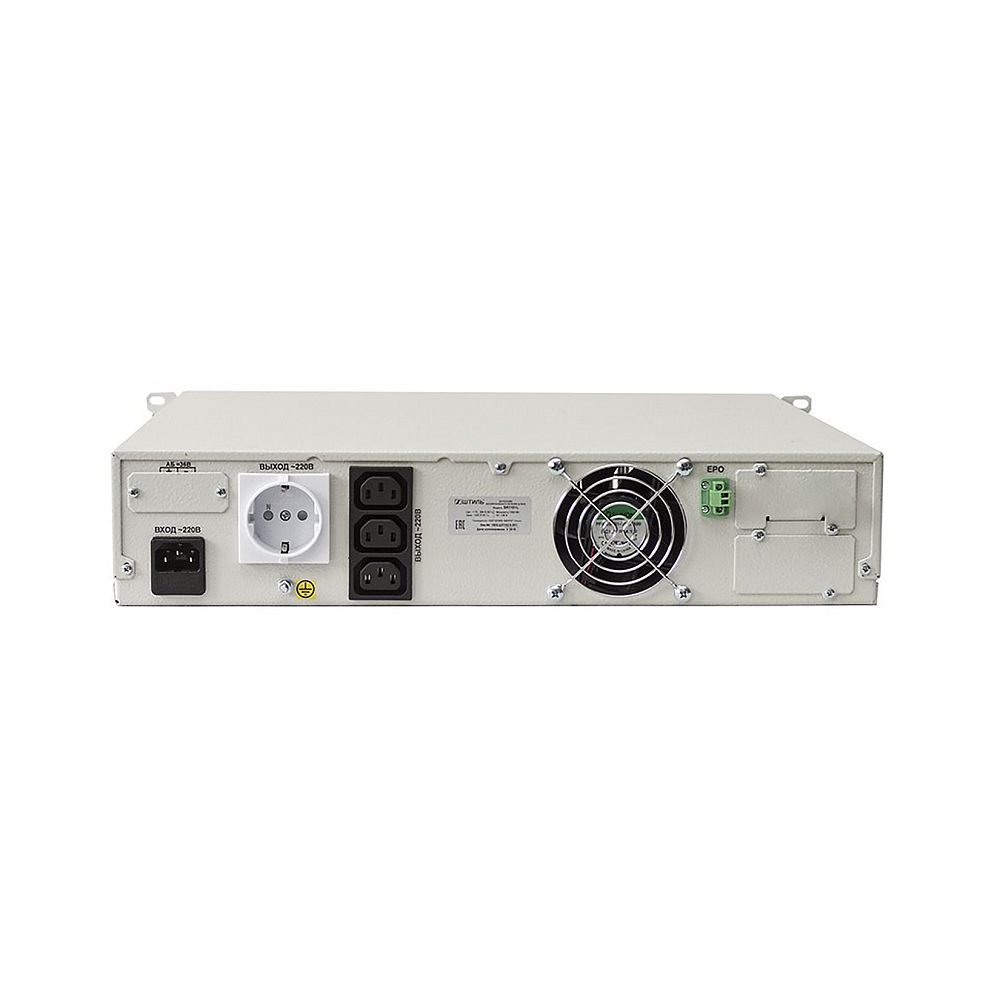

Для подключения нагрузки предусмотрены два типа разъемов: евророзетка (1 шт.), <<компьютерные>> розетки С13 (3 шт.). Для подключения входного переменного напряжения используется разъем С14.
Автономная работа
ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП также можно подключить внешние батарейные модули BMR-36-09 и BMR-36-18 ёмкостью 9 и 18 Ач, за счет которых время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.
В ИБП также применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы аккумуляторных батарей:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от <<глубокого>> разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Панель управления

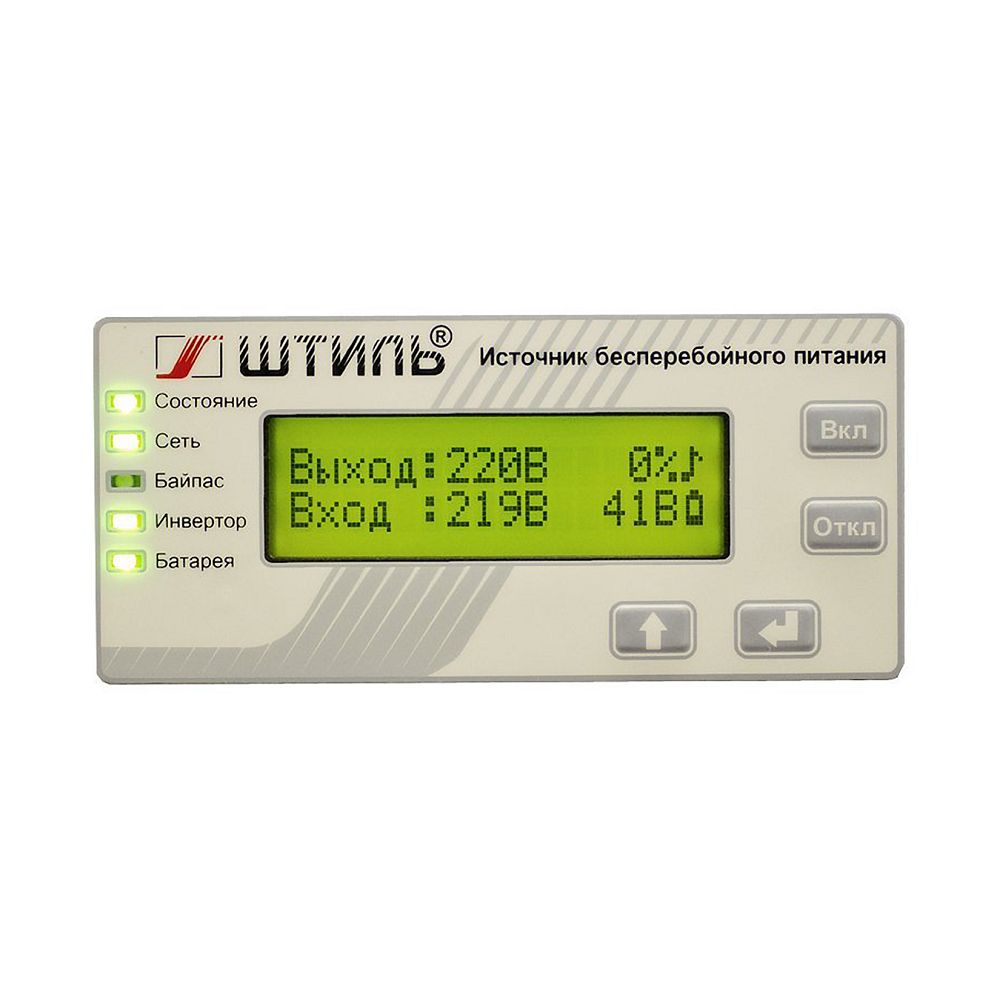

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- <<Состояние>> - оповещает о режиме работы устройства;
- <<Сеть>> - оповещает о состоянии сети;
- <<Байпас>> - оповещает о переходе на байпас/ЭКО-режим;
- <<Инвертор>> - оповещает о работе инвертора;
- <<Батарея>> - показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).
Запуск тестов осуществляется через меню <<Система>>, п. <<Команда ИБП>>.
Защита
В ИБП SR1101SL используется современная электронная защита от:
- перегрузки по выходу;
- короткого замыкания;
- внутреннего перегрева.
После устранения причины <<ухода>> в защиту ИБП автоматически перезапускается.
Кроме этого, устройство обладает защитой от импульсных перенапряжений и сетевых высокочастотных помех, а также аварийной защитой от любых неполадок (при её срабатывании устройство отключает нагрузку либо через байпас безразрывно переводит её питание на сеть).
Средства мониторинга
На задней панели корпуса ИБП размещены два слота для установки плат, позволяющих организовать локальный/удаленный мониторинг работы устройства. В ассортименте представлено четыре модели плат с интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- <<сухие>> контакты.
Мониторинг и управление ИБП после установки платы можно выполнять двумя способами: через веб-браузер или ПО Shtyl Device Manager (SDM). Обращаем внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.
Общие
|
Число фаз
|
1 в 1
|
|
Полная мощность, кВА
|
1
|
|
Активная мощность, кВт
|
0,9
|
|
Режимы работы
|
on-line, автономный, байпас, ECO
|
|
Топология
|
on-line (с двойным преобразованием)
|
|
Форм-фактор
|
в стойку
|
|
Страна производитель
|
Россия
|
Входные характеристики
|
Плавный пуск
|
да
|
|
Максимальный входной ток, А
|
7
|
|
Входной коэффициент мощности
|
0,99
|
|
Допустимый диапазон входной частоты, Гц
|
45-65
|
|
Номинальная входная частота, Гц
|
50
|
|
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
|
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
|
|
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
|
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
|
|
Предельный диапазон входного напряжения, В
|
90-295
|
|
Рабочий диапазон входного напряжения, В
|
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
|
|
Номинальное входное напряжение, В
|
220
|
|
Совместимость с генератором
|
да
|
|
Тип входной сети
|
однофазная трехпроводная (L, N, PE)
|
Выходные характеристики
|
Тип выходного напряжения
|
однофазное
|
|
Крест-фактор
|
3:1
|
|
Коэффициент нелинейных искажений выходного напряжения, %
|
<2,5 при линейной нагрузке, <4 при нелинейной нагрузке
|
|
Максимальный выходной ток, А
|
4,5
|
|
Номинальная выходная частота, Гц
|
при работе от сети - соответствует частоте сети
при работе от АБ - устанавливается пользователем: 50/60
|
|
Номинальное выходное напряжение переменного тока, В
|
220
|
|
Форма выходного напряжения
|
чистая синусоида
|
|
Точность стабилизации выходного напряжения, %
|
+-2
|
|
Выходной коэффициент мощности
|
0,9
|
|
Точность стабилизации выходной частоты (при работе от АБ), %
|
+-0,2
|
|
Перегрузочная способность (при работе в режиме on-line или от батарей)
|
101-105% - без ограничения по времени, 105-130% - в течение 60 с, 130-150% - в течение 1 с, более 150% - в течение 0,2 с (с последующим переключением на байпас)
|
|
КПД в режиме on-line, %
|
95
|
|
КПД в автономном режиме, %
|
86
|
|
КПД при работе через байпас или в режиме ECO, %
|
99
|
|
Время переключения в автономный режим из режима on-line, мс
|
0
|
|
Время переключения в автономный режим из режима ECO, мс
|
7
|
Аккумуляторные батареи (АБ)
|
Наличие батарей
|
встроенные и внешние (опция)
|
|
Горячая замена встроенных АБ
|
нет
|
|
Время автономной работы (при 80% загрузке ИБП)
|
8 мин
|
|
Срок службы АБ, лет
|
до 7 (в зависимости от условий эксплуатации)
|
|
Функционал управления АБ
|
определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
|
|
Холодный старт
|
да
|
|
Время автономной работы при 100% (50%) загрузке ИБП, мин
|
5 (15)
|
|
Время заряда встроенных АБ, ч
|
не более 8 (до 90% емкости)
|
|
Емкость встроенных АБ, Ач
|
9
|
|
Количество встроенных АБ 12В, шт.
|
3
|
|
Номинальный ток заряда встроенного ЗУ, А
|
1
|
|
Номинальное напряжение АБ, В
|
36
|
|
Тип АБ
|
герметичные, необслуживаемые, свинцово-кислотные
|
Защита
|
Защита от аварии в ИБП
|
электронная аварийная защита
|
|
Защита от <<глубокого>> разряда батарей
|
да
|
|
Электронный автоматический байпас
|
да
|
|
Перегрузка по выходу
|
электронная защита с автовосстановлением
|
|
Короткое замыкание
|
электронная защита с автовосстановлением
|
|
Перегрев
|
электронная защита с автовосстановлением
|
|
Защита от импульсных перенапряжений
|
варистор (2 кВ (<<корпус-провод>>), 1 кВ (<<провод-провод>>),
срабатывание - 50 мкс)
|
|
Защита сети от высокочастотных помех
|
150 кГЦ - 30 МГц
|
|
Защита нагрузки от сетевых помех (между фазой и нейтралью)
|
до 2,5 кГц
|
Панель управления и интерфейсы
|
Тип индикации
|
ЖК-дисплей и светодиодная индикация
|
|
EPO
|
разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
|
|
<<Сухие>> контакты
|
опция (требуется установка карты мониторинга)
|
|
RS-232
|
опция (требуется установка карты мониторинга)
|
|
Звуковой сигнал
|
автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
|
|
Функциональные клавиши
|
управление отображаемым на ЖК-дисплее меню, настройка ИБП
|
|
ЖК-дисплей
|
отображение рабочего состояния системы и основных входных и выходных параметров
|
|
Светодиодная индикация
|
состояние, сеть, байпас, инвертор, батарея
|
|
mini-USB
|
опция (требуется установка карты мониторинга)
|
|
USB
|
опция (требуется установка карты мониторинга)
|
|
Ethernet
|
опция (требуется установка карты мониторинга)
|
|
RS-485
|
опция (требуется установка карты мониторинга)
|
Подключение
|
Входная сеть
|
IEC-320-C14
|
|
Нагрузка (выходные разъёмы)
|
IEC-320-C13 (3 шт.), EURO F-type с заземлением (1 шт.)
|
Надежность и эксплуатационные характеристики
|
Установка
|
в помещении
|
|
Диапазон рабочей температуры, °С
|
от +5 до +40
|
|
Диапазон температуры хранения, °С
|
от -40 до +40
|
|
Тип охлаждения
|
принудительное (вентиляторное)
|
|
Относительная влажность, %
|
от 0 до 80 (без конденсата)
|
|
Рабочая высота, м
|
до 3000 м над уровнем моря
|
|
Степень защиты от пыли и влаги
|
IP20
|
|
Срок службы, лет
|
не менее 10
|
|
Гарантийный срок, мес
|
24
|
Механические характеристики
|
Высота установки в стойку, U
|
2
|
|
Габаритные размеры ВхШхГ (без упаковки), мм
|
88х484х411
|
|
Габаритные размеры ВхШхГ (в упаковке), мм
|
138х480х462
|
|
Масса, кг
|
17
|
|
Цвет корпуса
|
серый
|
