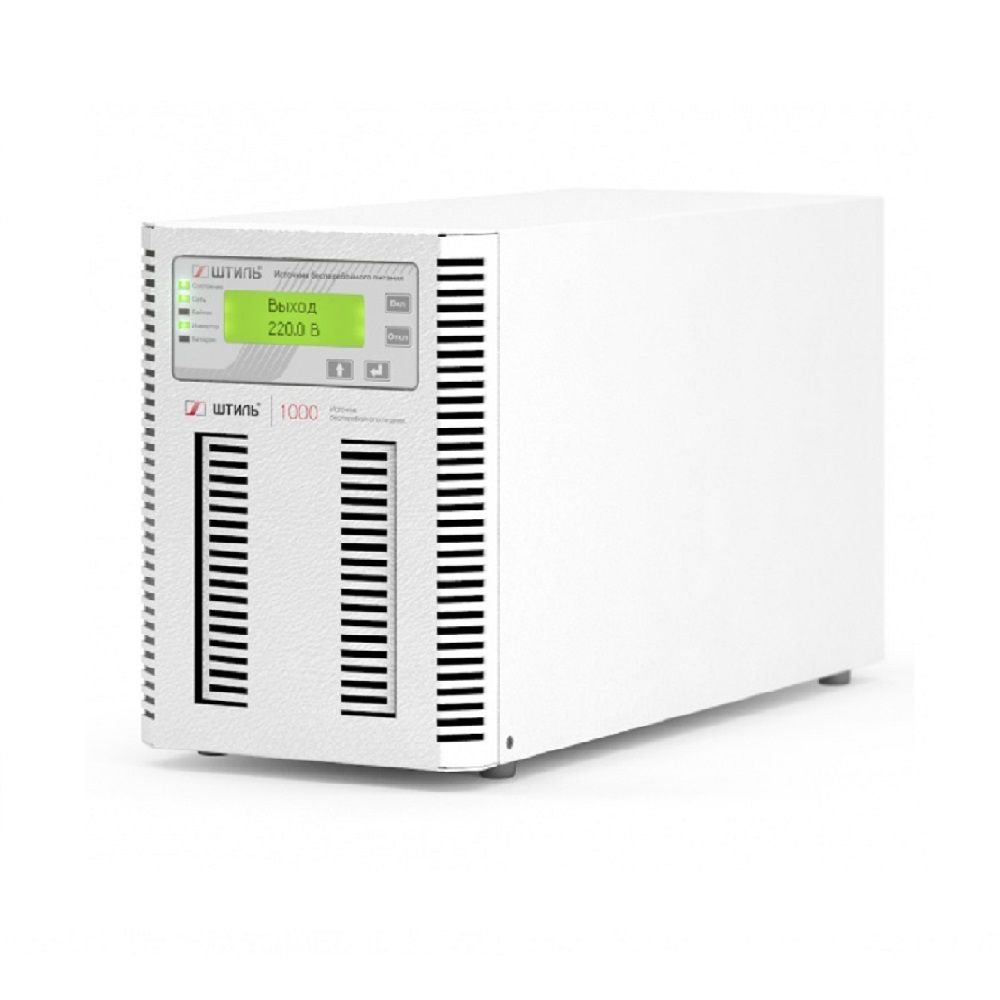

ИБП Штиль ST1101SL Источник бесперебойного питания напольный
Онлайн ИБП ST1101SL обеспечивает бесперебойную работу и защиту от нестабильного напряжения однофазной техники мощностью до 1000 ВА /900 Вт, применяемой в офисах, частных домах или квартирах, например:
- отопительного и нагревательного оборудования;
- компьютеров и серверов;
- сетевого оборудования;
- торговых терминалов и банкоматов;
- систем безопасности и видеонаблюдения;
- бытовых электроприборов.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1101SL отлично функционирует в связке с дизельгенераторными установками.
ST1101SL - ИБП онлайн топологии с технологией двойного преобразования напряжения, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (+-2%).
Устройство охлаждается с помощью малошумного вентилятора с адаптивным режимом работы.

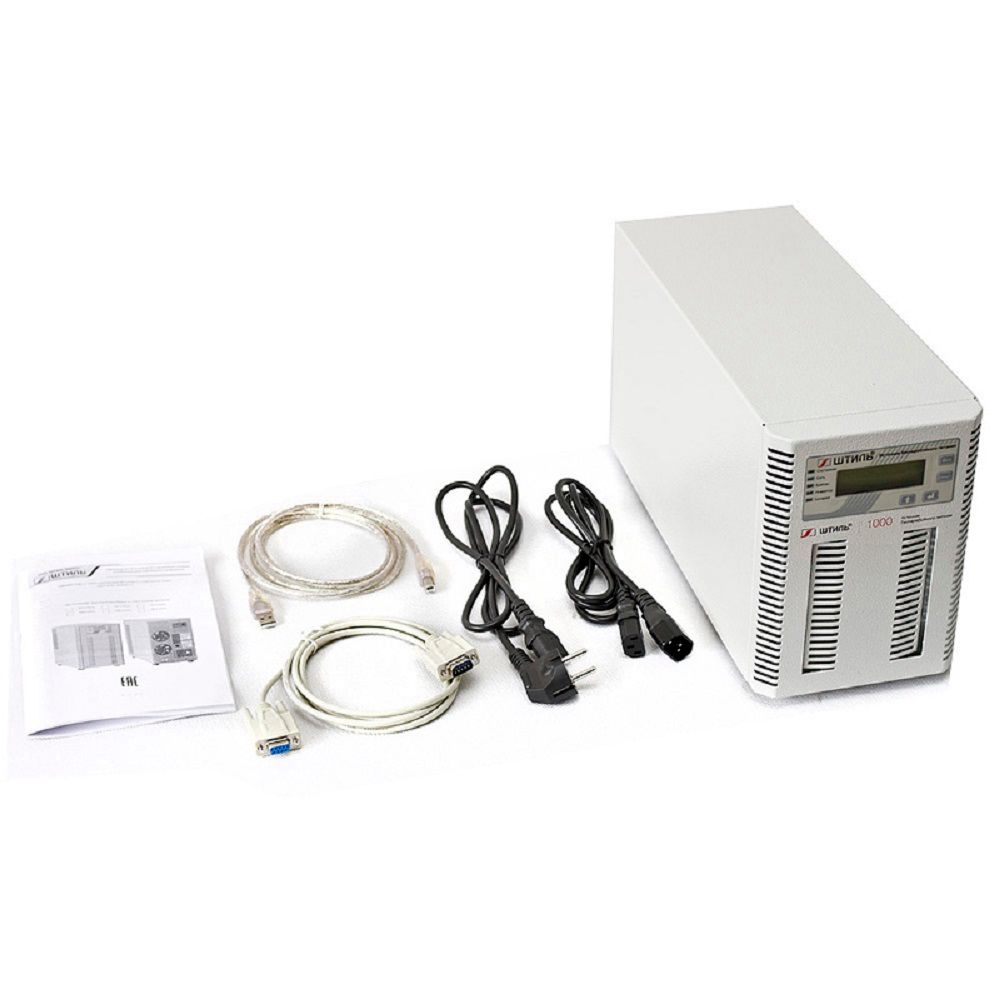

Установка и подключение

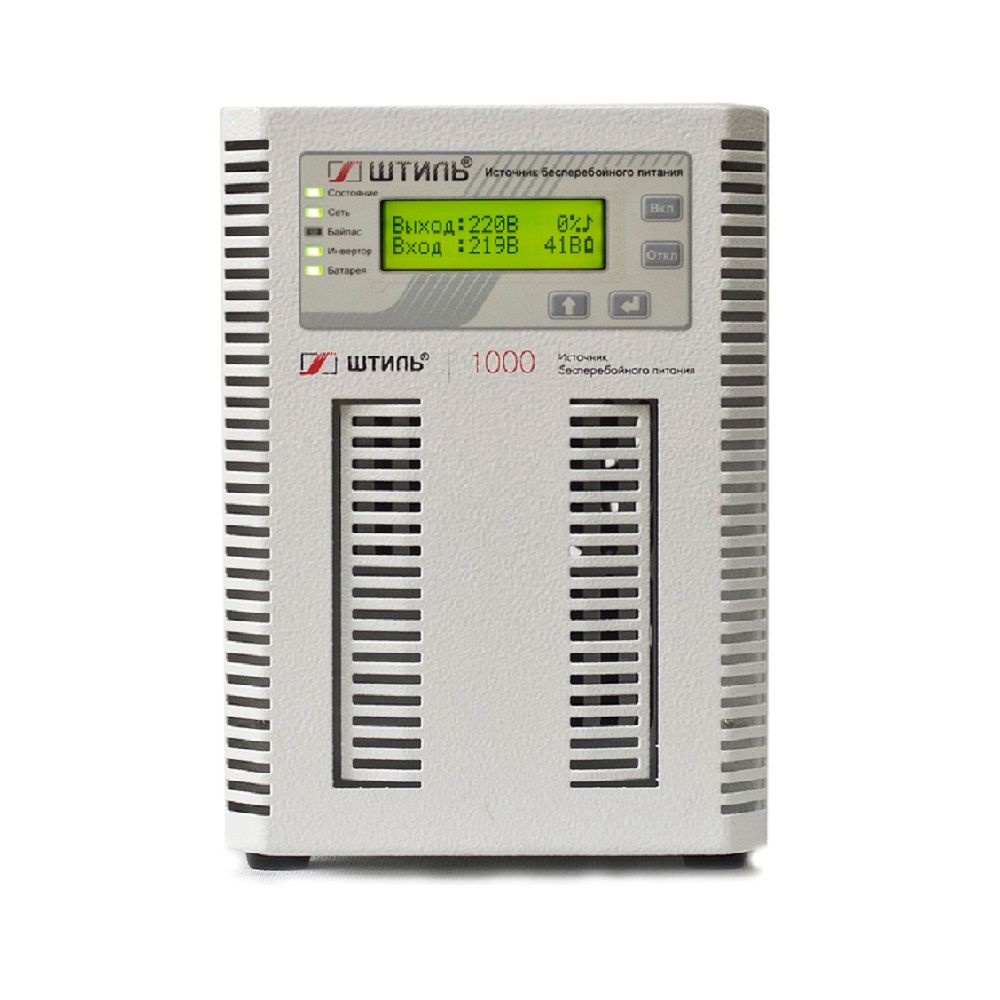

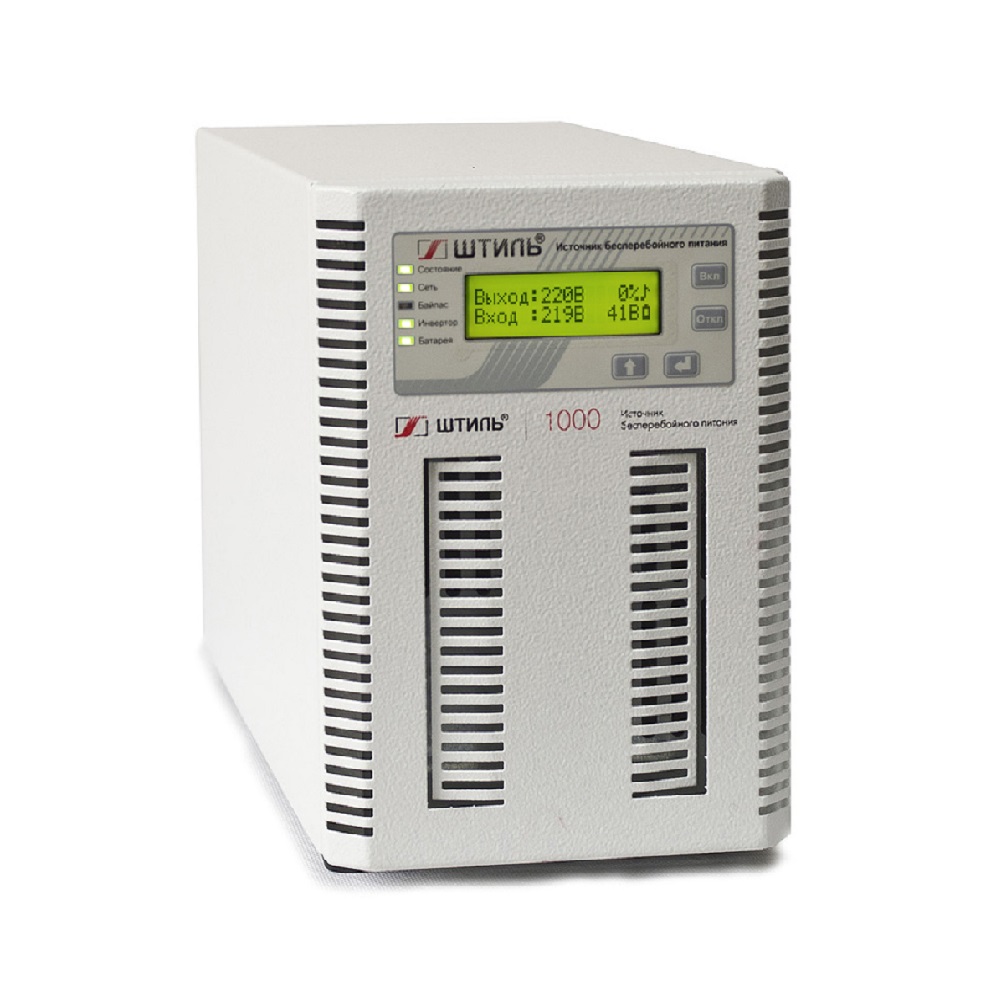

ИБП ST1101SL имеет напольное исполнение. Устройство устанавливается на любую ровную горизонтальную поверхность на резиновые ножки.

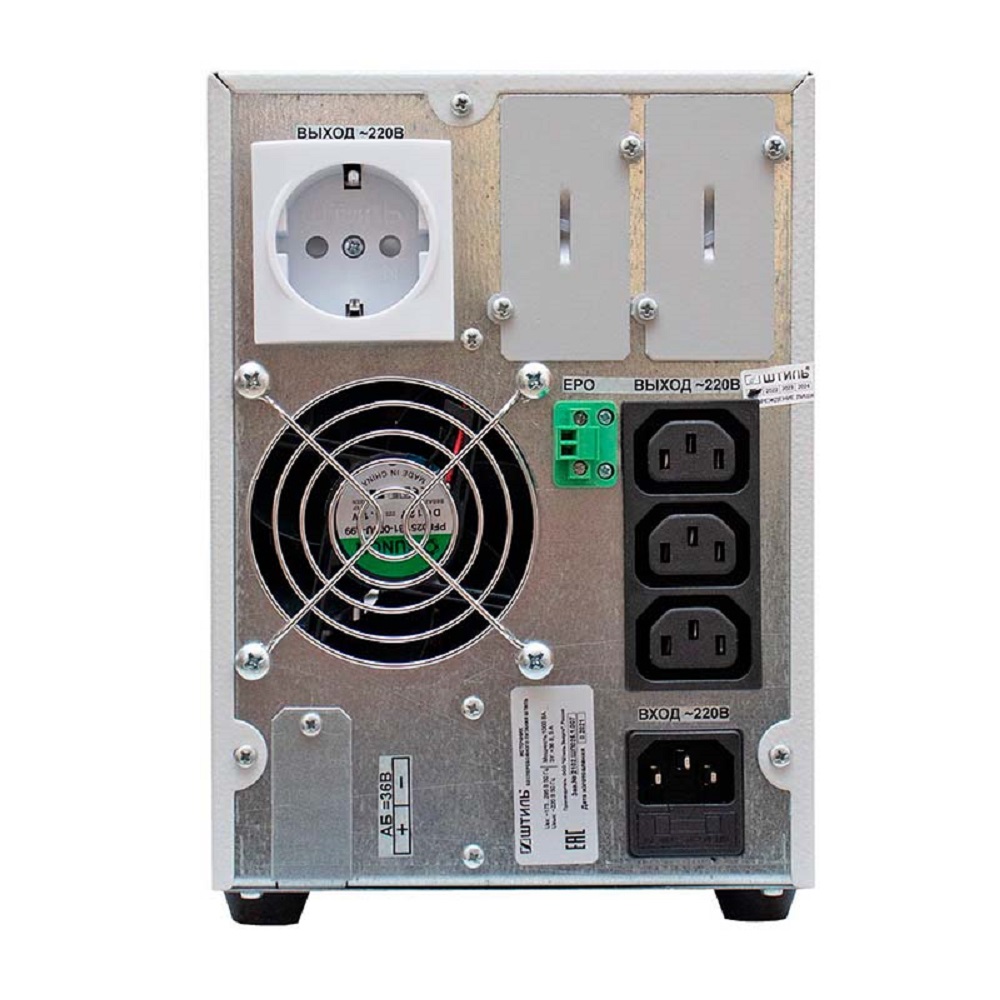

Для питания нагрузки на задней панели ИБП предусмотрена евророзетка и три <<компьютерных>> разъема. Для подключения входного переменного напряжения используется разъем С14.
Автономная работа
ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП также можно подключить внешние батарейные модули BMT-36-09 и BMT-36-18 ёмкостью 9 и 18 Ач, за счет которых время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.
В ST1101SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от <<глубокого>> разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Защита
ST1101SL имеет современную электронную защиту от:
- перегрузки;
- короткого замыкания;
- внутреннего перегрева.
После устранения причины срабатывания электронной защиты ИБП самостоятельно перезапускается.
Кроме того, модель ST1101SL оснащена защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от неполадок в работе (при их возникновении нагрузка либо обесточивается, либо через байпас безразрывно переключается на сеть).
Панель управления

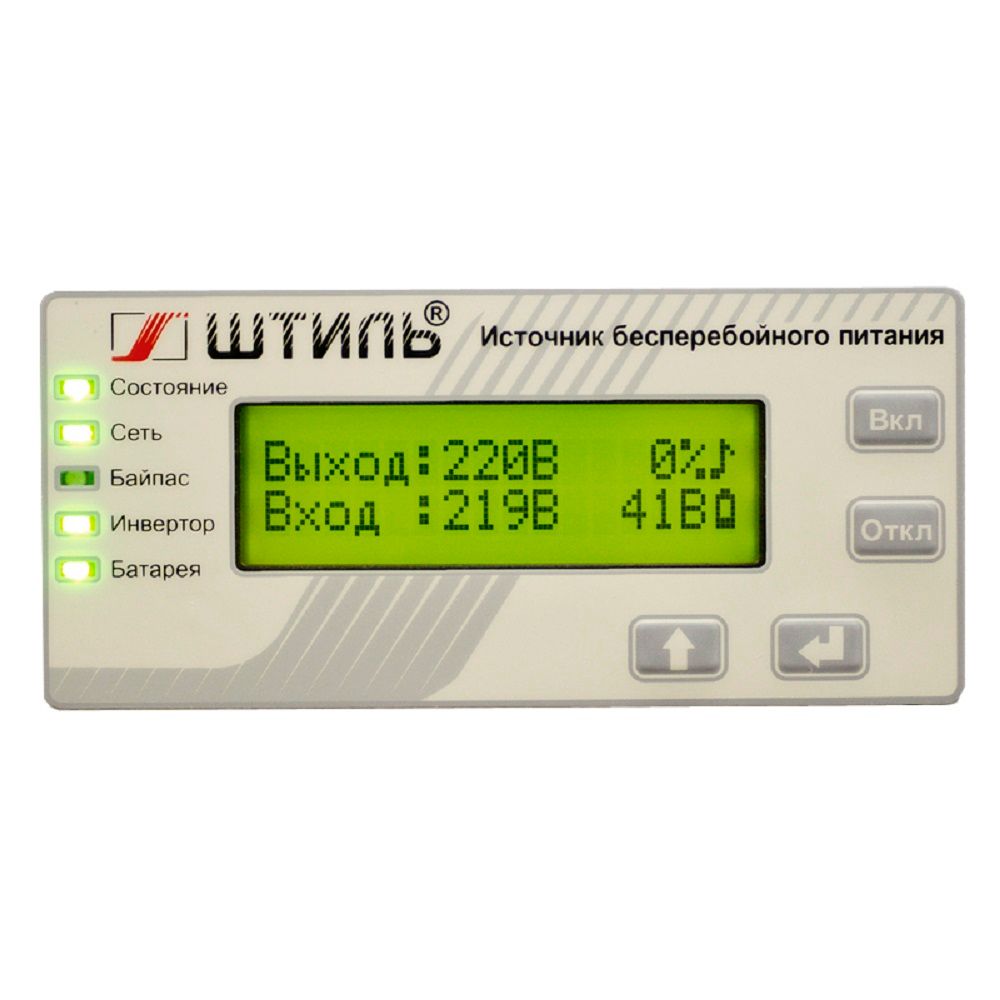

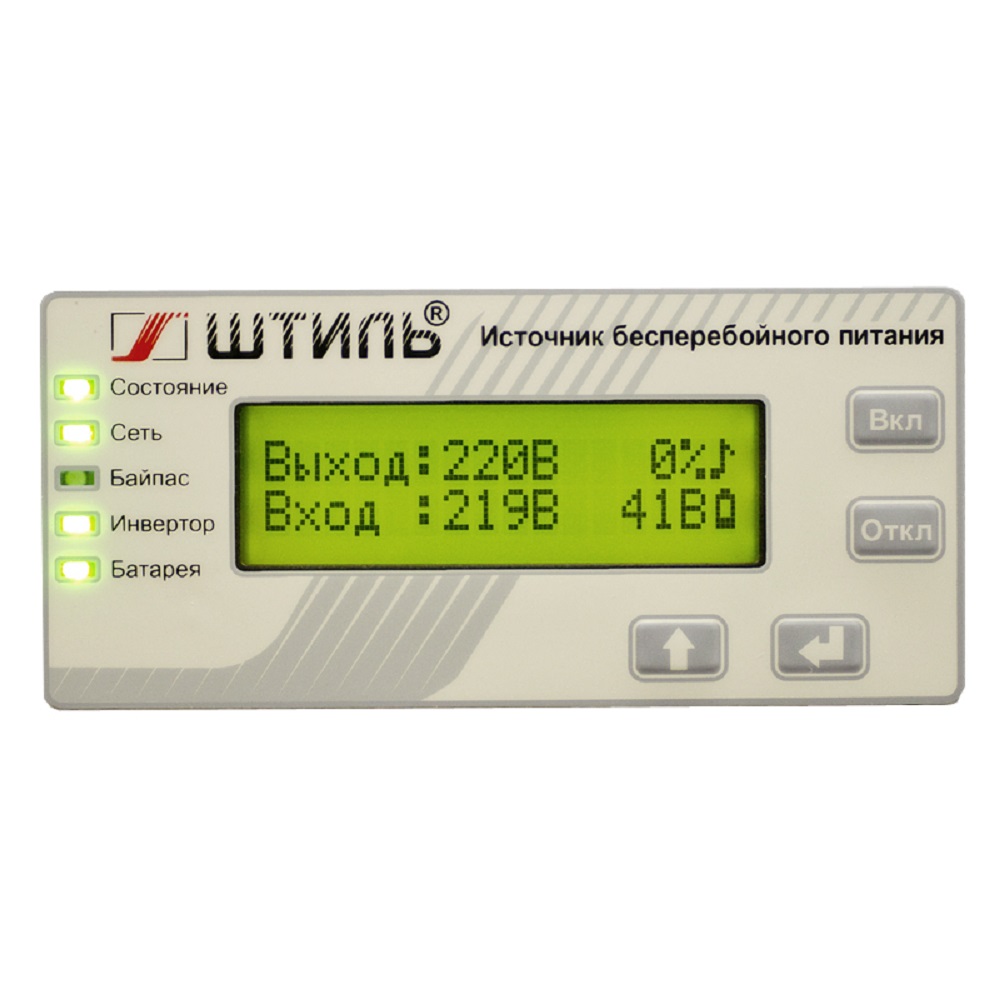

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- <<Состояние>> - оповещает о режиме работы устройства;
- <<Сеть>> - оповещает о состоянии сети;
- <<Байпас>> - оповещает о переходе на байпас/ЭКО-режим;
- <<Инвертор>> - оповещает о работе инвертора;
- <<Батарея>> - показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления также можно выполнить три вида теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).
Запуск тестов осуществляется через меню <<Система>>, п. <<Команда ИБП>>.
Средства мониторинга
ST1101SL поддерживает функционал локального/удаленного мониторинга работы. Для этого на задней панели устройства предусмотрены два слота для установки плат расширения, которые могут содержать следующие интерфейсы:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- <<сухие>> контакты.
Работа ИБП с установленной платой расширения интерфейсов удобно контролируется через веб-браузер или программу Shtyl Device Manager (SDM). Платы не входят в стандартную комплектацию и приобретаются отдельно.
Общие
|
Число фаз
|
1 в 1
|
|
Полная мощность, кВА
|
1
|
|
Активная мощность, кВт
|
0,9
|
|
Режимы работы
|
on-line, автономный, байпас, ECO
|
|
Топология
|
on-line (с двойным преобразованием)
|
|
Форм-фактор
|
напольный
|
|
Страна производитель
|
Россия
|
Входные характеристики
|
Плавный пуск
|
да
|
|
Потребляемая мощность в режиме холостого хода, Вт
|
25
|
|
Максимальный входной ток, А
|
6
|
|
Входной коэффициент мощности
|
0,99
|
|
Допустимый диапазон входной частоты, Гц
|
45-65
|
|
Номинальная входная частота, Гц
|
50
|
|
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
|
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
|
|
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
|
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
|
|
Предельный диапазон входного напряжения, В
|
90-295
|
|
Рабочий диапазон входного напряжения, В
|
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
|
|
Номинальное входное напряжение, В
|
220
|
|
Совместимость с генератором
|
да
|
|
Тип входной сети
|
однофазная трехпроводная (L, N, PE)
|
Выходные характеристики
|
Тип выходного напряжения
|
однофазное
|
|
Крест-фактор
|
3:1
|
|
Коэффициент нелинейных искажений выходного напряжения, %
|
<2,5 при линейной нагрузке, <4 при нелинейной нагрузке
|
|
Максимальный выходной ток, А
|
4,5
|
|
Номинальная выходная частота, Гц
|
при работе от сети - соответствует частоте сети
при работе от АБ - устанавливается пользователем: 50/60 (по умолчанию - 50)
|
|
Номинальное выходное напряжение переменного тока, В
|
220
|
|
Форма выходного напряжения
|
чистая синусоида
|
|
Точность стабилизации выходного напряжения, %
|
+-2
|
|
Выходной коэффициент мощности
|
0,9
|
|
Точность стабилизации выходной частоты (при работе от АБ), %
|
+-0,2
|
|
Перегрузочная способность (при работе в режиме on-line или от батарей)
|
101-105% - без ограничения по времени, 105-130% - в течение 60 с, 130-150% - в течение 1 с, более 150% - в течение 0,2 с (с последующим переключением на байпас)
|
|
Перегрузочная способность (при работе через байпас или в режиме ECO)
|
200% - в течение 40 с
|
|
КПД в режиме on-line, %
|
95
|
|
КПД в автономном режиме, %
|
86
|
|
КПД при работе через байпас или в режиме ECO, %
|
99
|
|
Время переключения в автономный режим из режима on-line, мс
|
0
|
|
Время переключения в автономный режим из режима ECO, мс
|
7
|
Аккумуляторные батареи (АБ)
|
Наличие батарей
|
встроенные и внешние (опция)
|
|
Горячая замена встроенных АБ
|
нет
|
|
Время автономной работы (при 80% загрузке ИБП)
|
8 мин
|
|
Срок службы АБ, лет
|
до 8
|
|
Функционал управления АБ
|
определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
|
|
Холодный старт
|
да
|
|
Время автономной работы при 100% (50%) загрузке ИБП, мин
|
5 (15)
|
|
Время заряда встроенных АБ, ч
|
не более 8 (до 90% емкости)
|
|
Емкость встроенных АБ, Ач
|
9
|
|
Количество встроенных АБ 12В, шт.
|
3
|
|
Номинальный ток заряда встроенного ЗУ, А
|
1
|
|
Номинальное напряжение АБ, В
|
36
|
|
Тип АБ
|
герметизированные, выполненные по технологии AGM
|
Защита
|
Защита от аварии в ИБП
|
электронная аварийная защита
|
|
Защита от <<глубокого>> разряда батарей
|
да
|
|
Электронный автоматический байпас
|
да
|
|
Перегрузка по выходу
|
электронная защита с автовосстановлением
|
|
Короткое замыкание
|
электронная защита с автовосстановлением
|
|
Перегрев
|
электронная защита с автовосстановлением
|
|
Защита от импульсных перенапряжений
|
варистор (2 кВ (<<корпус-провод>>), 1 кВ (<<провод-провод>>),
срабатывание - 50 мкс)
|
|
Защита сети от высокочастотных помех
|
150 кГц - 30 МГц
|
|
Защита нагрузки от сетевых помех (между фазой и нейтралью)
|
до 2,5 кГц
|
Панель управления и интерфейсы
|
Тип индикации
|
ЖК-дисплей и светодиодная индикация
|
|
EPO
|
двухконтактный зажим (<<клеммник>>) винтовой, сечение провода: 0,08-1,2 мм.кв.
|
|
<<Сухие>> контакты
|
опция (требуется установка карты мониторинга)
|
|
RS-232
|
опция (требуется установка карты мониторинга)
|
|
Звуковой сигнал
|
автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея отсоединена/ полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
|
|
Функциональные клавиши
|
управление отображаемым на ЖК-дисплее меню, настройка ИБП
|
|
ЖК-дисплей
|
отображение рабочего состояния системы и основных входных и выходных параметров
|
|
Светодиодная индикация
|
состояние, сеть, байпас, инвертор, батареи
|
|
mini-USB
|
опция (требуется установка карты мониторинга)
|
|
USB
|
опция (требуется установка карты мониторинга)
|
|
Ethernet
|
опция (требуется установка карты мониторинга)
|
|
RS-485
|
опция (требуется установка карты мониторинга)
|
Подключение
|
Входная сеть
|
IEC-320-C14
|
|
Нагрузка (выходные разъёмы)
|
IEC-320-C13 (3 шт.), EURO F-type с заземлением (1 шт.)
|
Надежность и эксплуатационные характеристики
|
Установка
|
в помещении
|
|
Диапазон рабочей температуры, °С
|
от +5 до +40
|
|
Диапазон температуры хранения, °С
|
от -40 до +40
|
|
Тип охлаждения
|
принудительное (вентиляторное)
|
|
Относительная влажность, %
|
от 0 до 80 (без конденсата)
|
|
Рабочая высота, м
|
до 3000 м над уровнем моря
|
|
Степень защиты от пыли и влаги
|
IP20
|
|
Срок службы, лет
|
не менее 10
|
|
Гарантийный срок, мес
|
24
|
Механические характеристики
|
Габаритные размеры ВхШхГ (без упаковки), мм
|
220х155х355
|
|
Габаритные размеры ВхШхГ (в упаковке), мм
|
455х210х270
|
|
Масса, кг
|
16
|
|
Цвет корпуса
|
серый
|
