Штиль STR1101SL Источник бесперебойного питания напольный/в стойку

Онлайн ИБП STR1101SL универсального исполнения предназначен для обеспечения бесперебойного и качественного электропитания широкого класса приборов суммарной мощностью до 1000 ВА /900 Вт, например:

• серверных, компьютерных залов и дата-центров;
• сетевого оборудования и телекоммуникационной техники;
• систем безопасности, аварийной сигнализации и видеонаблюдения;
• контрольно-измерительных приборов и устройств АСУ ТП.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1101SL отлично функционирует в связке с дизельгенераторными установками.

STR1101SL - это ИБП с технологией двойного преобразования, благодаря чему устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (+-2%) без перехода на АБ;
• моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением.

Установка и подключение

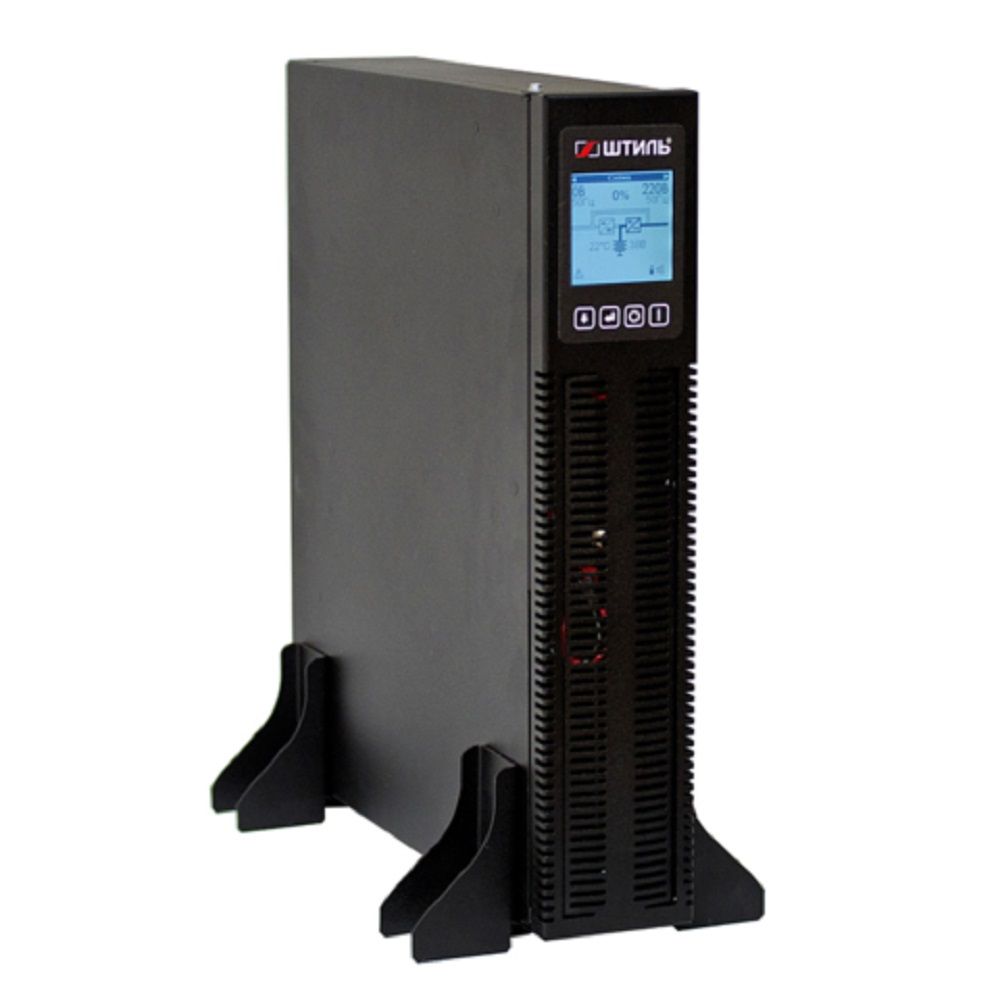

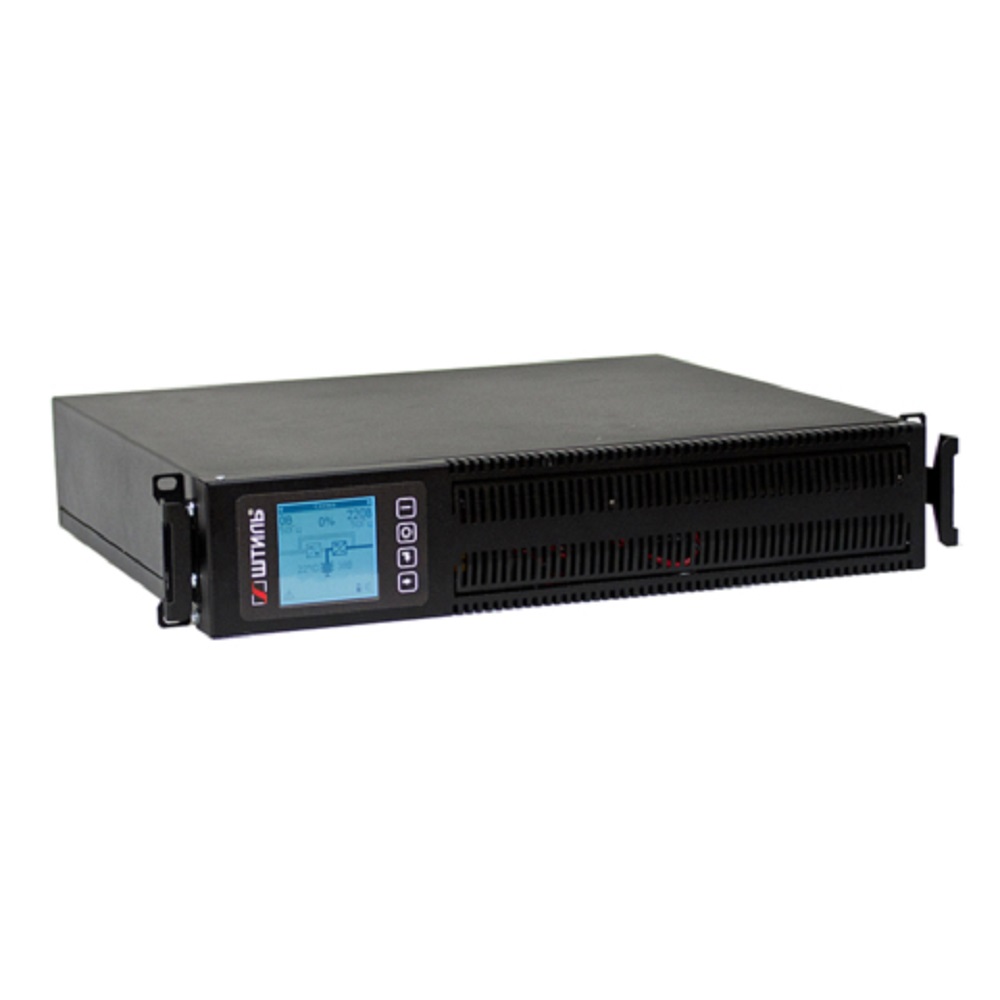

STR1101SL может устанавливаться двумя способами: вертикально на любой ровной горизонтальной поверхности (на упоры для вертикальной установки), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Детали для крепления обоими способами входят в комплект поставки устройства.

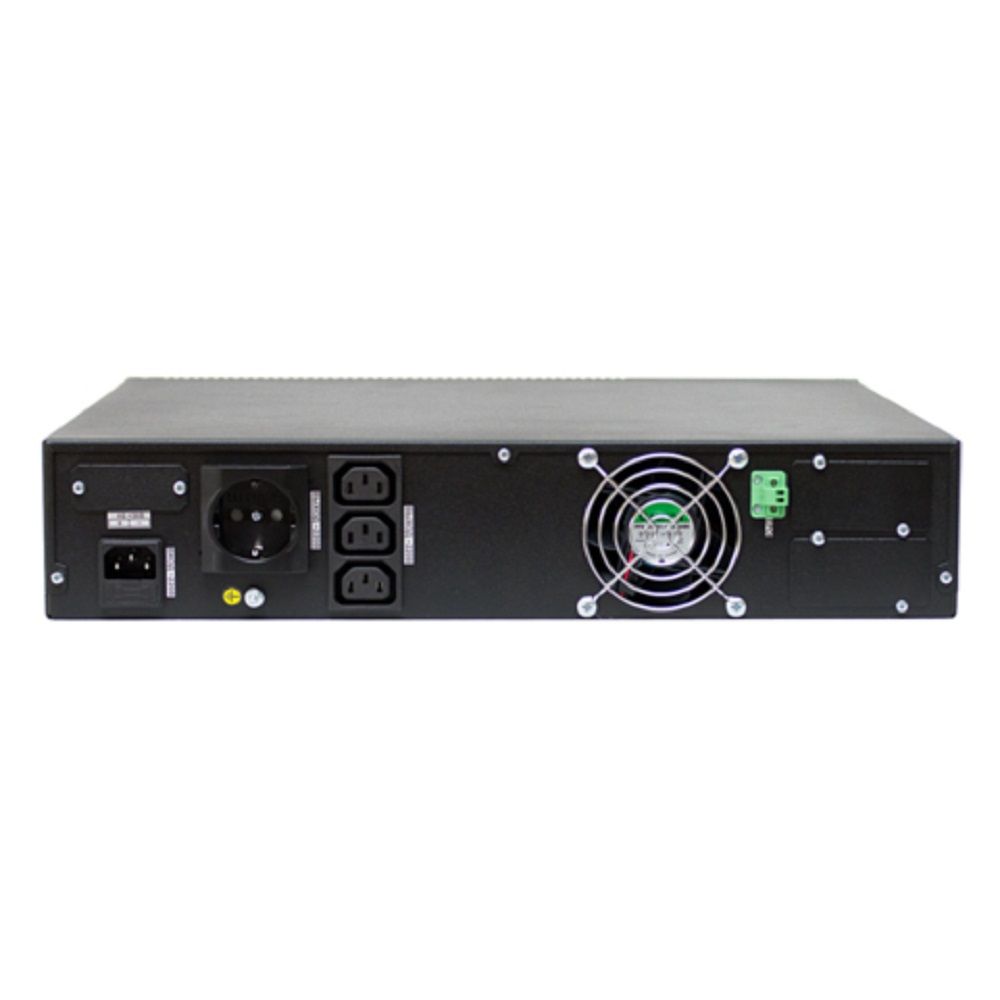

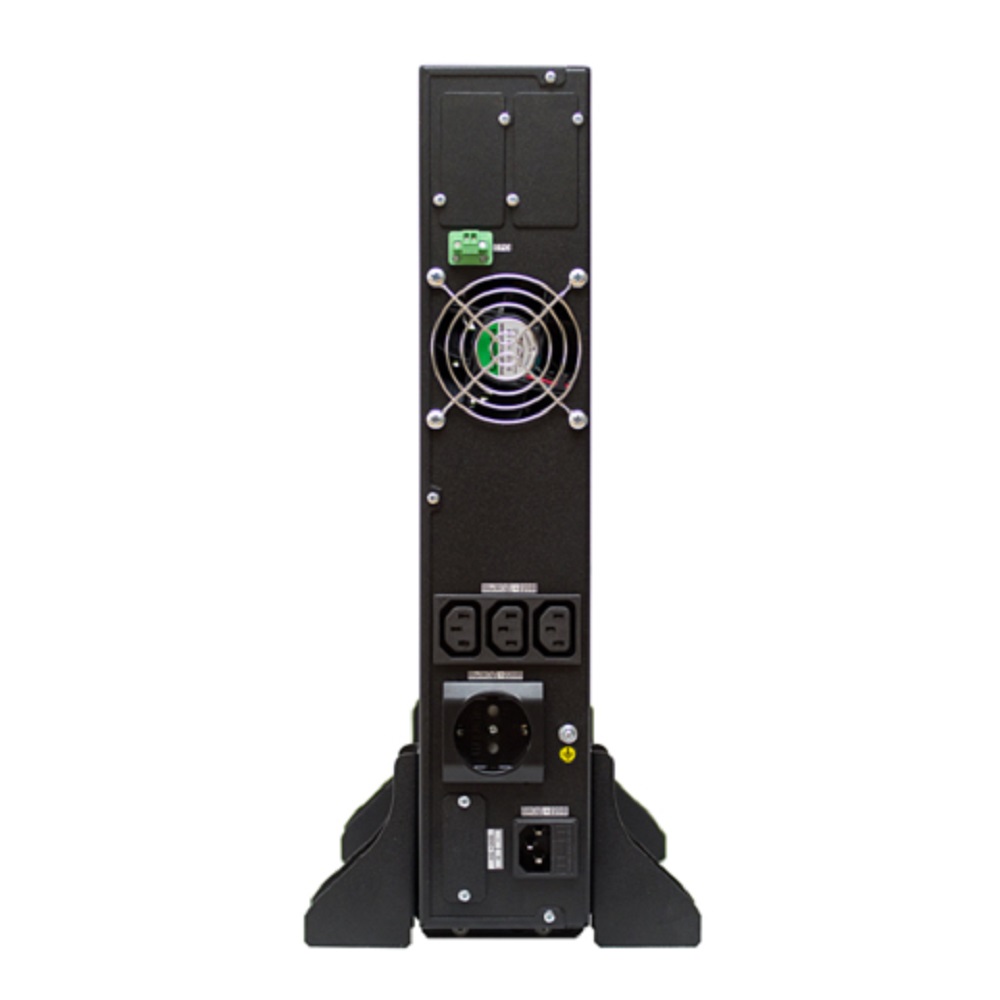

Для подключения электрооборудования ИБП имеет следующие разъемы: шесть <<компьютерных>> розеток С13 и одну евророзетку. Подключение к входной сети выполняется через разъем С14.

Внимание!Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до <<глубокого>> разряда АБ.

Автономная работа

ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП также можно подключить внешний батарейный модуль BMRT-36-18 ёмкостью 18 Ач, за счет которого время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.

В случае выхода из строя встроенных АБ предусмотрена их <<горячая>> замена. При этом замена батарей не влияет на гарантию.

Внимание!Изначально внутренние АБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

В STR1101SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от <<глубокого>> разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

STR1101SL имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства.

Информация на ЖК-дисплее:

• значение входного напряжения и входной частоты;
• значение выходного напряжения и выходной частоты;
• процент загрузки ИБП относительно номинальной выходной мощности;
• активная и полная мощность;
• мнемосхема, отображающая состояние ИБП;
• температура, напряжение и ток АБ;
• внутренняя температура устройства;
• уровень заряда АБ и прогнозируемое время автономной работы;
• оповещение об авариях с указанием их причины;
• режимы работы: онлайн, байпас или питание от АБ;
• состояние звуковой сигнализации.

Настройка основных параметров работы ИБП:

• режима работы (on-line или ЭКО);
• режима байпаса (авто, включен или выключен);
• способа запуска (авто или по кнопке);
• выходного напряжения (220, 230 или 240 В);
• номинальной выходной частоты (50/60 Гц);
• уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
• уровня <<глубокого>> разряда батарей.

Запуск трех видов теста аккумуляторных батарей:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).

Запуск и настройка тестов АБ выполняется через меню <<Команды>>, п. <<Тесты батарей>>.

Система охлаждения

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.

Защита

В ИБП STR1101SL применяется современная электронная защита от:

• перегрузки;
• короткого замыкания;
• внутреннего перегрева.

Поддерживается автоматический перезапуск ИБП после устранения причины <<ухода>> в защиту.

Кроме этого, устройство имеет:

• защиту сети от высокочастотных помех - 150 кГц - 30 МГц;
• защиту нагрузки от сетевых помех (между фазой и нейтралью) - до 2,5 кГц;
• аварийную защиту от неполадок в работе (при срабатывании устройство обесточивает нагрузку или через байпас безразрывно переводит её питание на сеть).

Средства мониторинга

STR1101SL имеет широкие возможности для организации локального/удаленного мониторинга и управления работы. Для этого к ИБП подключаются платы расширения со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• <<сухие>> контакты.

Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM).

Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.
