Штиль STR1102SL Источник бесперебойного питания напольный/в стойку
Онлайн ИБП STR1102SL универсального исполнения решает задачу бесперебойного и качественного питания электронной техники различных сфер применения суммарной мощностью до 2000 ВА /1800 Вт, например:
- файловых серверов, компьютерных залов и ЦОДов;
- автоматизированных систем управления производственными процессами;
- систем безопасности, сигнализации и видеонаблюдения;
- электрочувствительной бытовой техники.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1102SL отлично функционирует в связке с дизельгенераторными установками.
STR1102SL с технологией двойного преобразования электроэнергии относится к топологии on-line, благодаря чему устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации значения (±2%).
Установка и подключение

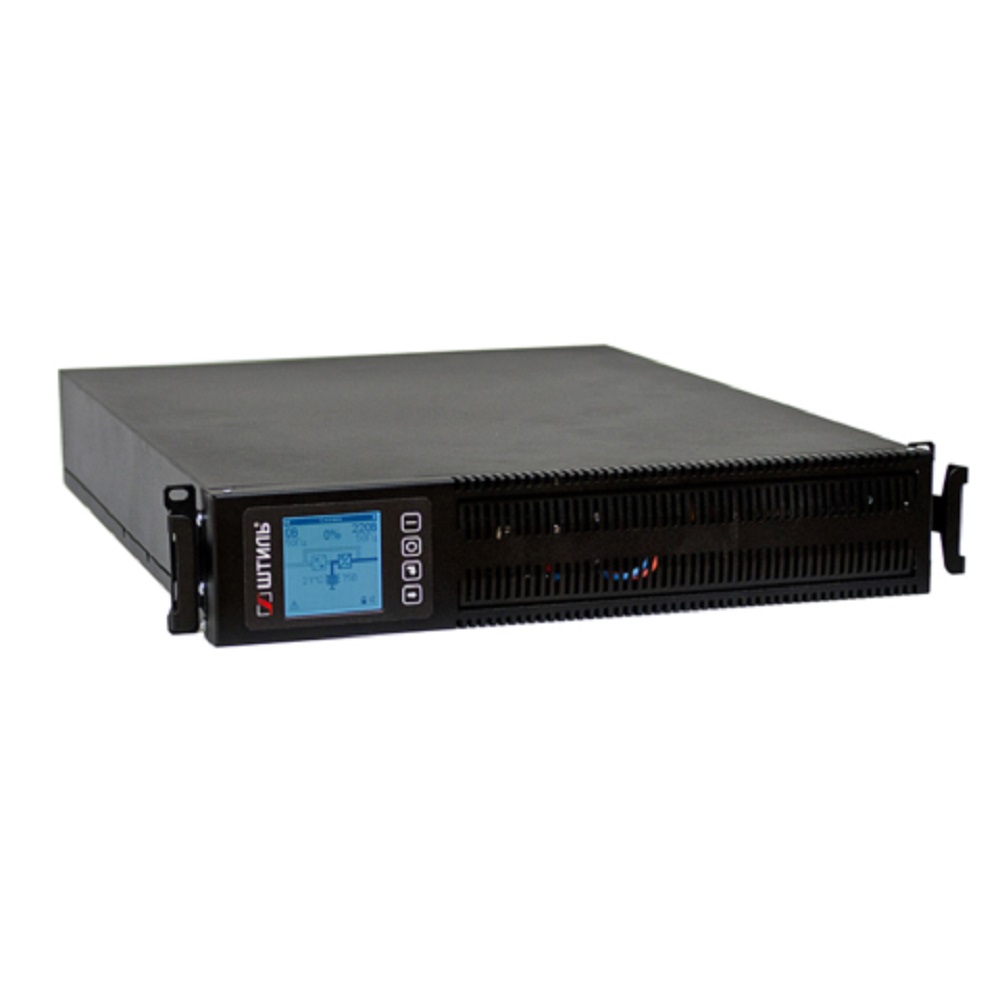

Форм-фактор ИБП - универсальный, что позволяет размещать устройство двумя вариантами: вертикально на ровной горизонтальной поверхности (на металлические упоры), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Все крепежные детали включены в комплект поставки устройства.

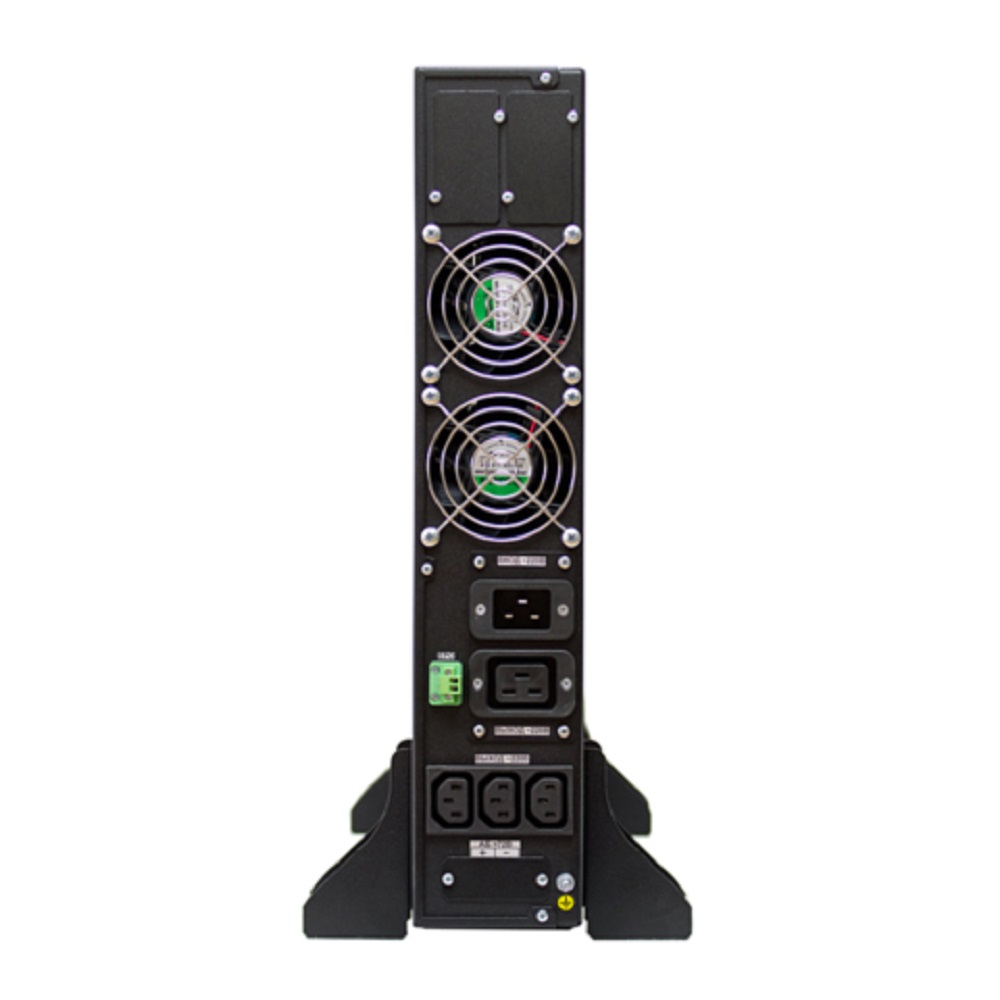

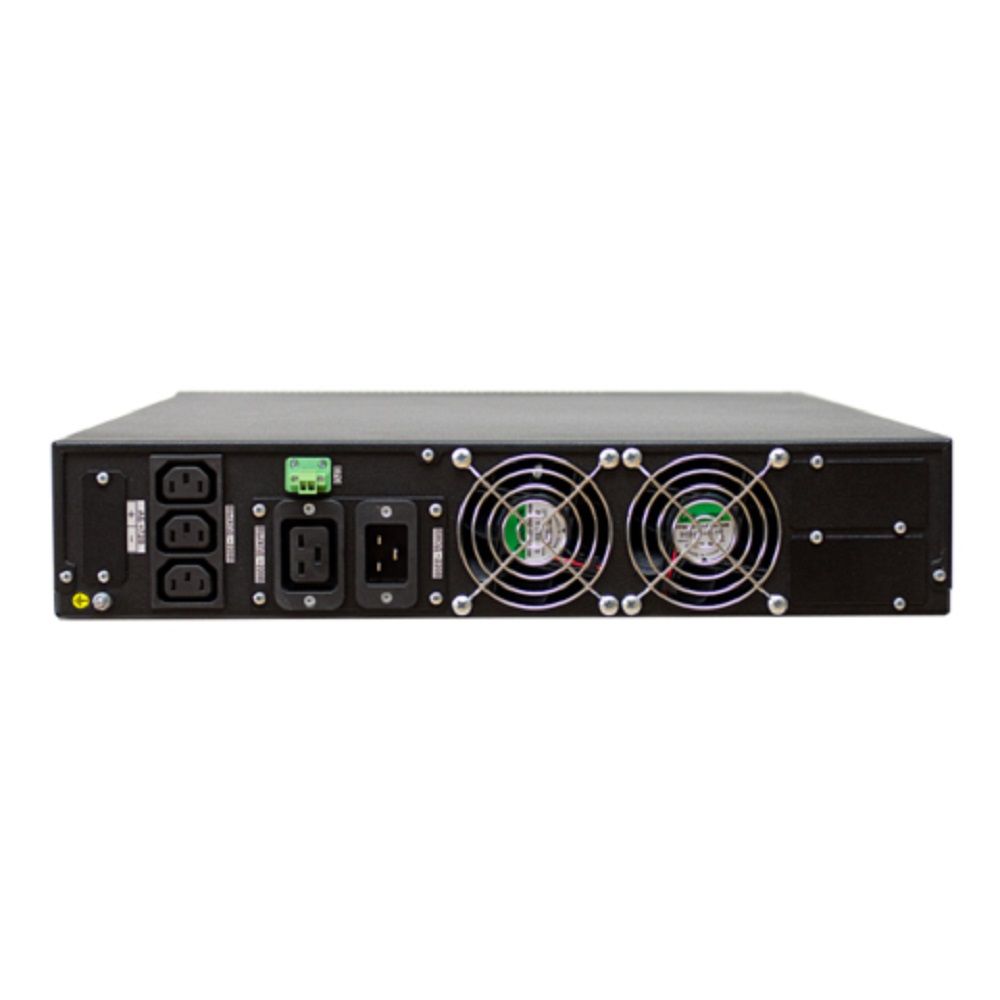

На задней панели ИБП расположены разъемы для подключения нагрузок: восемь <<компьютерных>> розеток С13 и одна розетка С19. Входная сеть подключается через розетку С20.
Внимание!Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до <<глубокого>> разряда АБ.
Автономная работа
ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП также можно подключить внешний батарейный модуль BMRT-72-18 ёмкостью 18 Ач, за счет которого время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.
В случае выхода из строя встроенных АБ предусмотрена их «горячая» замена, которая не влияет на гарантию.
Внимание!Изначально внутренние АБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.
В STR1102SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Панель управления

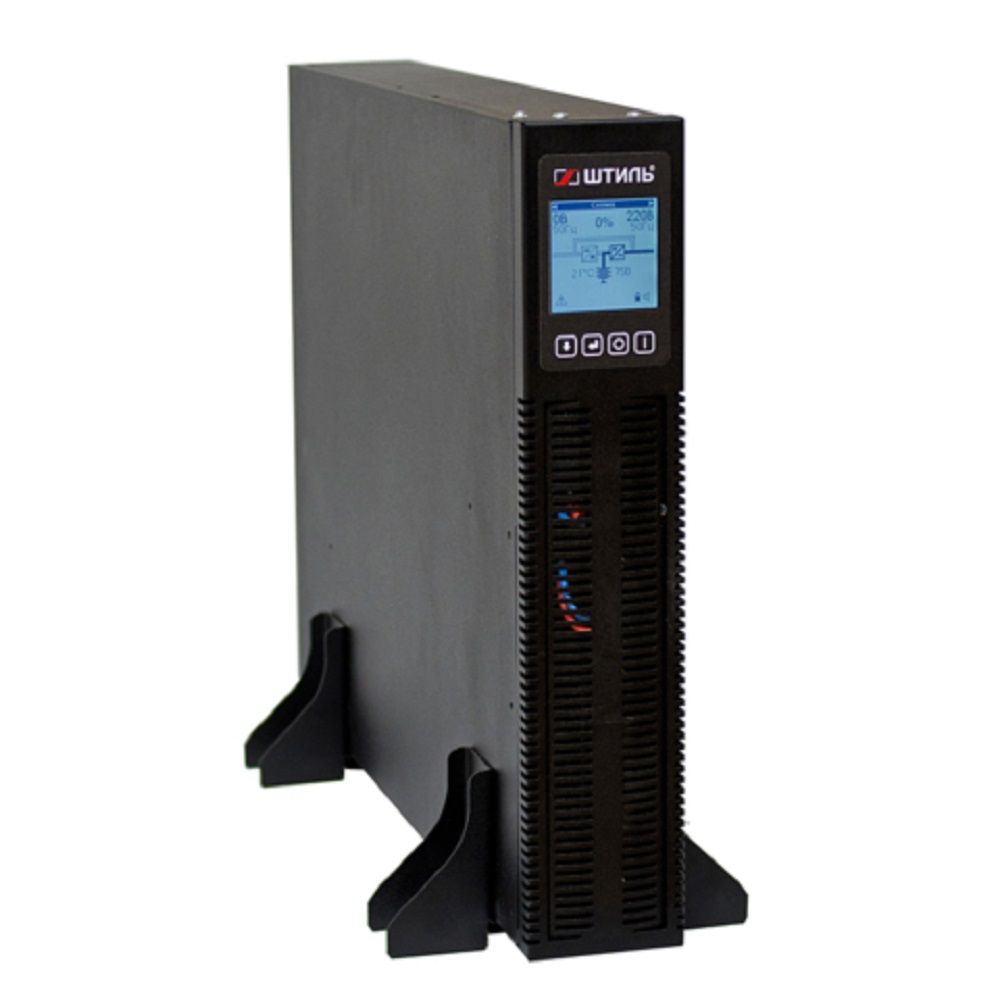

На передней панели устройства располагается современный ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения корпуса.
Информация на ЖК-дисплее:
- значение входного напряжения и входной частоты;
- значение выходного напряжения и выходной частоты;
- процент загрузки ИБП относительно номинальной выходной мощности;
- активная и полная мощность;
- мнемосхема, отображающая состояние ИБП;
- температура, напряжение и ток АБ;
- внутренняя температура устройства;
- уровень заряда АБ и прогнозируемое время автономной работы;
- оповещение об авариях с указанием их причины;
- режимы работы: онлайн, байпас или питание от АБ;
- состояние звуковой сигнализации.
Настройка основных параметров работы ИБП:
- режима работы (on-line или ЭКО);
- режима байпаса (авто, включен или выключен);
- способа запуска (авто или по кнопке);
- выходного напряжения (220, 230 или 240 В);
- номинальной выходной частоты (50/60 Гц);
- уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
- уровня <<глубокого>> разряда батарей.
Запуск трех видов теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).
Запуск и настройка тестов АБ выполняется через меню <<Команды>>, п. <<Тесты батарей>>.
Система охлаждения
Устройство охлаждается с помощью двух малошумных вентиляторов, скорость вращения которых зависит от уровня нагрузки.
Защита
Модель STR1102SL имеет электронную защиту от:
- перегрузки;
- короткого замыкания;
- внутреннего перегрева.
Если причина срабатывания данной защиты устранена, то устройство самостоятельно перезапустится.
Кроме того, у ИБП присутствует:
- защита сети от высокочастотных помех 150 кГц - 30 МГц;
- защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц;
- аварийная защита от неполадок в работе (при их возникновении устройство отключает нагрузку или безразрывно переводит её работу на сеть через байпас).
Средства мониторинга
STR1102SL имеет возможность организации локального/удаленного мониторинга и управления. Для этого в устройство устанавливаются специальные карты мониторинга. В ассортименте имеются несколько таких карт со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- <<сухие>> контакты.
ИБП с установленной платой контролируется в веб-браузере или через ПО Shtyl Device Manager (SDM). Платы не входят в стандартную комплектацию и приобретаются отдельно.
Общие
|
Число фаз
|
1 в 1
|
|
Полная мощность, кВА
|
2
|
|
Активная мощность, кВт
|
1,8
|
|
Режимы работы
|
on-line, автономный, байпас, ECO
|
|
Топология
|
on-line (с двойным преобразованием)
|
|
Форм-фактор
|
напольный/в стойку
|
|
Страна производитель
|
Россия
|
Входные характеристики
|
Плавный пуск
|
да
|
|
Потребляемая мощность в режиме холостого хода, Вт
|
40
|
|
Максимальный входной ток, А
|
12
|
|
Входной коэффициент мощности
|
0,99
|
|
Допустимый диапазон входной частоты, Гц
|
45-65
|
|
Номинальная входная частота, Гц
|
50
|
|
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
|
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
|
|
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
|
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
|
|
Предельный диапазон входного напряжения, В
|
90-295
|
|
Рабочий диапазон входного напряжения, В
|
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
|
|
Номинальное входное напряжение, В
|
220
|
|
Совместимость с генератором
|
да
|
|
Тип входной сети
|
однофазная трехпроводная (L, N, PE)
|
Выходные характеристики
|
Тип выходного напряжения
|
однофазное
|
|
Крест-фактор
|
3:1
|
|
Коэффициент нелинейных искажений выходного напряжения, %
|
<2,5 при линейной нагрузке, <4 при нелинейной нагрузке
|
|
Максимальный выходной ток, А
|
9
|
|
Номинальная выходная частота, Гц
|
при работе от сети - соответствует частоте сети
при работе от АБ - устанавливается пользователем: 50/60
|
|
Номинальное выходное напряжение переменного тока, В
|
220
|
|
Форма выходного напряжения
|
чистая синусоида
|
|
Точность стабилизации выходного напряжения, %
|
+-2
|
|
Выходной коэффициент мощности
|
0,9
|
|
Точность стабилизации выходной частоты (при работе от АБ), %
|
+-0,2
|
|
Перегрузочная способность (при работе в режиме on-line или от батарей)
|
101-105% - без ограничения по времени, 105-130% - в течение 60 с, 130-150% - в течение 1 с, более 150% - в течение 0,2 с (с последующим переключением на байпас)
|
|
Перегрузочная способность (при работе через байпас или в режиме ECO)
|
200% - в течение 40 с
|
|
КПД в режиме on-line, %
|
95
|
|
КПД в автономном режиме, %
|
86
|
|
КПД при работе через байпас или в режиме ECO, %
|
99
|
|
Время переключения в автономный режим из режима on-line, мс
|
0
|
|
Время переключения в автономный режим из режима ECO, мс
|
7
|
Аккумуляторные батареи (АБ)
|
Наличие батарей
|
встроенные и внешние (опция)
|
|
Горячая замена встроенных АБ
|
да
|
|
Время автономной работы (при 80% загрузке ИБП)
|
8 мин
|
|
Срок службы АБ, лет
|
до 7 (в зависимости от условий эксплуатации)
|
|
Функционал управления АБ
|
определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
|
|
Холодный старт
|
да
|
|
Время заряда встроенных АБ, ч
|
не более 8 (до 90% емкости)
|
|
Емкость встроенных АБ, Ач
|
9
|
|
Количество встроенных АБ 12В, шт.
|
6
|
|
Номинальный ток заряда встроенного ЗУ, А
|
2
|
|
Номинальное напряжение АБ, В
|
72
|
|
Тип АБ
|
герметичные, необслуживаемые, свинцово-кислотные
|
Защита
|
Защита от аварии в ИБП
|
электронная аварийная защита
|
|
Защита от <<глубокого>> разряда батарей
|
да
|
|
Электронный автоматический байпас
|
да
|
|
Перегрузка по выходу
|
электронная защита c автовосстановлением
|
|
Короткое замыкание
|
электронная защита c автовосстановлением
|
|
Перегрев
|
электронная защита c автовосстановлением
|
|
Защита от импульсных перенапряжений
|
варистор (2 кВ (<<корпус-провод>>), 1 кВ (<<провод-провод>>),
срабатывание - 50 мкс)
|
|
Защита сети от высокочастотных помех
|
150 кГц - 30 МГц
|
|
Защита нагрузки от сетевых помех (между фазой и нейтралью)
|
до 2,5 кГц
|
Панель управления и интерфейсы
|
Тип индикации
|
ЖК-дисплей
|
|
Поворотный ЖК-дисплей со встроенным гироскопом
|
отображение рабочего состояния системы и основных входных и выходных параметров
|
|
EPO
|
разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
|
|
<<Сухие>> контакты
|
опция (требуется установка карты мониторинга)
|
|
RS-232
|
опция (требуется установка карты мониторинга)
|
|
Звуковой сигнал
|
автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
|
|
Функциональные клавиши
|
смена отображаемых на ЖК-дисплее экранов, настройка ИБП
|
|
mini-USB
|
опция (требуется установка карты мониторинга)
|
|
USB
|
опция (требуется установка карты мониторинга)
|
|
Ethernet
|
опция (требуется установка карты мониторинга)
|
|
RS-485
|
опция (требуется установка карты мониторинга)
|
Подключение
|
Первоочередное отключение неприоритетной нагрузки
|
да
|
|
Входная сеть
|
IEC-320-C20
|
|
Нагрузка (выходные разъёмы)
|
IEC-320-C13 (8 шт.), IEC-320-C19 (1 шт.)
|
|
Уровень заряда, при котором происходит отключение неприоритетной нагрузки
|
устанавливается пользователем (по умолчанию - 20%)
|
Надежность и эксплуатационные характеристики
|
Установка
|
в помещении
|
|
Диапазон рабочей температуры, °С
|
от +5 до +40
|
|
Диапазон температуры хранения, °С
|
от -40 до +40
|
|
Тип охлаждения
|
принудительное (вентиляторное)
|
|
Относительная влажность, %
|
от 0 до 80 (без конденсата)
|
|
Рабочая высота, м
|
до 3000 м над уровнем моря
|
|
Степень защиты от пыли и влаги
|
IP20
|
|
Срок службы, лет
|
не менее 10
|
|
Гарантийный срок, мес
|
24
|
Механические характеристики
|
Высота установки в стойку, U
|
2
|
|
Габаритные размеры ВхШхГ (без упаковки), мм
|
88х482х595 (в стойку)
466х207х595 (напольный)
|
|
Габаритные размеры ВхШхГ (в упаковке), мм
|
135х480х700
|
|
Масса, кг
|
31
|
|
Цвет корпуса
|
черный
|
