Штиль STR1103SL, Источник бесперебойного питания в стойку

Онлайн ИБП STR1103SL универсального исполнения предназначен для обеспечения бесперебойного и качественного электропитания техники различных сфер применения суммарной мощностью до 3000 ВА /2700 Вт, например:

• серверных комнат и рабочих станций локальных вычислительных сетей;
• автоматизированных систем управления;
• систем безопасности, сигнализации и видеонаблюдения;
• электрочувствительной бытовой техники.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1103SL отлично функционирует в связке с дизельгенераторными установками.

STR1103SL построен на основе наиболее совершенной технологии организации качественного электропитания (двойного преобразования энергии), благодаря чему устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим;
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением.

Установка и подключение

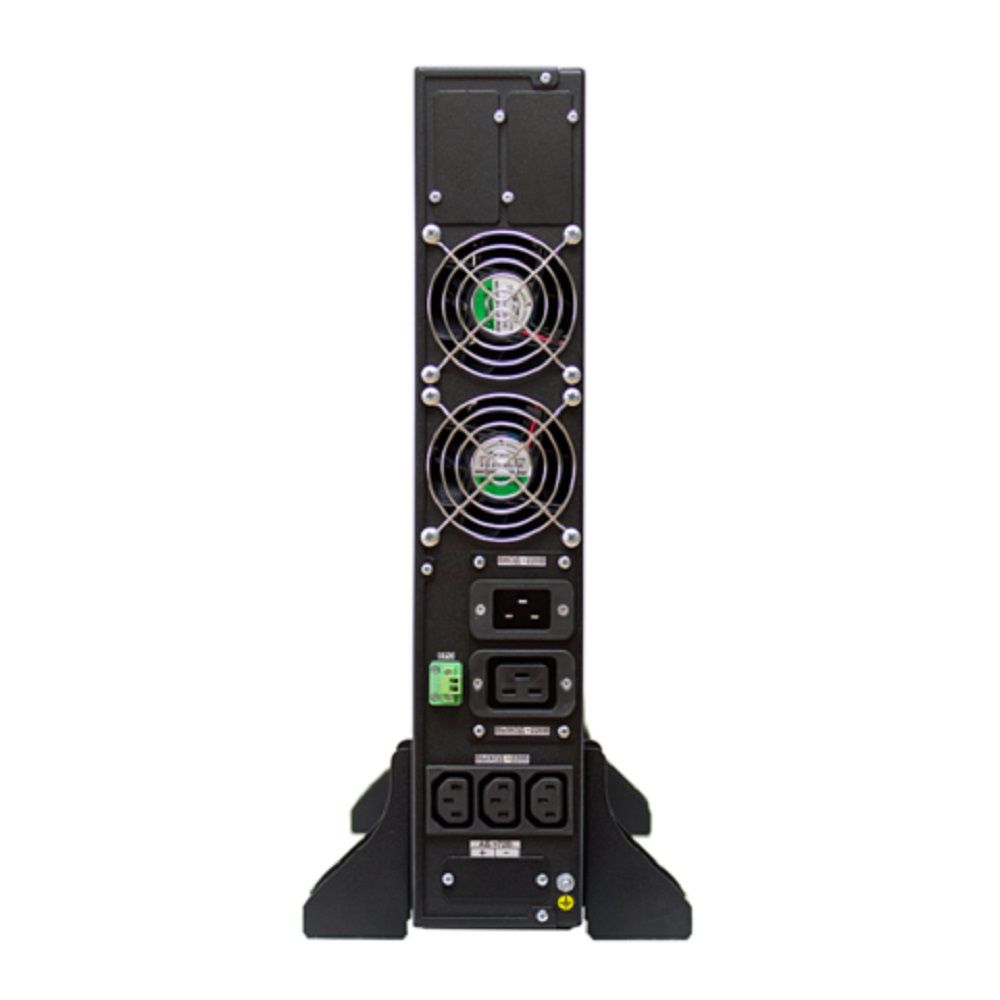

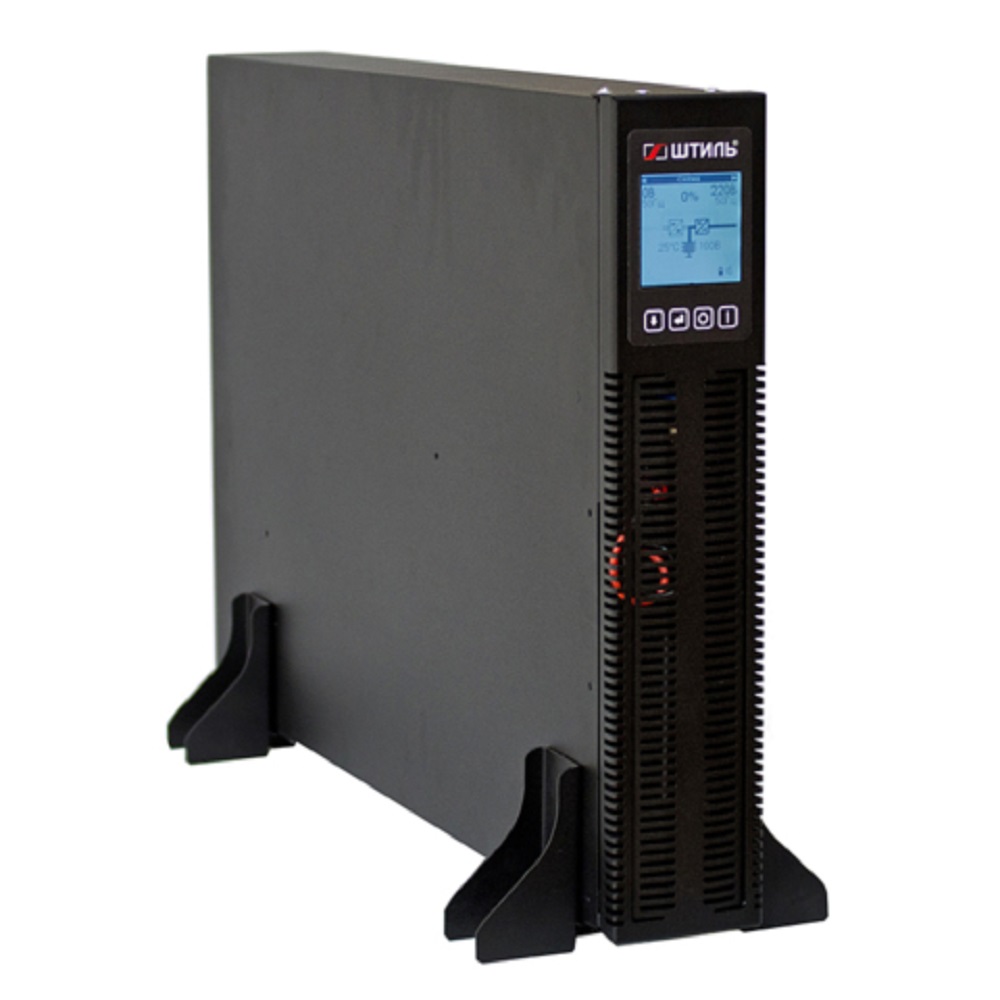

Форм-фактор ИБП - универсальный, что позволяет размещать устройство двумя вариантами: вертикально на ровной горизонтальной поверхности (на металлические упоры), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Все крепежные детали включены в комплект поставки устройства.

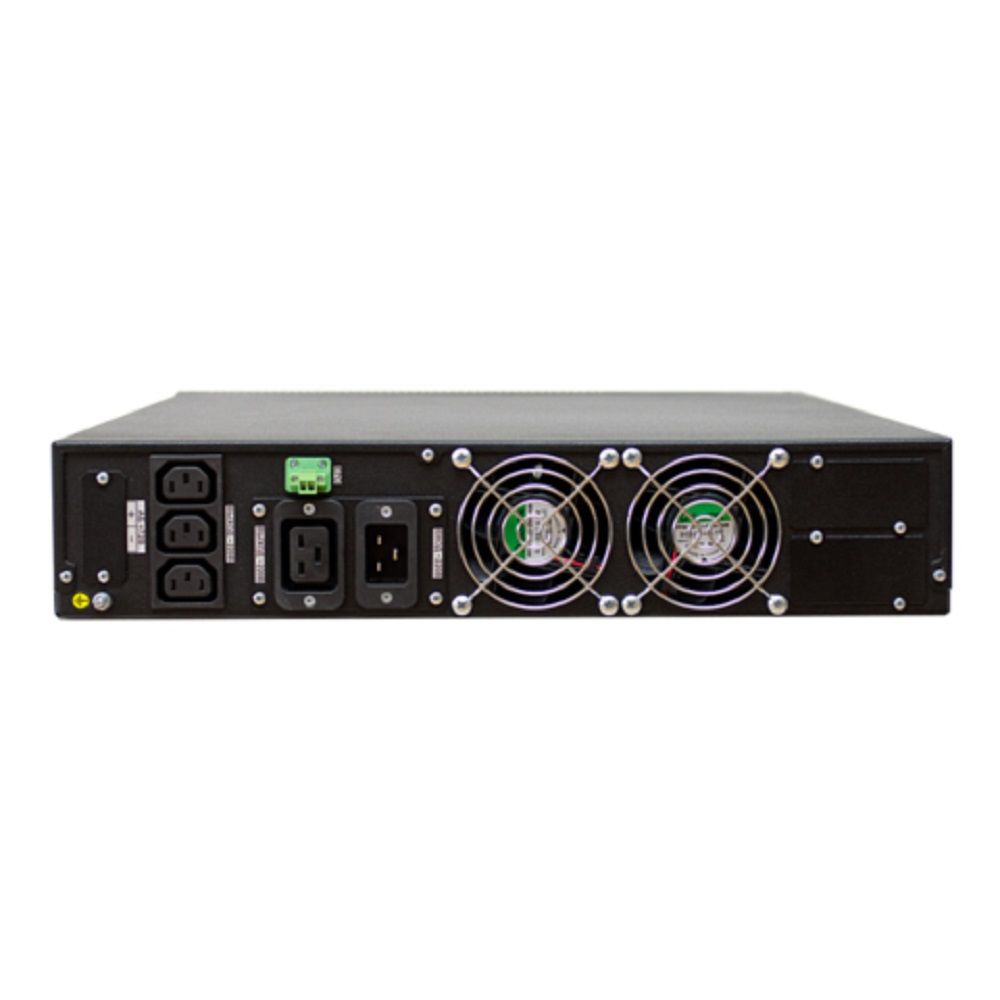

На задней панели ИБП расположены разъемы для подключения нагрузок: восемь <<компьютерных>> розеток С13 и одна розетка С19. Входная сеть подключается через розетку С20.

Внимание!Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до <<глубокого>> разряда АБ.

Автономная работа

ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 2 минут. К ИБП также можно подключить внешний батарейный модуль BMRT-72-18 ёмкостью 18 Ач, за счет которого время автономной работы нагрузки может быть увеличено до 15 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.

В случае выхода из строя встроенных АКБ предусмотрена их <<горячая>> замена, которая не повлияет на гарантию.

Внимание!Изначально внутренние АБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

В STR1103SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от <<глубокого>> разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

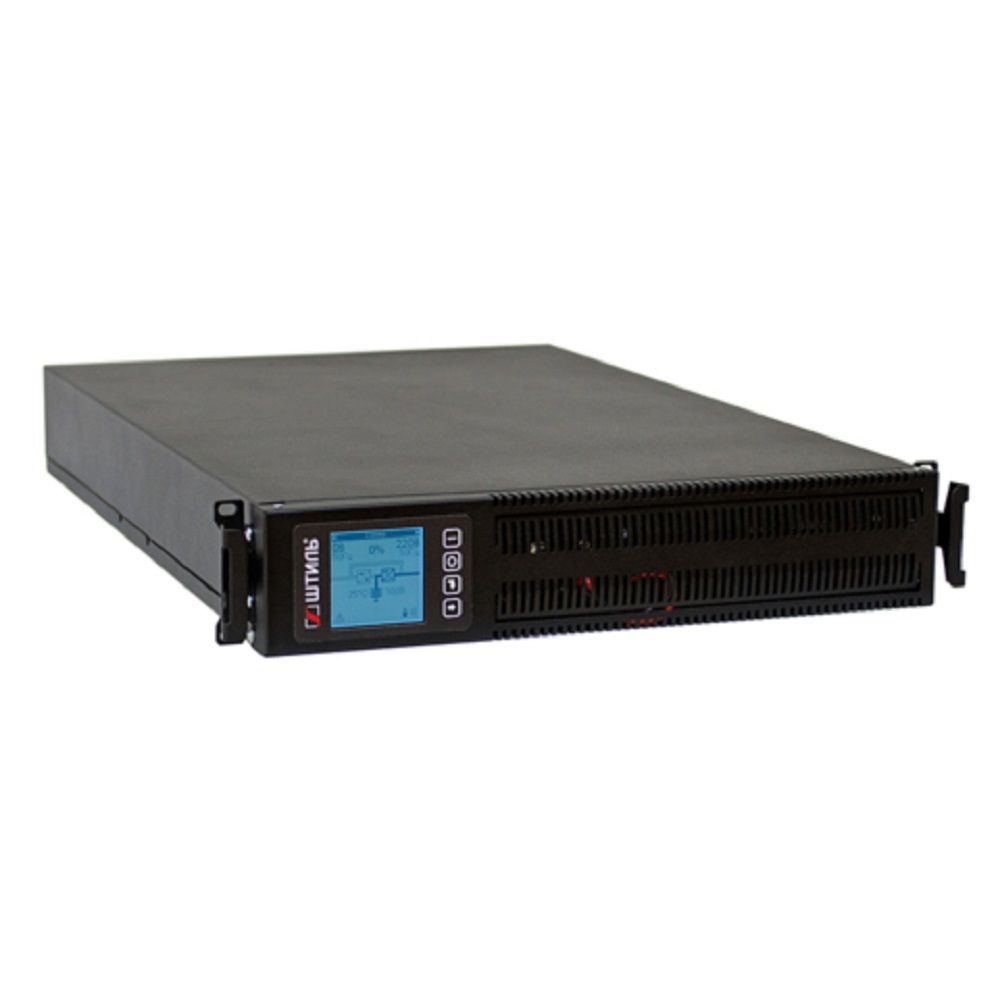

На передней панели устройства располагается современный ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения корпуса.

Информация на ЖК-дисплее:

• значение входного напряжения и входной частоты;
• значение выходного напряжения и выходной частоты;
• процент загрузки ИБП относительно номинальной выходной мощности;
• активная и полная мощность;
• мнемосхема, отображающая состояние ИБП;
• температура, напряжение и ток АБ;
• внутренняя температура устройства;
• уровень заряда АБ и прогнозируемое время автономной работы;
• оповещение об авариях с указанием их причины;
• режимы работы: онлайн, байпас или питание от АБ;
• состояние звуковой сигнализации.

Настройка основных параметров работы ИБП:

• режима работы (on-line или ЭКО);
• режима байпаса (авто, включен или выключен);
• способа запуска (авто или по кнопке);
• выходного напряжения (220, 230 или 240 В);
• номинальной выходной частоты (50/60 Гц);
• уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
• уровня <<глубокого>> разряда батарей.

Запуск трех видов теста аккумуляторных батарей:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).

Запуск и настройка тестов АБ выполняется через меню <<Команды>>, п. <<Тесты батарей>>.

Система охлаждения

Устройство охлаждается с помощью двух малошумных вентиляторов, скорость вращения которых зависит от уровня нагрузки.

Защита

У ИБП STR1103SL применена электронная защита от:

• перегрузки;
• короткого замыкания;
• внутреннего перегрева.

После устранения причины включения электронной защиты устройство перезапускается.

Кроме того, ИБП имеет защиту от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийную защиту от неполадок в работе (при возникновении неполадок нагрузка обесточивается или через байпас безразрывно переключается на сеть).

Средства мониторинга

STR1103SL имеет возможность организации локального/удаленного мониторинга и управления. Для этого в устройство устанавливаются специальные карты мониторинга. В ассортименте имеются несколько таких карт со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• <<сухие>> контакты.

ИБП с установленной платой контролируется в веб-браузере или через ПО Shtyl Device Manager (SDM). Платы не входят в стандартную комплектацию и приобретаются отдельно.
