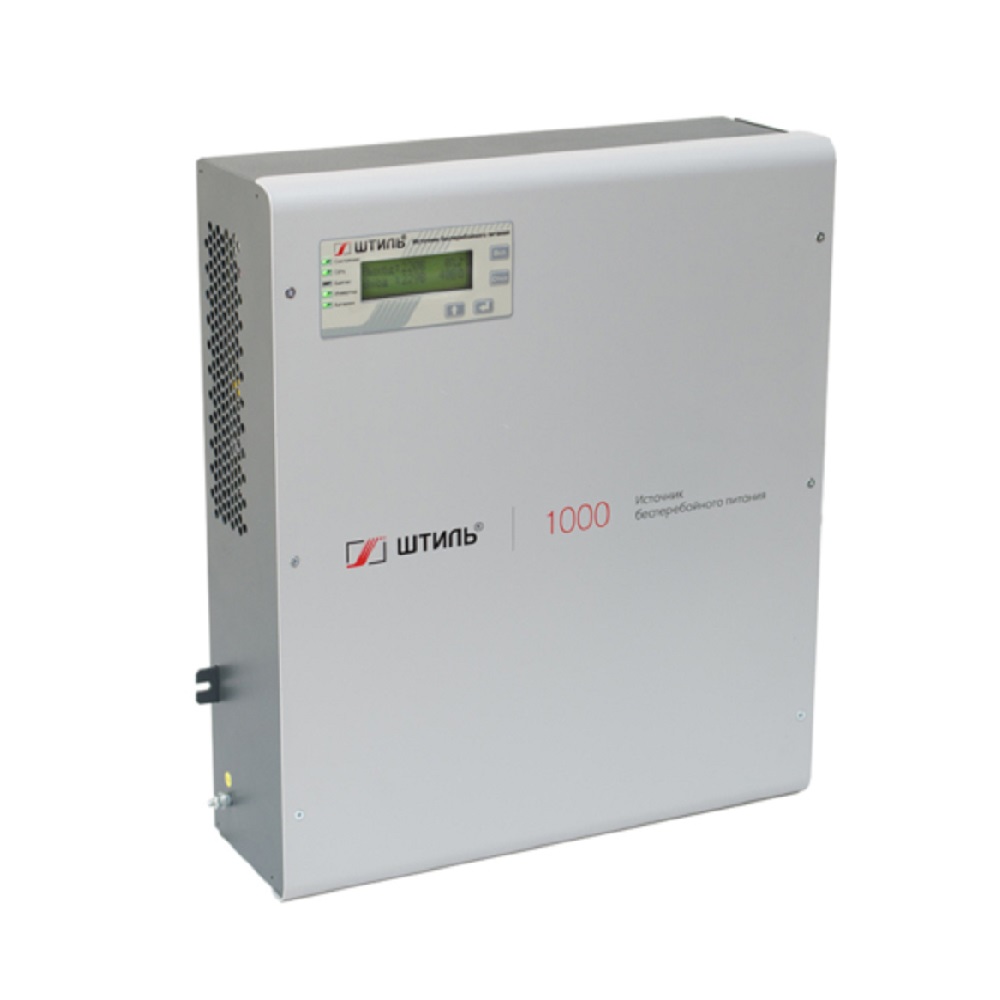

ИБП Штиль Источник бесперебойного питания настенный
Онлайн ИБП SW1000SL предназначены для обеспечения бесперебойной работы и защиты от перепадов напряжения однофазных электроприборов бытового или коммерческого применения мощностью до 1000 ВА /900 Вт:
- отопительных и нагревательных приборов;
- водяных и скважинных насосов;
- систем водоснабжения и очистки воды;
- систем безопасности;
- аудио- и видеотехники;
- ПК и периферийного оборудования;
- бытовой электротехники небольшой мощности.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW1000SL отлично функционирует в связке с дизельгенераторными установками.
SW1000SL - ИБП топологии онлайн, который работает по принципу двойного преобразования напряжения, что позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (+-2%) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением.
Устройство охлаждается малошумным вентилятором с адаптивной скоростью вращения.
Установка и подключение

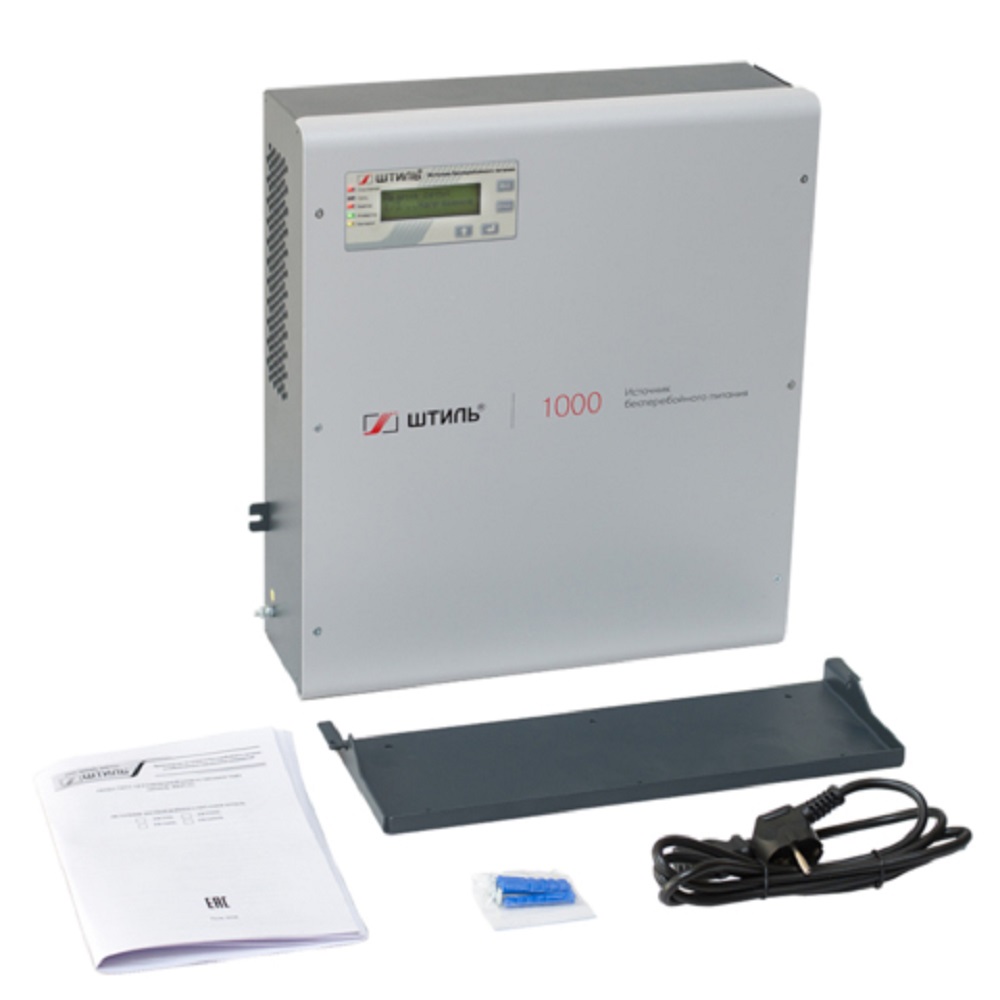

ИБП SW1000SL предназначен для настенной установки. Устройство крепится на стену с помощью специального кронштейна на задней панели ИБП. Все детали для крепления входят в комплект поставки прибора.

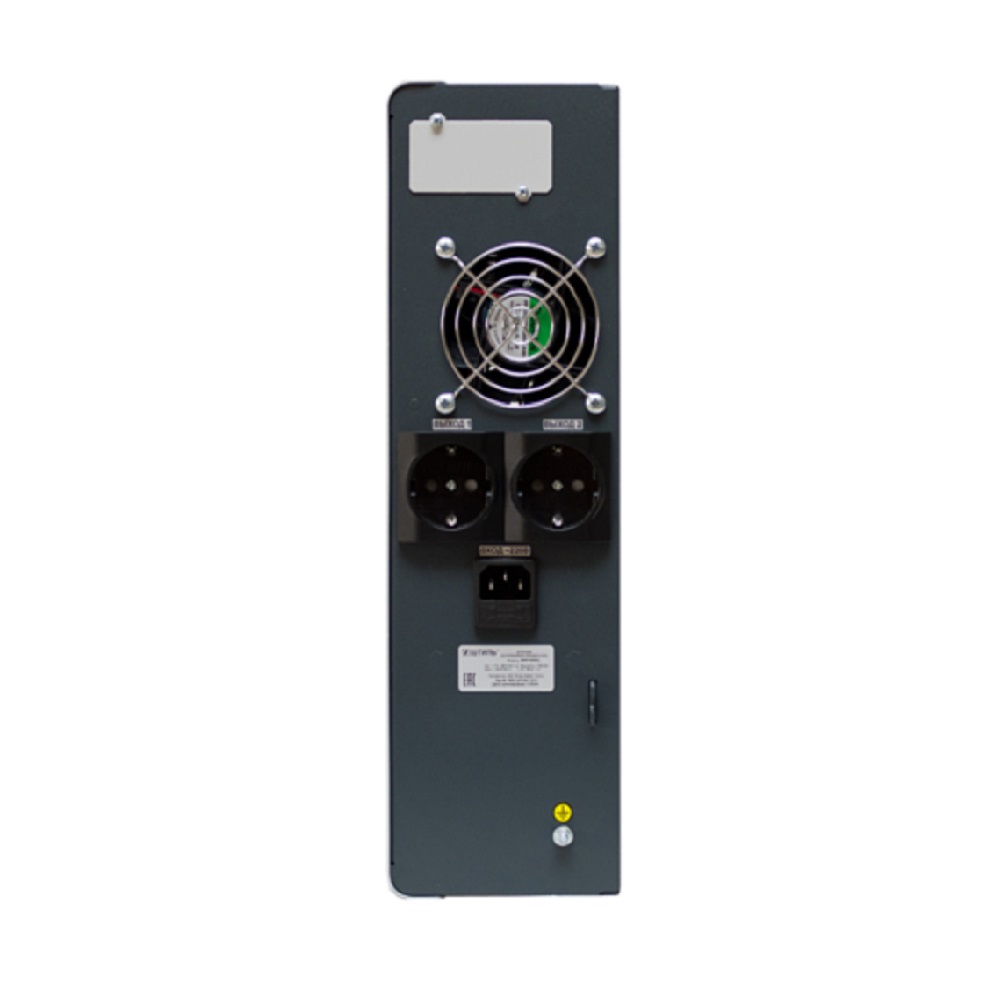

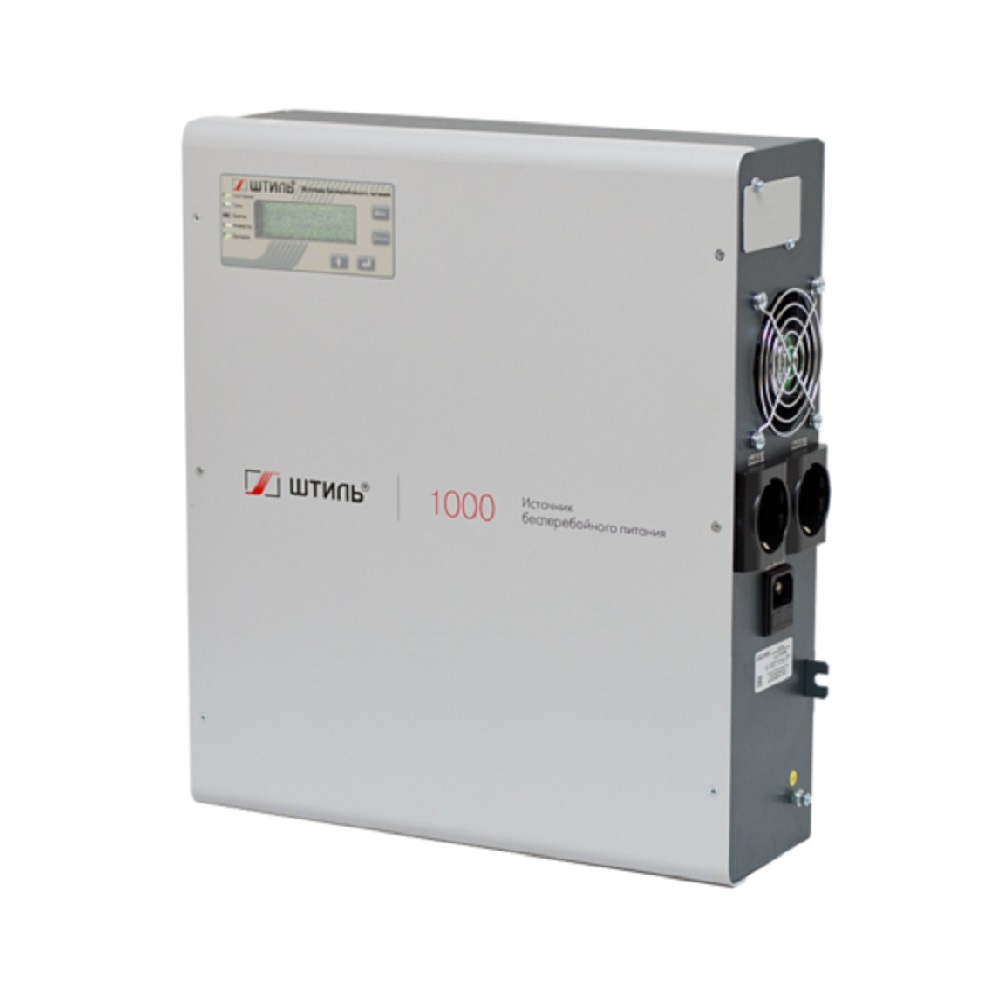

Для питания нагрузки на правой боковой панели устройства предусмотрены две евророзетки с заземлением. К электросети ИБП подключается через разъем С14.
Автономная работа

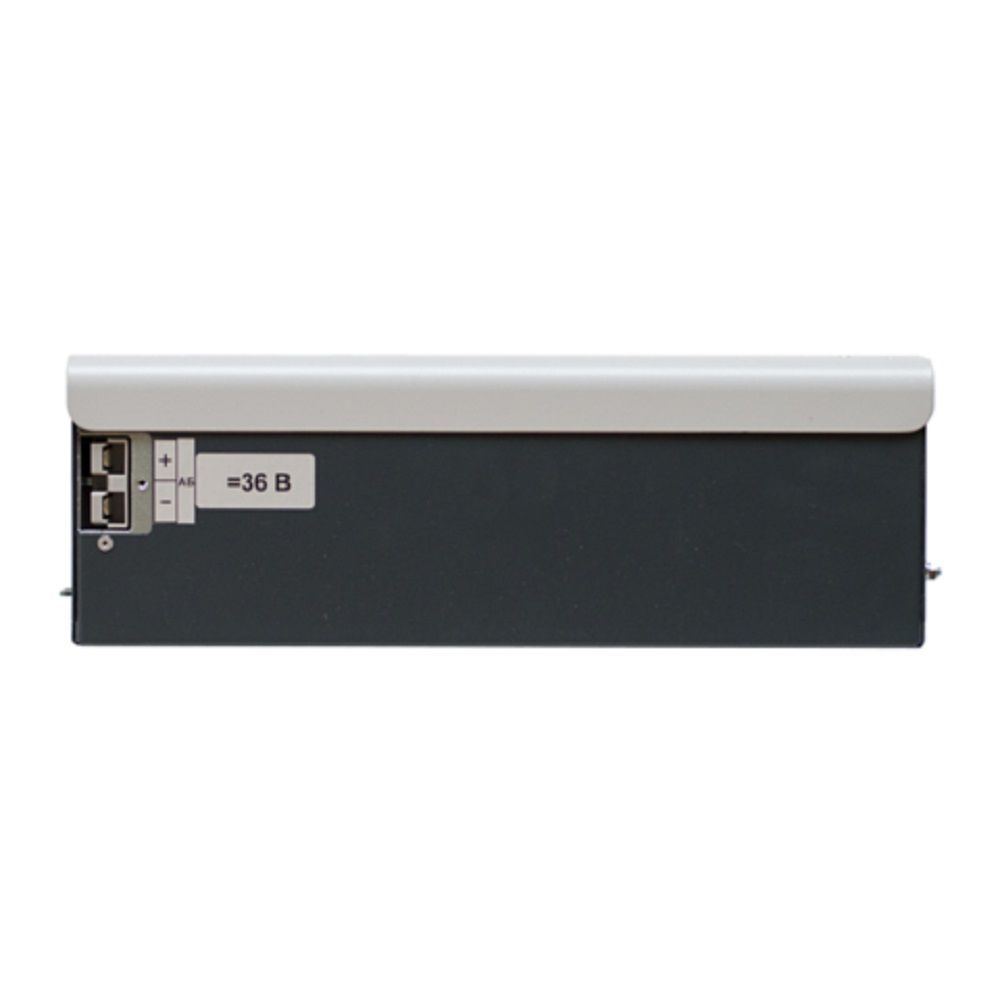

ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП SW1000SL также можно подключить внешний батарейный модуль BM-36-18 ёмкостью 18 Ач, за счет которого время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.
В SW1000SL применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от <<глубокого>> разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

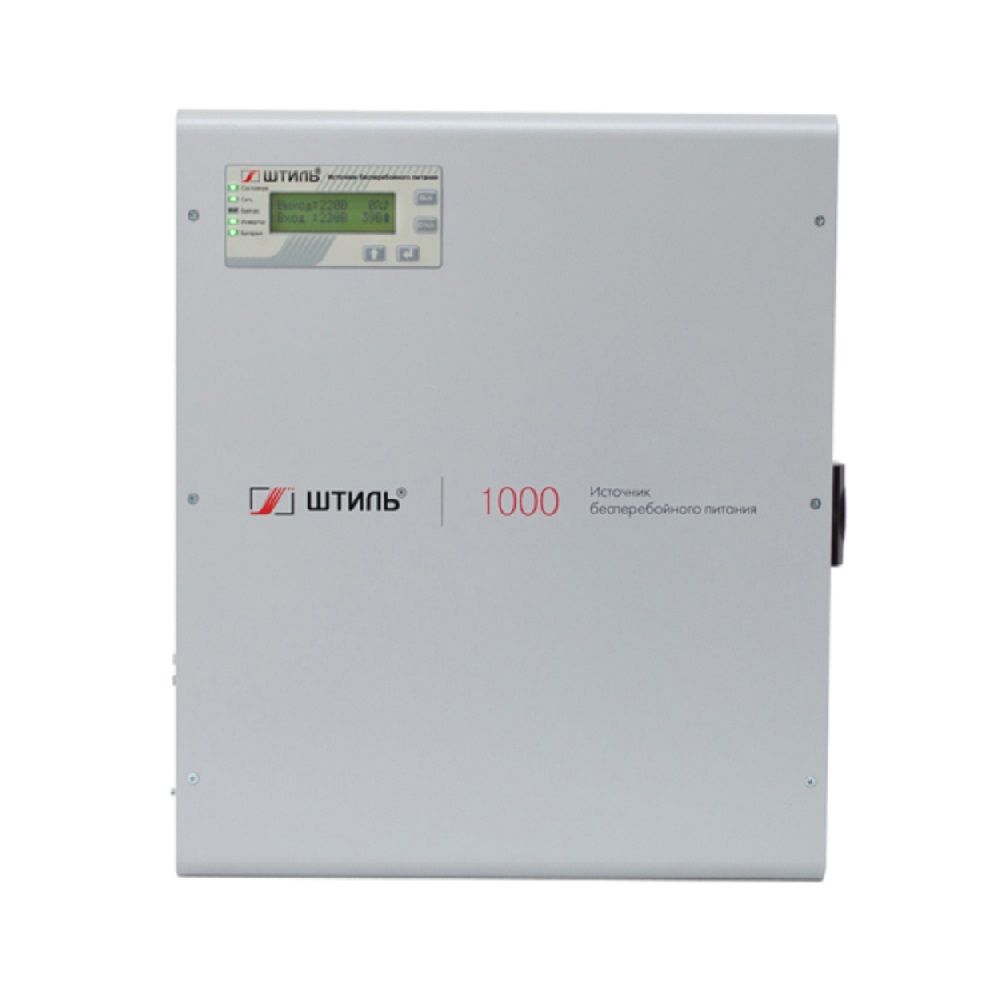

Панель управления
Контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:
- <<Состояние>> - оповещает о режиме работы устройства;
- <<Сеть>> - оповещает о состоянии сети;
- <<Байпас>> - оповещает о переходе на байпас/ЭКО-режим;
- <<Инвертор>> - оповещает о работе инвертора;
- <<Батарея>> - показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость АБ).
Запуск и настройку тестов можно осуществить через меню <<Система>>, п. <<Команда ИБП>>.
Защита
SW1000SL оснащен многоуровневой системой защиты от:
- перегрузки по выходу;
- короткого замыкания;
- внутреннего перегрева.
Поддерживается автоматический перезапуск ИБП после устранения причины срабатывания электронной защиты.
При неисправности SW1000SL автоматически отключает нагрузку или через встроенный электронный байпас переводит её питание на сеть.
Встроенный варистор (2 кВ (<<корпус-провод>>), 1 кВ (<<провод-провод>>), срабатывание - 50 мкс) выполняет защиту от импульсных перенапряжений. Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).
Средства мониторинга
На боковой панели устройства имеется разъем для установки платы расширения интерфейсов. Она предназначена для организации локального/удаленного мониторинга работы ИБП. В ассортименте представлено три модели плат, поддерживающих следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- <<сухие>> контакты;
- Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль и др.).
Работа ИБП с установленной платой удобно контролируется через веб-браузер или программу Shtyl Device Manager (SDM). Плата является дополнительным аксессуаром и не входит в стандартную комплектацию ИБП.
Общие
|
Число фаз
|
1 в 1
|
|
Полная мощность, кВА
|
1
|
|
Активная мощность, кВт
|
0,9
|
|
Режимы работы
|
on-line, автономный, байпас, ECO
|
|
Топология
|
on-line (с двойным преобразованием)
|
|
Форм-фактор
|
настенный
|
|
Страна производитель
|
Россия
|
Входные характеристики
|
Плавный пуск
|
да
|
|
Потребляемая мощность в режиме холостого хода, Вт
|
25
|
|
Максимальный входной ток, А
|
5,9
|
|
Входной коэффициент мощности
|
0,99
|
|
Допустимый диапазон входной частоты, Гц
|
45-65
|
|
Номинальная входная частота, Гц
|
50
|
|
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
|
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
|
|
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
|
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
|
|
Предельный диапазон входного напряжения, В
|
90-295
|
|
Рабочий диапазон входного напряжения, В
|
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
|
|
Номинальное входное напряжение, В
|
220
|
|
Совместимость с генератором
|
да
|
|
Тип входной сети
|
однофазная трехпроводная (L, N, PE)
|
Выходные характеристики
|
Тип выходного напряжения
|
однофазное
|
|
Крест-фактор
|
3:1
|
|
Коэффициент нелинейных искажений выходного напряжения, %
|
<2,5 при линейной нагрузке, <4 при нелинейной нагрузке
|
|
Максимальный выходной ток, А
|
4,5
|
|
Номинальная выходная частота, Гц
|
при работе от сети - соответствует частоте сети
при работе от АБ - устанавливается пользователем: 50/60
|
|
Номинальное выходное напряжение переменного тока, В
|
220
|
|
Форма выходного напряжения
|
чистая синусоида
|
|
Точность стабилизации выходного напряжения, %
|
+-2
|
|
Выходной коэффициент мощности
|
0,9
|
|
Точность стабилизации выходной частоты (при работе от АБ), %
|
+-0,2
|
|
Перегрузочная способность (при работе в режиме on-line или от батарей)
|
101-105% - без ограничения по времени, 105-130% - в течение 60 с, 130-150% - в течение 1 с, более 150% - в течение 0,2 с (с последующим переключением на байпас)
|
|
Перегрузочная способность (при работе через байпас или в режиме ECO)
|
200% - в течение 40 с
|
|
КПД в режиме on-line, %
|
96
|
|
КПД в автономном режиме, %
|
86
|
|
КПД при работе через байпас или в режиме ECO, %
|
99
|
|
Время переключения в автономный режим из режима on-line, мс
|
0
|
|
Время переключения в автономный режим из режима ECO, мс
|
7
|
Аккумуляторные батареи (АБ)
|
Наличие батарей
|
встроенные и внешние (опция)
|
|
Горячая замена встроенных АБ
|
нет
|
|
Время автономной работы (при 80% загрузке ИБП)
|
8 мин
|
|
Срок службы АБ, лет
|
до 7 (в зависимости от условий эксплуатации)
|
|
Функционал управления АБ
|
определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
|
|
Холодный старт
|
да
|
|
Время автономной работы при 100% (50%) загрузке ИБП, мин
|
5 (15)
|
|
Время заряда встроенных АБ, ч
|
не более 8 (до 90% емкости)
|
|
Емкость встроенных АБ, Ач
|
9
|
|
Количество встроенных АБ 12В, шт.
|
3
|
|
Номинальный ток заряда встроенного ЗУ, А
|
1
|
|
Номинальное напряжение АБ, В
|
36
|
|
Тип АБ
|
герметичные, необслуживаемые, свинцово-кислотные
|
Защита
|
Защита от аварии в ИБП
|
электронная аварийная защита
|
|
Защита от <<глубокого>> разряда батарей
|
да
|
|
Электронный автоматический байпас
|
да
|
|
Перегрузка по выходу
|
электронная защита c автовосстановлением
|
|
Короткое замыкание
|
электронная защита c автовосстановлением
|
|
Перегрев
|
электронная защита c автовосстановлением
|
|
Защита от импульсных перенапряжений
|
варистор (2 кВ (<<корпус-провод>>), 1 кВ (<<провод-провод>>),
срабатывание - 50 мкс)
|
|
Защита сети от высокочастотных помех
|
150 кГц - 30 МГц
|
|
Защита нагрузки от сетевых помех (между фазой и нейтралью)
|
до 2,5 кГц
|
Панель управления и интерфейсы
|
Тип индикации
|
ЖК-дисплей и светодиодная индикация
|
|
<<Сухие>> контакты
|
опция (требуется установка карты мониторинга)
|
|
RS-232
|
опция (требуется установка карты мониторинга)
|
|
Звуковой сигнал
|
автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
|
|
Функциональные клавиши
|
<<Вкл>>, <<Откл>>, <<Вверх>>, <<Ввод>>
|
|
ЖК-дисплей
|
отображение рабочего состояния системы и основных входных и выходных параметров
|
|
Светодиодная индикация
|
состояние, сеть, байпас, инвертор, батарея
|
|
mini-USB
|
опция (требуется установка карты мониторинга)
|
|
USB
|
опция (требуется установка карты мониторинга)
|
|
Ethernet
|
опция (требуется установка карты мониторинга)
|
|
RS-485
|
опция (требуется установка карты мониторинга,
обмен данными только с оборудованием <<Штиль>>)
|
|
Датчик температуры
|
опция (требуется установка карты мониторинга)
|
Подключение
|
Входная сеть
|
сетевой кабель с евровилкой
|
|
Нагрузка (выходные разъёмы)
|
EURO F-type с заземлением (2 шт.)
|
Надежность и эксплуатационные характеристики
|
Установка
|
в помещении
|
|
Диапазон рабочей температуры, °С
|
от +5 до +40
|
|
Диапазон температуры хранения, °С
|
от -40 до +40
|
|
Тип охлаждения
|
принудительное (вентиляторное)
|
|
Относительная влажность, %
|
от 0 до 80 (без конденсата)
|
|
Рабочая высота, м
|
до 3000 м над уровнем моря
|
|
Степень защиты от пыли и влаги
|
IP20
|
|
Срок службы, лет
|
не менее 10
|
|
Гарантийный срок, мес
|
24
|
Механические характеристики
|
Габаритные размеры ВхШхГ (без упаковки), мм
|
379х357х112 (без кронштейна для крепления)
379х357х116 (с кронштейном для крепления)
|
|
Габаритные размеры ВхШхГ (в упаковке), мм
|
430х390х160
|
|
Масса, кг
|
15
|
|
Цвет корпуса
|
серый
|
