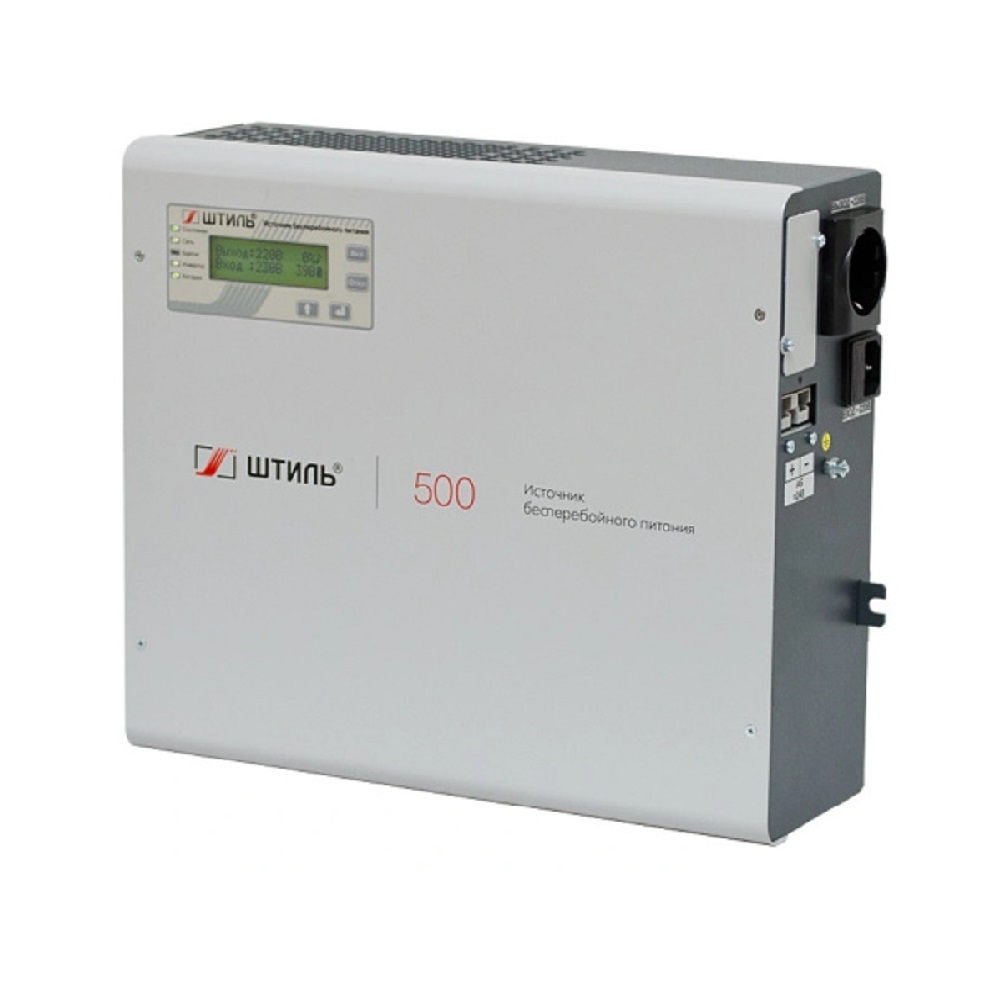

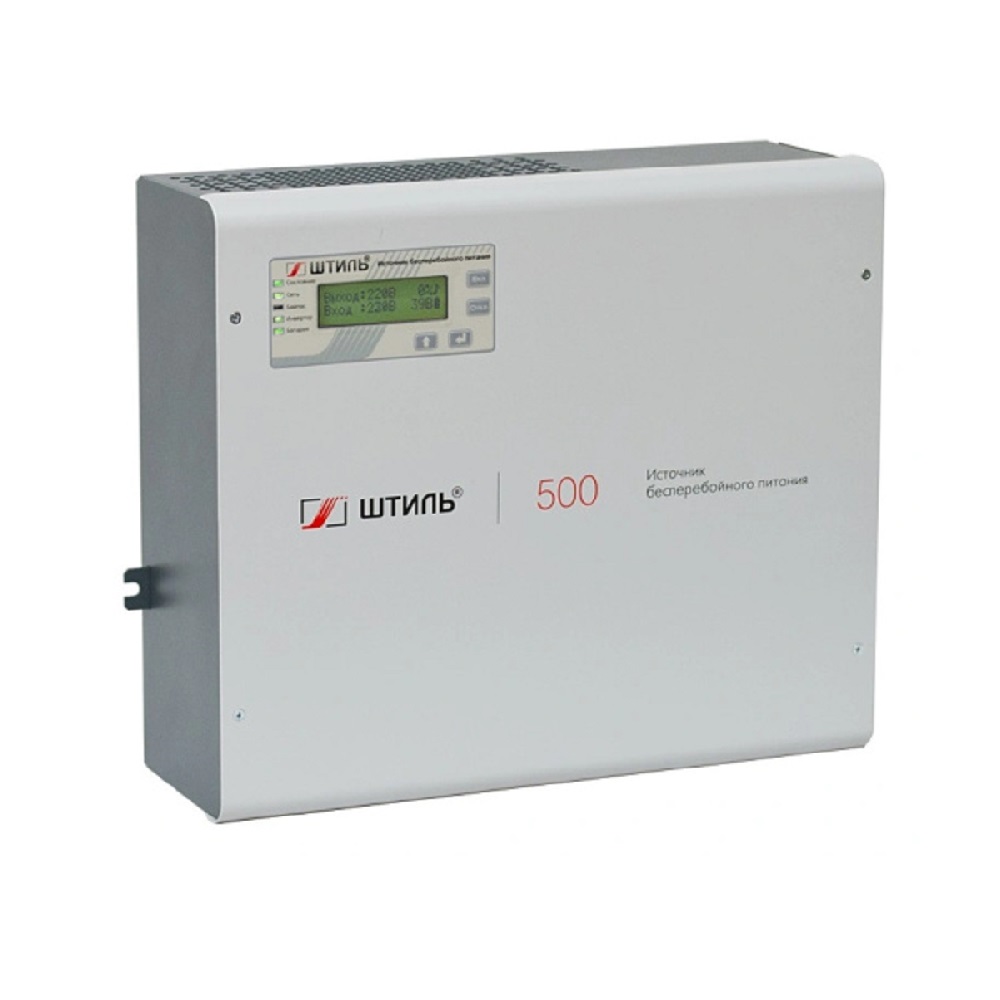

ИБП Штиль Источник бесперебойного питания настенный
Онлайн ИБП SW500SL применяется для обеспечения надежной защиты от перепадов и пропадания сетевого напряжения широкого класса однофазной нагрузки бытового или коммерческого назначения мощностью 500 ВА/400 Вт, например:
- отопительного и нагревательного оборудования;
- насосного оборудования;
- систем водоснабжения и очистки воды;
- систем безопасности и пожаротушения;
- других бытовых приборов небольшой мощности.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW500SL отлично функционирует в связке с дизельгенераторными установками.
ИБП SW500SL работает по принципу двойного преобразования электроэнергии, что позволяет устройству:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением.

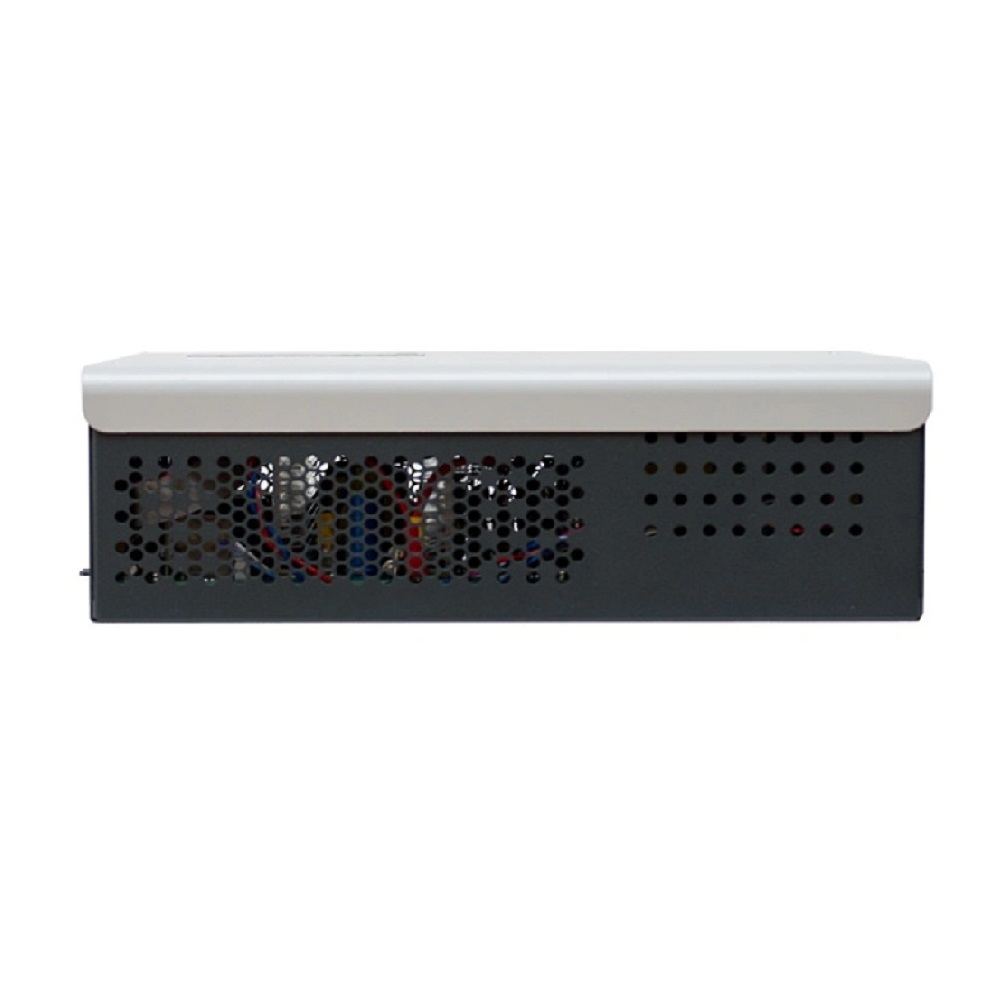

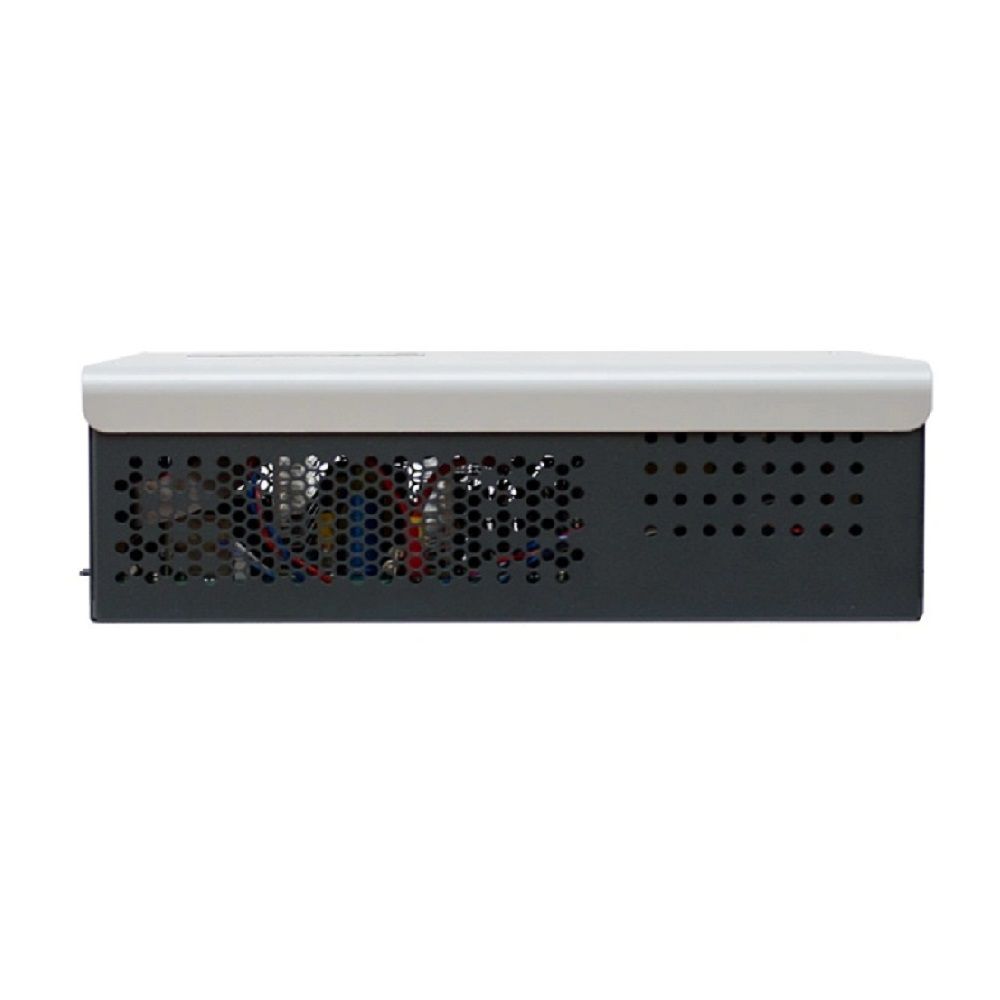

Устройство обладает конвекционной системой охлаждения, что обеспечивает абсолютную бесшумность при работе.
Установка и подключение

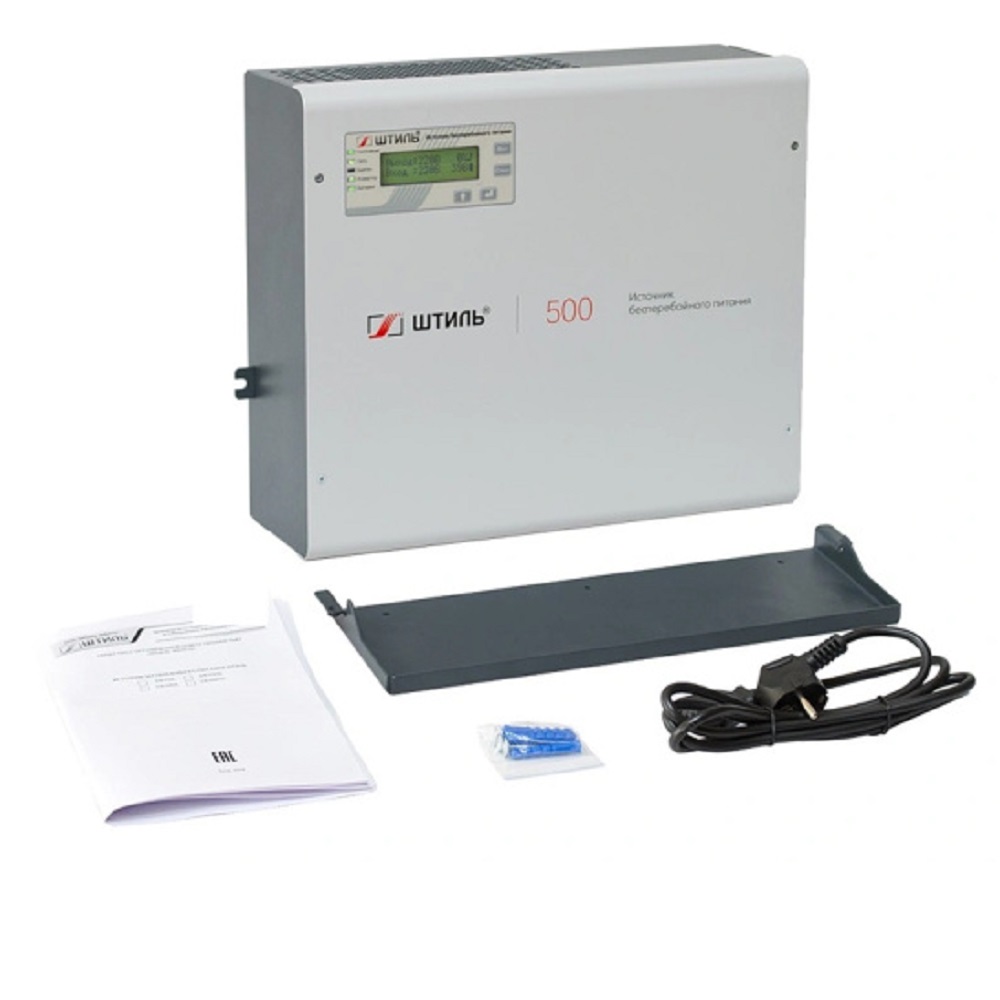

Модель SW500SL крепится на стену с помощью специального кронштейна на задней панели ИБП. Все детали для крепления входят в комплект поставки устройства.

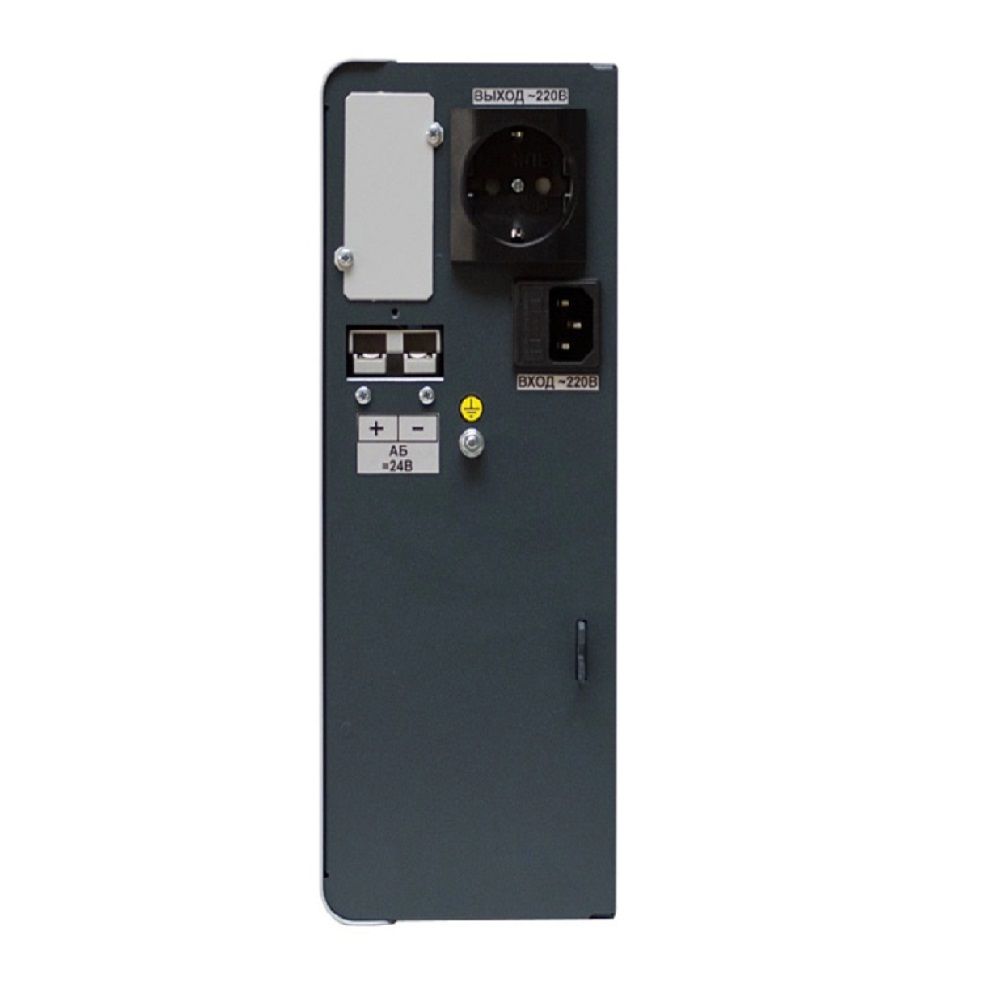

Для подключения нагрузки на правой боковой панели устройства предусмотрена евророзетка, для сети разъем С14.
Автономная работа
ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 10 минут. К ИБП также можно подключить внешний батарейный модуль BM-24-18 ёмкостью 18 Ач, за счет которого время автономной работы нагрузки может быть увеличено до 35 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.
В SW500SL применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.
Защита
SW500SL обладает современной электронной защитой от:
- перегрузки;
- короткого замыкания;
- внутреннего перегрева.
Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание 50 мкс) выполняет защиту от импульсных перенапряжений.
Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).
Кроме того, у SW500SL присутствует аварийная защита от любой неисправности. При её срабатывании нагрузка отключается или безразрывно через встроенный байпас переводится на сеть.

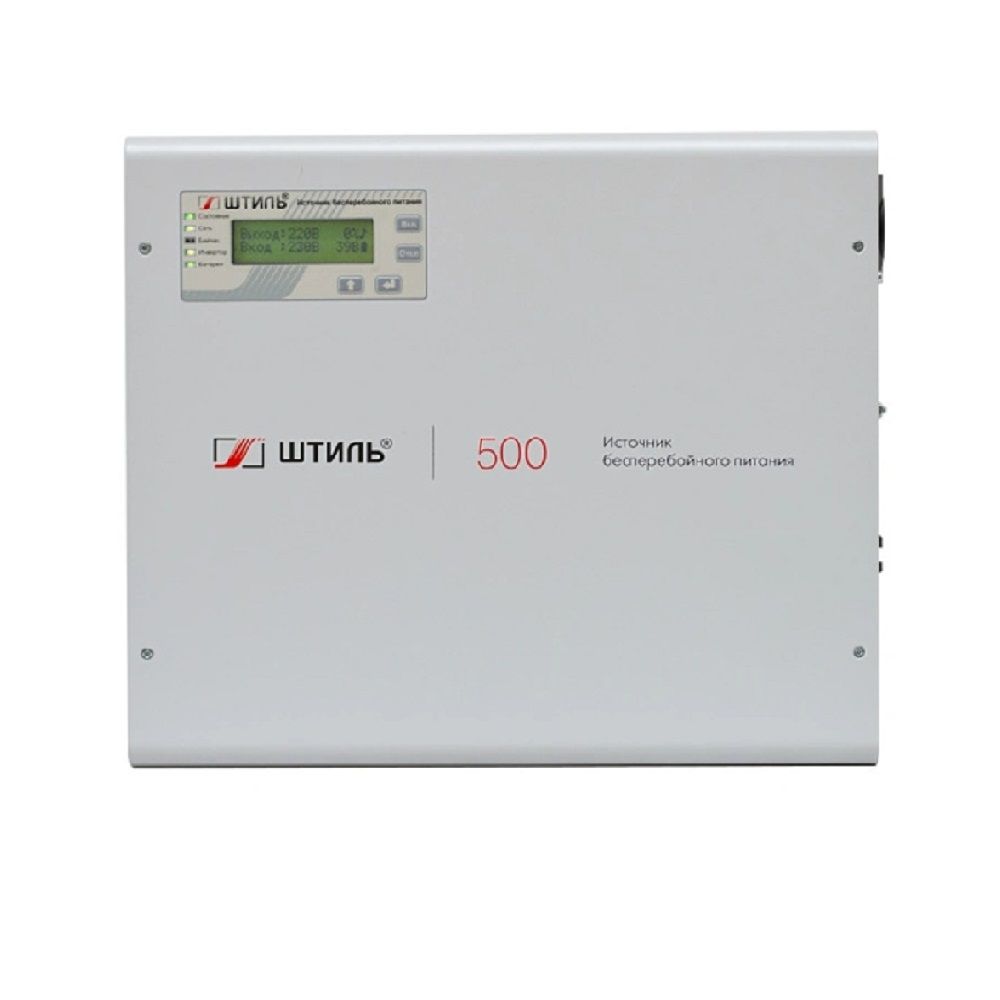

Панель управления
Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:
- «Состояние» режим работы устройства и возникновение аварий;
- «Сеть» состояние сети;
- «Байпас» работа через байпас/ЭКО-режим;
- «Инвертор» работе инвертора;
- «Батарея» состояние батарей.
На ЖК-дисплее можно просматривать следующую информацию:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активную и полную мощность нагрузки;
- аварии с указанием их причин.
Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость АБ).
Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».
Средства мониторинга
В ИБП можно установить плату расширения интерфейсов для организации локального/удаленного мониторинга работы. В ассортименте представлено несколько моделей таких плат, поддерживающих следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль и др.).
Контролировать работу ИБП с установленной платой можно через веб-браузер или программу Shtyl Device Manager (SDM).
Плата является дополнительным аксессуаром и не входит в стандартную комплектацию ИБП.
Общие
|
Число фаз
|
1 в 1
|
|
Полная мощность, кВА
|
0,5
|
|
Активная мощность, кВт
|
0,4
|
|
Режимы работы
|
on-line, автономный, байпас, ECO
|
|
Топология
|
on-line (с двойным преобразованием)
|
|
Форм-фактор
|
настенный
|
|
Страна производитель
|
Россия
|
Входные характеристики
|
Плавный пуск
|
да
|
|
Потребляемая мощность в режиме холостого хода, Вт
|
20
|
|
Максимальный входной ток, А
|
2,7
|
|
Входной коэффициент мощности
|
0,99
|
|
Допустимый диапазон входной частоты, Гц
|
45-65
|
|
Номинальная входная частота, Гц
|
50
|
|
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
|
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
|
|
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
|
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
|
|
Предельный диапазон входного напряжения, В
|
90-295
|
|
Рабочий диапазон входного напряжения, В
|
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
|
|
Номинальное входное напряжение, В
|
220
|
|
Совместимость с генератором
|
да
|
|
Тип входной сети
|
однофазная трехпроводная (L, N, PE)
|
|
Максимальный ток байпаса, А
|
5
|
Выходные характеристики
|
Тип выходного напряжения
|
однофазное
|
|
Крест-фактор
|
3:1
|
|
Коэффициент нелинейных искажений выходного напряжения, %
|
<2,5 при линейной нагрузке, <4 при нелинейной нагрузке
|
|
Максимальный выходной ток, А
|
2,3
|
|
Номинальная выходная частота, Гц
|
при работе от сети соответствует частоте сети
при работе от АБ устанавливается пользователем: 50 (по умолчанию)/60
|
|
Номинальное выходное напряжение переменного тока, В
|
220
|
|
Форма выходного напряжения
|
чистая синусоида
|
|
Точность стабилизации выходного напряжения, %
|
±2
|
|
Выходной коэффициент мощности
|
0,8
|
|
Точность стабилизации выходной частоты (при работе от АБ), %
|
±0,2
|
|
Перегрузочная способность (при работе в режиме on-line или от батарей)
|
101-105% в течение 3 мин, 105-130% в течение 60 с, 130-150% в течение 1 с, более 150% в течение 0,2 с (с последующим переключением на байпас)
|
|
Перегрузочная способность (при работе через байпас или в режиме ECO)
|
200% в течение 40 с
|
|
КПД в режиме on-line, %
|
96
|
|
КПД в автономном режиме, %
|
81
|
|
КПД при работе через байпас или в режиме ECO, %
|
99
|
|
Время переключения в автономный режим из режима on-line, мс
|
0
|
|
Время переключения в автономный режим из режима ECO, мс
|
7
|
Аккумуляторные батареи (АБ)
|
Наличие батарей
|
встроенные и внешние (опция)
|
|
Горячая замена встроенных АБ
|
нет
|
|
Время автономной работы (при 80% загрузке ИБП)
|
12 мин
|
|
Срок службы АБ, лет
|
до 7 (в зависимости от условий эксплуатации)
|
|
Функционал управления АБ
|
определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
|
|
Холодный старт
|
да
|
|
Время автономной работы при 100% (50%) загрузке ИБП, мин
|
10 (22)
|
|
Время заряда встроенных АБ, ч
|
не более 8 (до 90% емкости)
|
|
Емкость встроенных АБ, Ач
|
9
|
|
Количество встроенных АБ 12В, шт.
|
2
|
|
Номинальный ток заряда встроенного ЗУ, А
|
1
|
|
Номинальное напряжение АБ, В
|
24
|
|
Тип АБ
|
герметичные, необслуживаемые, свинцово-кислотные
|
Защита
|
Защита от аварии в ИБП
|
электронная аварийная защита
|
|
Защита от «глубокого» разряда батарей
|
да
|
|
Электронный автоматический байпас
|
да
|
|
Перегрузка по выходу
|
электронная защита c автовосстановлением
|
|
Короткое замыкание
|
электронная защита c автовосстановлением
|
|
Перегрев
|
электронная защита c автовосстановлением
|
|
Защита от импульсных перенапряжений
|
варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),
срабатывание 50 мкс)
|
|
Защита сети от высокочастотных помех
|
150 кГц - 30 МГц
|
|
Защита нагрузки от сетевых помех (между фазой и нейтралью)
|
до 2,5 кГц
|
Панель управления и интерфейсы
|
Тип индикации
|
ЖК-дисплей и светодиодная индикация
|
|
«Сухие» контакты
|
опция (требуется установка карты мониторинга)
|
|
RS-232
|
опция (требуется установка карты мониторинга)
|
|
Звуковой сигнал
|
автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
|
|
Функциональные клавиши
|
«Вкл», «Откл», «Вверх», «Ввод»
|
|
ЖК-дисплей
|
отображение рабочего состояния системы и основных входных и выходных параметров
|
|
Светодиодная индикация
|
состояние, сеть, байпас, инвертор, батарея
|
|
mini-USB
|
опция (требуется установка карты мониторинга)
|
|
USB
|
опция (требуется установка карты мониторинга)
|
|
Ethernet
|
опция (требуется установка карты мониторинга)
|
|
RS-485
|
опция (требуется установка карты мониторинга,
обмен данными только с оборудованием «Штиль»)
|
|
Датчик температуры
|
опция (требуется установка карты мониторинга)
|
Подключение
|
Входная сеть
|
сетевой кабель с евровилкой
|
|
Нагрузка (выходные разъёмы)
|
EURO F-type с заземлением (1 шт.)
|
Надежность и эксплуатационные характеристики
|
Установка
|
в помещении
|
|
Диапазон рабочей температуры, °С
|
от +5 до +40
|
|
Диапазон температуры хранения, °С
|
от -40 до +40
|
|
Тип охлаждения
|
конвекционное (безвентиляторное)
|
|
Относительная влажность, %
|
от 0 до 80 (без конденсата)
|
|
Рабочая высота, м
|
до 3000 м над уровнем моря
|
|
Степень защиты от пыли и влаги
|
IP20
|
|
Срок службы, лет
|
не менее 10
|
|
Гарантийный срок, мес
|
24
|
Механические характеристики
|
Габаритные размеры ВхШхГ (без упаковки), мм
|
287х357х112 (без кронштейна для крепления)
287х357х116 (с кронштейном для крепления)
|
|
Габаритные размеры ВхШхГ (в упаковке), мм
|
390х360х160
|
|
Масса, кг
|
11
|
|
Цвет корпуса
|
серый
|
