Парус 12-1П исп. 1 служит для обеспечения непрерывной работы устройств, требующих напряжения питания 12 В, и предназначен для круглосуточной работы.

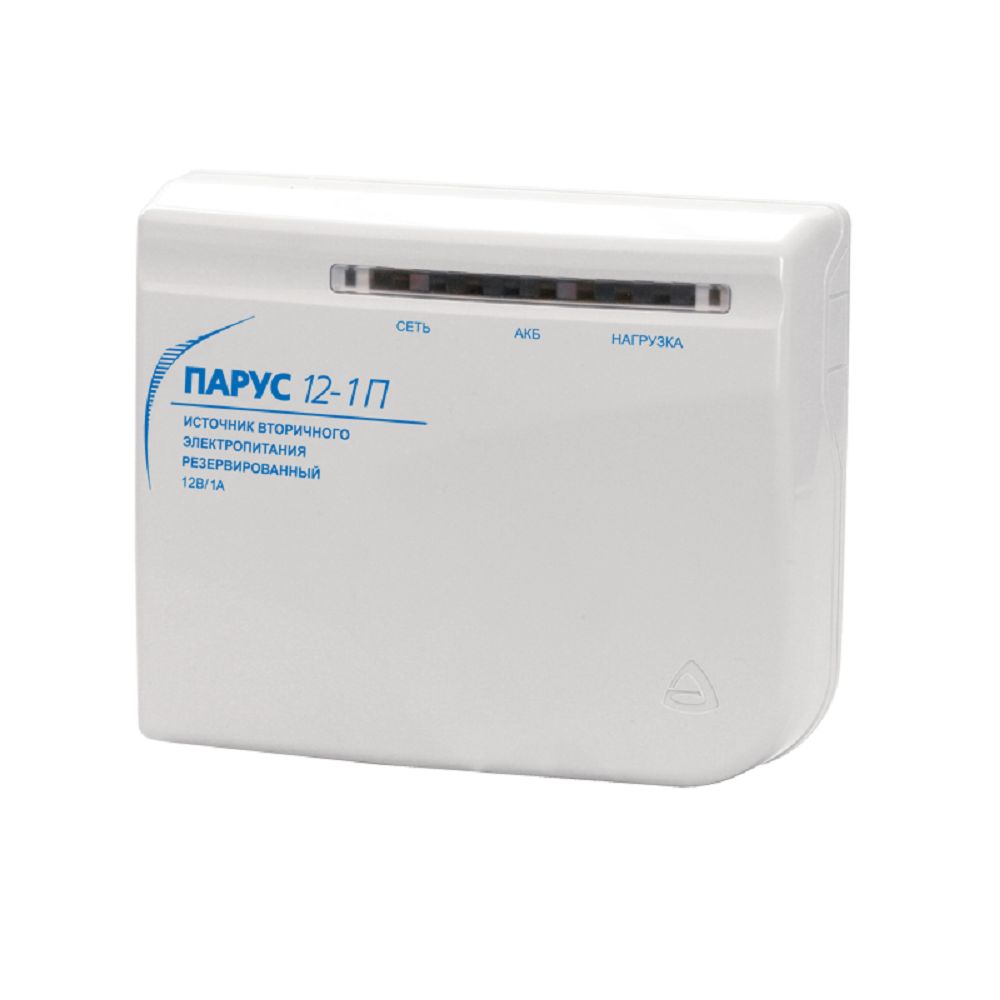

Три светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети и на выходе источника. Индикатор "Сеть" светится зелёным светом при наличии напряжения в сети и гаснет при отсутствии напряжения. Индикатор "АКБ" горит зеленым светом при заряженном аккумуляторе и гаснет при отсутствии резервного питания.
Руководство по эксплуатации
Расположенный слева на корпусе переключатель «ВКЛ/ВЫКЛ» позволяет вручную включать/выключать выходное напряжение.
- Возможность работы с перегрузкой по току и емкостной нагрузкой до 2200 мкФ.
- Два выхода для подключения нагрузки.
- Электронная защита:
- от «переполюсовки» и глубокого разряда АКБ
- от глубокого разряда и перезаряда АКБ
- от короткого замыкания и перегрузки на выходе

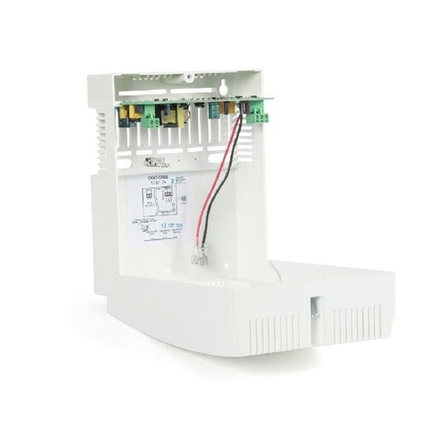

- Для блокировки отключения выхода +12 В на плате установлен джампер J1.
- Три светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Постоянное выходное напряжение при наличии сети |
12,9 - 13,9 В |
| Постоянное выходное напряжение при отсутствии сети |
10,0 - 13,0 В |
| Величина напряжения пульсаций, не более |
80 мВ |
| Максимальный длительный выходной ток |
1 А ± 5% |
| Напряжение питания (ток переменный) |
176...253 В |
| Мощность, потребляемая от сети, не более |
20 ВА |
| Номинальная емкость резервной аккумуляторной батареи |
1,2 Ач |
| Диапазон рабочих температур |
-20... 55 °С |
| Относительная влажность воздуха при температуре +35 ° С, без конденсации влаги, не более |
95% |
| Средняя наработка на отказ, не менее |
40 000 ч |
| Масса без аккумуляторной батареи, не более |
350г |
| Габаритные размеры |
151х186х60 мм |
| Срок службы, лет |
10 лет |
