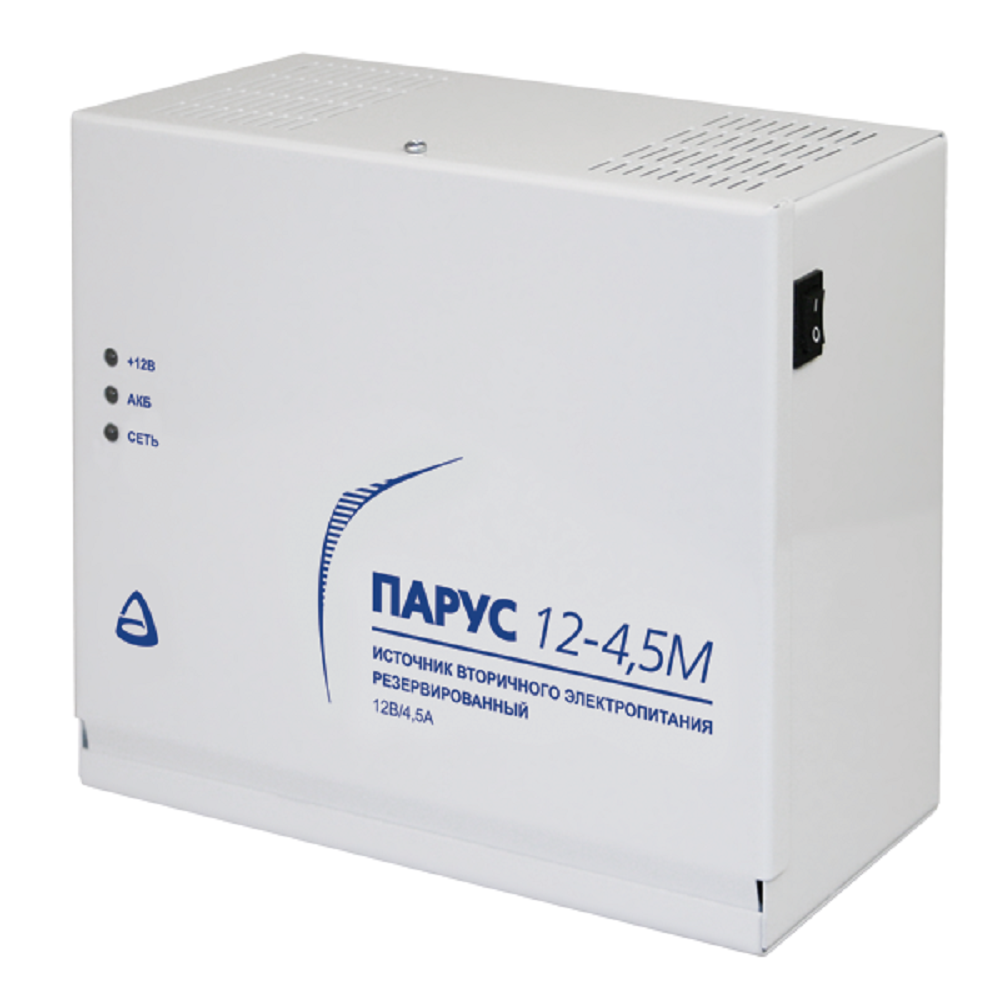

Парус 12-4,5М предназначен для обеспечения бесперебойного электропитания устройств охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 12 В постоянного тока.
Резервированный источник вторичного электропитания Парус 12-4,5М имеет на передней панели световые индикаторы: "СЕТЬ" индицирует наличие сетевого напряжения; "ВЫХОД" индицирует наличие выходного напряжения или наличие неисправности.
На боковой панели Парус 12-4,5М расположен переключатель "Выход", предназначенный для включения/выключения выходного напряжения. При отключенном переключателе "Выход", индикатор "ВЫХОД" горит красным светом и выдаётся однотонный звуковой сигнал. Блокировка отключения выходного напряжения осуществляется замыканием джампера JP, установленного на плате.
При питании от сети и при срабатывании защиты от перегрузки отключается выход +12В, индикатор "ВЫХОД" загорится красным светом и выдаётся однотонный звуковой сигнал.
При питании от сети или от аккумулятора и при коротком замыкании выхода перегорает предохранитель FU2, загорается индикатор "ВЫХОД" красным цветом и выдается однотонный звуковой сигнал.
Не допускается продолжительная работа ИВЭПР в режиме короткого замыкания или перегрузки.
Заряд аккумулятора происходит в буферном режиме напряжением 13,7...13,9 В.
При глубоком разряде АКБ выход +12В отключается, индикатор "ВЫХОД" загорается красным цветом и выдается однотонный звуковой сигнал. При установке в Парус 12-4,5М разряженного аккумулятора, индикатор "СЕТЬ" горит желтым цветом, пока аккумулятор не будет заряжен.
- Металлический корпус;
- Электропитание Парус 12-4,5М осуществляется от сети переменного тока 50 Гц напряжением от 160 В до 250 В или от встроенного аккумулятора номинальной емкостью 7 Ач/12Ач и напряжением 12 В;
- Сохранение работоспособности при пониженном питании от сети переменного тока 50 Гц до 160 В;
- Возможность работы с перегрузкой по току и емкостной нагрузкой до 16000 мкФ;
- Защита от "переполюсовки" и глубокого разряда аккумулятора;
- Пониженное напряжение пульсаций на выходе (не более 30 мВ от пика до пика);
- КПД источника при номинальной нагрузке при питании от сети в диапазоне от 160 до 250 В не менее 85 %;
- Подача звукового сигнала при коротком замыкании или перегрузке при питании от сети 220 В или от встроенного аккумулятора.
- Два светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Постоянное выходное напряжение при питании от сети переменного тока 220 В, 50 Гц |
от 13,0 до 13,8 В |
| Постоянное выходное напряжение при отсутствии сетевого напряжения |
от 10,0 до 13,0 В |
| Пульсации напряжения (от пика до пика) на частоте 50 Гц, не более |
100 мВ |
| Максимальный выходной ток |
4,5 А |
| Максимальный выходной ток в течение одной минуты - кратковременная перегрузка по току |
6 А |
| Емкостная нагрузка, до |
16000 мкФ |
| Напряжение питания от сети (переменный ток 50 Гц) |
от 176 до 253 В |
| Мощность, потребляемая от сети переменного тока во всех режимах, не более |
120 ВА |
| Номинальная ёмкость / напряжение аккумулятора |
12 Ач, 12 В |
| Ток потребления от аккумулятора при отключенной нагрузке, не более |
30 мА |
| Номинальный ток заряда аккумулятора |
0,5 А |
| Напряжение срабатывания защиты от глубокого разряда АБ |
от 10,0 до 10,5 В |
| Максимальное коммутируемое напряжение / ток по выходу «НСП» |
72 В / 50 мА |
| Диапазон рабочих температур |
от -30 до +55 °С |
| Относительная влажность воздуха при + 40 °С, не более |
95 % |
| Габаритные размеры, не более |
225 x 190 x 125 мм |
| Степень защиты оболочкой при монтаже на ровную поверхность |
IP30 |
| Масса без аккумулятора, не более |
1,5 кг |
| Срок службы |
10 лет |
