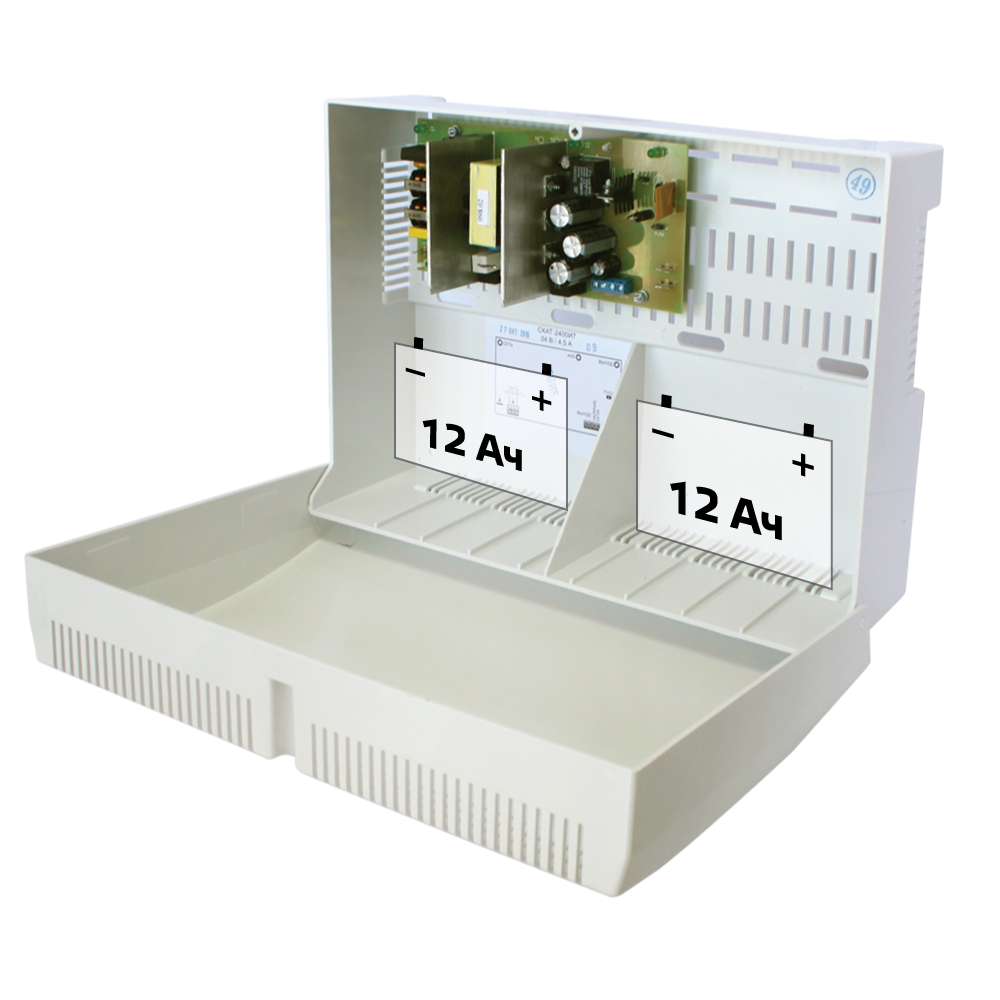

Источник вторичного электропитания резервированный РАПАН-24/5 предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока и токами потребления 4,5 А, а также резервного электропитания устройств с токами потребления до 5 А.
РАПАН-24/5 предназначен для электропитания нагрузки от сети, при её наличии, и от аккумуляторной батареи в отсутствии сети. Источник вторичного электропитания рассчитан на круглосуточный режим работы и предназначен для эксплуатации в закрытых помещениях.
Особенности ББП РАПАН-24/5
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- питание нагрузки стабилизированным напряжением согласно п. 2 таблицы 1 при наличии напряжения в электрической сети, режим «Основной»;
- резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы 1 (режим «РЕЗЕРВ»);
- автоматический переход на резервное питание от АКБ при отключении электрической сети;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, согласно п. 4 таблицы 1;
- защита АКБ от глубокого разряда;
- защита от переполюсовки клемм АКБ;
- электронная защита от короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания в режиме «ОСНОВНОЙ»;
- защита нагрузки от аварии изделия;
- выдача информационного сообщений “НАЛИЧИЕ СЕТИ” посредством переключения контактов реле;
- режим «ХОЛОДНЫЙ ПУСК» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».
Технические характеристики ББП РАПАН-24/5
| 1 |
Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В |
175…245 |
| 2 |
Выходное напряжение постоянного тока (Как при наличии, так и при отсутствии напряжения сети), В |
20…28 |
| 3 |
Номинальный ток нагрузки, А |
0…4,5 |
| 4 |
Ток заряда АКБ стабилизированный, А |
0,45…0,65 |
| 5 |
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при
заряженной АКБ, кратковременно (5 сек.), А |
5 |
| |
ВНИМАНИЕ! Длительное потребление тока более 4,5 А недопустимо |
| 6 |
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В |
21…22 |
| 7 |
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более |
40 |
| 8 |
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более |
5 |
| 9 |
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
| 10 |
Рекомендуемая ёмкость АКБ, Ач |
7-12 |
| 11 |
Количество АКБ, шт. |
2 |
| 12 |
Характеристики релейного выхода |
напряжение, В, не более |
60 |
| ток, мА, не более |
50 |
| 13 |
Сечение провода, зажимаемого в клеммах колодок, мм2, не более |
2,5 |
| 14 |
Габаритные размеры ШхГхВ, не более, мм |
без упаковки |
333х240х134 |
| в упаковке |
350х247х140 |
| 15 |
Масса, НЕТТО (БРУТТО), кг, не более |
1,20 (1,45) |
| 16 |
Диапазон рабочих температур, °С |
-10…+40 |
| 17 |
Относительная влажность воздуха при 25 °С, %, не более |
80 |
| |
ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) |
| 18 |
Степень защиты оболочкой по ГОСТ 14254-96 |
IP20 |
