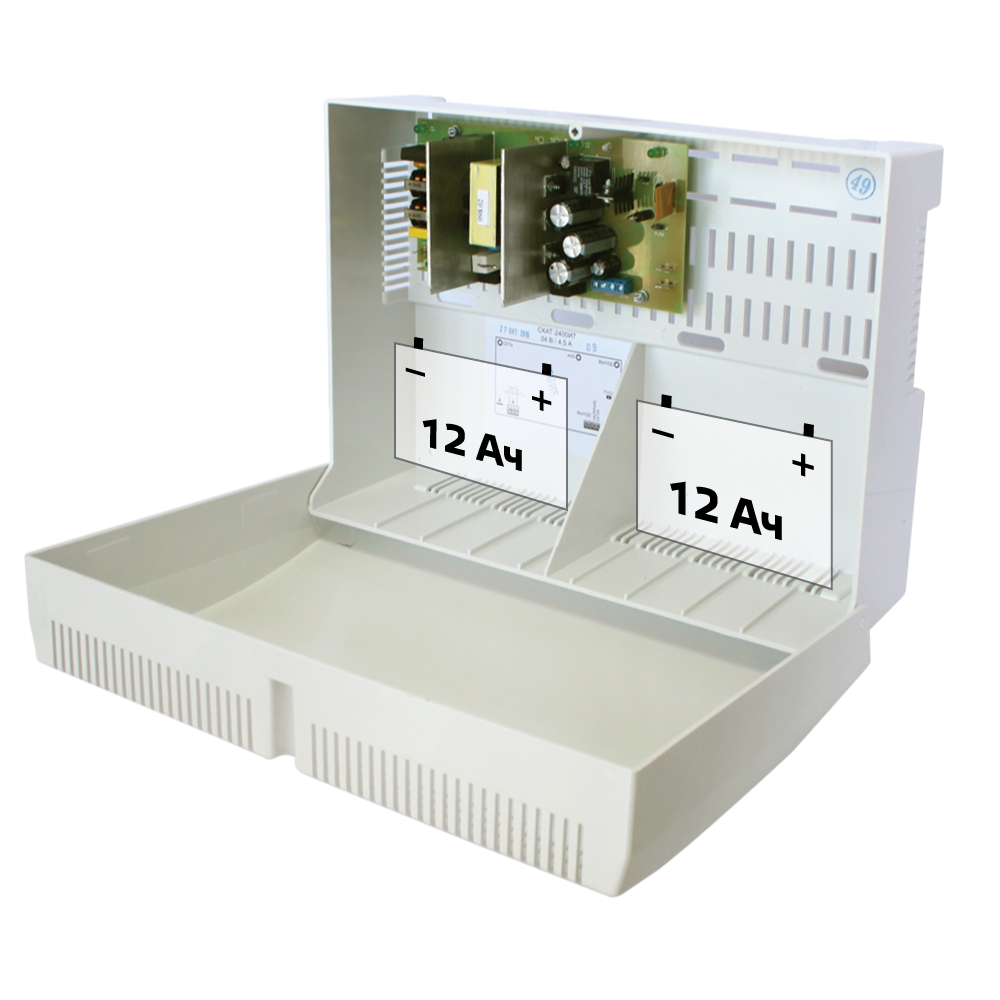

24 В, 2,5 А, кратковременно и в режиме резерва до 3,5 А. Пластиковый корпус под 2 АКБ 12 Ач. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора — Сеть, АКБ, Выход и информационный выход «Наличие сети», защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск
Особенности. СКАТ-2400 обеспечивает
- световую индикацию наличия напряжения электрической сети
- световую индикацию наличия выходного напряжения
- световую индикацию наличия АКБ
- питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»)
- резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы (режим «РЕЗЕРВ»)
- автоматический переход на резервное питание от АКБ при отключении электрической сети
- контроль наличия АКБ
- оптимальный заряд АКБ при наличии напряжения в электрической сети, согласно п. 4 таблицы
- защиту АКБ от глубокого разряда
- защиту от переполюсовки клемм АКБ
- электронную защиту от короткого замыкания клемм АКБ
- защиту от короткого замыкания на выходе с отключением выходного напряжения
- автоматическое восстановление выходного напряжения после устранения причины замыкания в режиме «ОСНОВНОЙ»
- защиту нагрузки от аварии изделия
- выдачу информационного сообщений “НАЛИЧИЕ СЕТИ” посредством переключения контактов реле
- режим «ХОЛОДНЫЙ ПУСК» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».
Паспорт на прибор
Сертификация ТР ПБ
Сертификация ТР ТС
СКАТ-2400. Технические характеристики
| 1 |
Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В |
175…245 |
| 2 |
Выходное напряжение постоянного тока (Как при наличии, так и при отсутствии напряжения сети), В |
20…28 |
| 3 |
Ток нагрузки номинальный, A |
0…2,5 |
| 4 |
Ток заряда АКБ стабилизированный, А |
0,45…0,65 |
| 5 |
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно (5 сек.), А |
3,5 |
| 6 |
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В |
21…22 |
| 7 |
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более |
40 |
| 8 |
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более |
5 |
| 9 |
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
| 10 |
Рекомендуемая емкость АКБ, Ач |
7—12 |
| 11 |
Количество АКБ, шт. |
2 |
| 12 |
Характеристики релейного выхода |
напряжение, В, не более, |
60 |
| ток, мА, не более, |
50 |
| 13 |
Сечение провода, зажимаемого в клеммах колодок, мм2, не более |
«ВЫХОД» и «НАЛИЧИЕ СЕТИ» |
1,5 |
| «СЕТЬ» |
2,5 |
| 14 |
Габаритные размеры ШхГхВ, мм, не более |
без упаковки |
333х240х134 |
| в упаковке |
350х247х140 |
| 15 |
Масса, НЕТТО (БРУТТО), кг, не более |
1,0 (1,3) |
| 16 |
Диапазон рабочих температур, °С |
-10…+40 |
| 17 |
Относительная влажность воздуха при 25 °С, %, не более |
80 |
| 18 |
Степень защиты оболочкой по ГОСТ 14254-96 |
IP20 |
