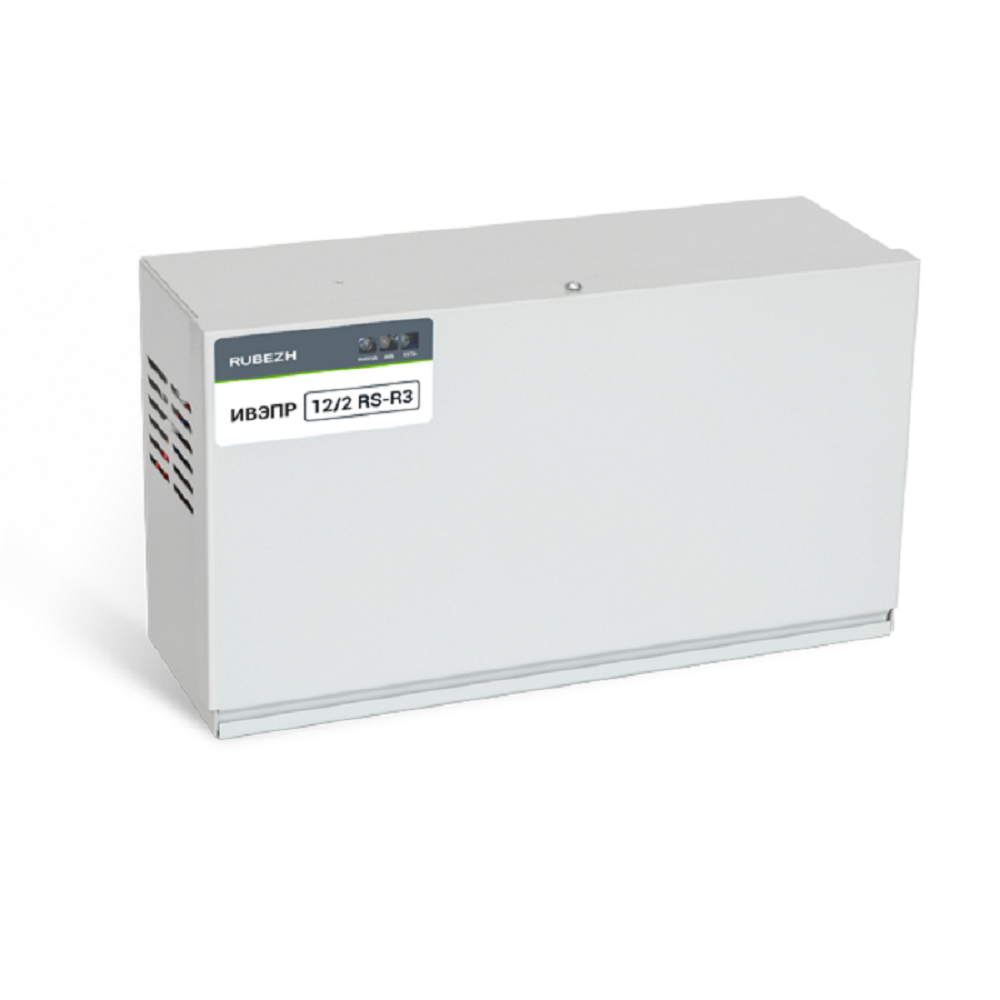

Источник имеет адрес в системе и функцию формирования и передачи по адресной линии связи информации о своем состоянии в приёмно-контрольный прибор «Рубеж-2ОП» прот. R3. ИВЭПР 12/2 RSR ПРОТ. R3 имеет два питающих выхода с раздельной защитой от короткого замыкания. Источник соответствует требованиям ГОСТ Р 53325.
Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 2 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник сертифицирован на соответствие ГОСТ Р 53325-2009.
Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 следующие сообщения:
СОБЫТИЯ:
- Разряд АКБ1
- Разряд АКБ1 устранён
- Отсутствие АКБ1
- АКБ1 подключен
- Нет сетевого напряжения
- Разряд АКБ2
- Разряд АКБ2 устранён
- Отсутствие АКБ2
- АКБ2 подключен
- Есть сетевое напряжение
НЕИСПРАВНОСТИ:
- Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
- Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
- Глубокий разряд АКБ1
- Глубокий разряд АКБ2
Источник также передает в ППКП текущие значения сетевого напряжения, выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.
СХЕМНОЕ РЕШЕНИЕ
- два независимых выхода питания;
- возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
- выходное напряжение гальванически развязано от корпуса.
Индикатор СЕТЬ:
- при наличии сети 230 В - светится зеленым светом;
- при отсутствии сети 230 В - не светится.
Индикатор ВЫХОД:
- при наличии напряжения хотя бы на одном на выходе (нет КЗ) - светится зеленым цветом;
- при отсутствии выходного напряжения – не светится.
Индикатор АКБ:
- при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом;
- при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);
- при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
| Входное напряжение сети |
130…265 В |
| Номинальный ток нагрузки» |
0...2 А |
| Максимальный кратковременный ток нагрузки |
3 А (в течение 15 мин) |
Выходное постоянное напряжение
— при работе от сети
— при работе от АКБ |
13,3…13,8 В
9,4…13,5 В |
| Напряжение отключения АКБ при защите от глубокого разряда |
10,4 В ± 0,3 В |
| Собственное потребление источника от АКБ в резервном режиме |
не более 30 мА |
| Потребление источника в режиме защиты АКБ от глубокого разряда |
не более 10 мА |
| Суммарная емкость нагрузок |
не более 3300 мкФ |
| Мощность, потребляемая от сети переменного тока |
не более 60 Вт |
| Диапазон рабочих температур |
от -25 ºС до +50 ºС |
| Наработка на отказ |
не менее 40 000 ч. |
| Средний срок службы |
10 лет |
