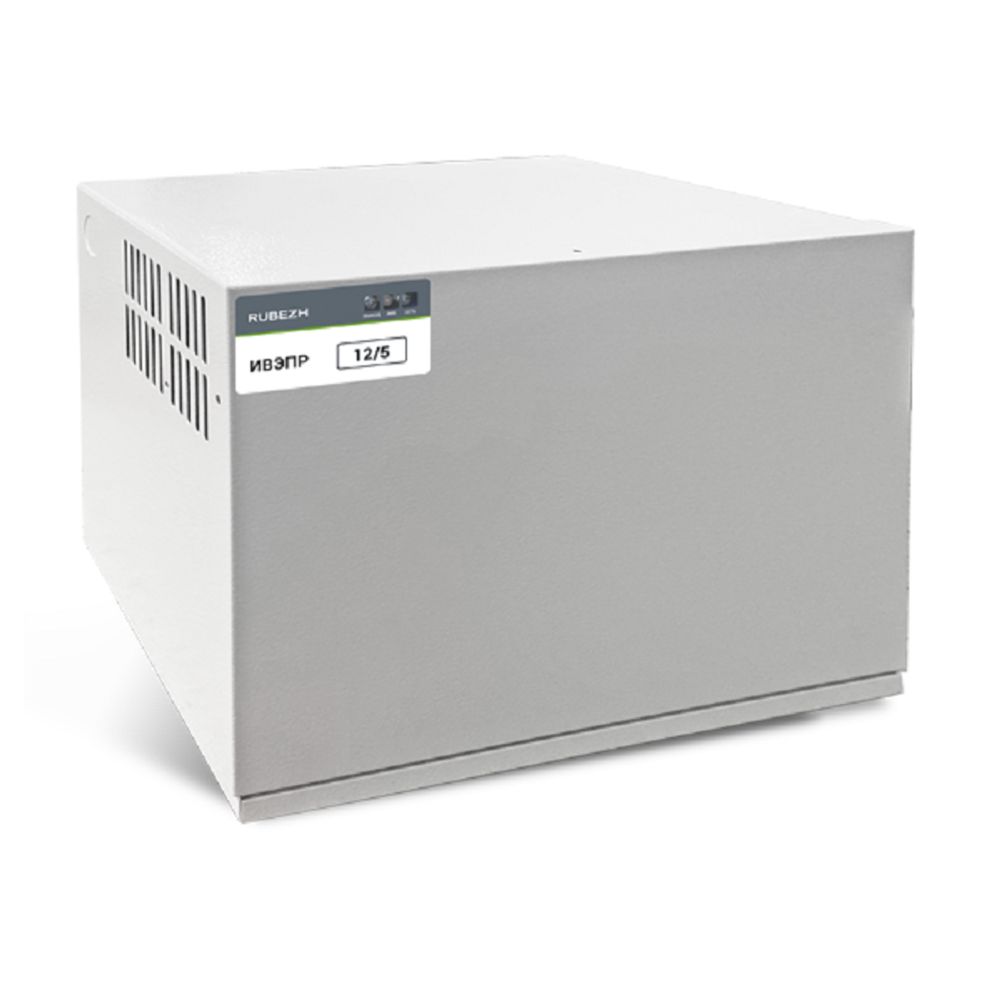

Источник бесперебойного питания. Входное напряжение 130 265В. Выходное напряжение 13,4 13,8В. Номинальный ток нагрузки 5А. Диапазон температур -25 +50С. IP20. Габаритные размеры 342х250х210 мм. Масса 4,5 кг. Под 2АКБ 40 Ач. Реле выхода и возможность подключения боксов резервного питания БР12.
Предназначен для стабильного круглосуточного электропитания средств охранной и пожарной сигнализации, а также систем видеонаблюдения.
В состав схемы ИВЭПР 12/5 2х40-Р БР входит «электронный ключ», позволяющий постоянно тестировать наличие и состояние аккумуляторной батареи, а также управлять процессом её заряда.
Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи.
Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи и сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»).
К блоку питания ИВЭПР 12/5 2х40-Р БР есть возможность подключения дополнительных аккумуляторных боксов резервного питания БР-12.
Особенности ИВЭПР 12/5 2х40-Р БР:
- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
- защиту аккумуляторной батареи от глубокого разряда путём отключения нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
- электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
- защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
- защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника.
Технические характеристики
- Выходное напряжение, В: 13,4 - 13,8
- Номинальный ток выхода, А: 5
- Рекомендуемый АКБ: 2х40 Ач
- Напряжение питания, В: 130 - 265
- Диапазон рабочих температур, °С: -25...+50
- Степень защиты, IP: 20
- Габаритные размеры, мм: 342х250х210
- Масса (без аккумулятора) , не более, кг: 4,5
