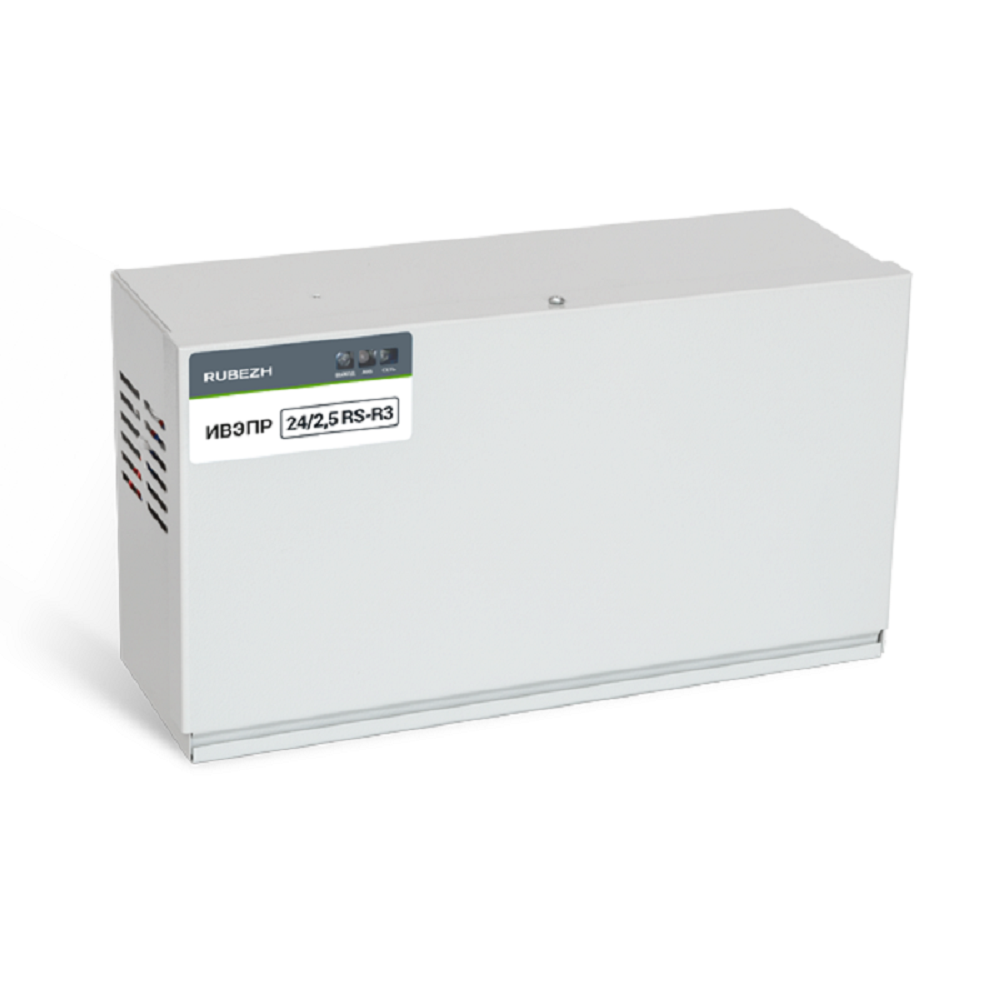

Источники вторичного электропитания резервированные ИВЭПР 24/2,5 RS-R3 с протоколом R3 соответствуют требованиям ГОСТ Р 53325-2012, имеют сертификат соответствия требованиям Технического регламента о пожарной безопасности и предназначены для бесперебойного электропитания устройств с номинальным напряжением питания 24В постоянного тока. Источники имеют функцию формирования и передачи информации в приемно-контрольные приборы адресной системы ОПС «Рубеж-2ОП» прот.R3 по адресной линии связи с использованием протокола передачи данных RS-R3.
ИВЭПР 24/ХХ RS-R3 выпускается в нескольких исполнениях в разных корпусах с возможностью установки АКБ различной ёмкости (см. таблицу исполнений). Источник автоматически переходит в режим работы от АКБ при пропадании напряжения сети, и автоматически возвращается в режим работы от сети при восстановлении сетевого напряжения.
Функция резервирования осуществляется от двух герметизированных необслуживаемых свинцово-кислотных аккумуляторных батарей (АКБ) напряжением 12 В, ёмкостью 7, 12 или 17 А*ч (в зависимости от исполнения).
Источник обеспечивает: защиту от короткого замыкания на выходе с автоматическим восстановлением напряжения после устранения аварийного режима; электронную защиту при замыкании клемм АКБ и от переполюсовки АКБ. защиту схемы источника от повреждений при скачках сетевого напряжения за счет наличия, металлоксидного варистора, защиту аккумуляторных батарей в резервном режиме от глубокого разряда путем отключения нагрузки.
Источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы с нагрузкой, превышающей номинальную, и (или) при повышенной температуре окружающей среды.
Конструкция
Источник состоит из металлического корпуса с установленной внутри платой. На плате находятсяимпульсный преобразователь напряжения сети 230 В в постоянное напряжение 27,2 В и схемы защиты, индикации, заряда и контроля АКБ.
Выходное напряжение преобразователя 27,2 В является также напряжением питания схем заряда АКБ. Источник имеет независимые схемы контроля и заряда для каждой из АКБ. К выходу преобразователя 27,2 В через клеммы «+Р»; «–Р» может подключаться необходимое количество внешних боксов БР 24 с дополнительными АКБ и схемами подзаряда и контроля.
Степень защиты оболочки IP20 по ГОСТ 14254-96.
Выход источника гальванически изолирован от корпуса.
На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).
Технические характеристики
Питание источника осуществляется от сети переменного тока при сетевом напряжении от 130 до 265 В и частоте от 47 до 63 Гц. Выходное напряжение в диапазоне токов нагрузки от 0 до 2,5 А:
при работе от сети – от 26,8 до 27,6 В;
при работе от АКБ – от 18,8 до 27,2 В.
Пульсации выходного напряжения в режиме работы от сети, не более 60 мВ от пика до пика. Номинальный ток нагрузки (без учета тока заряда АКБ) – от 0 до 2,5 А. Допускается кратковременный ток нагрузки до 4 А (при работе от сети и подключенной АКБ).
При работе от сети переменного тока источник обеспечивает автоматический заряд АКБ. Максимальный ток заряда каждой АКБ составляется от 0,25А до 0,45А. Источник не производит заряд АКБ с напряжением ниже 20,0 В, поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации. При работе от АКБ источник обеспечивает защиту АКБ от глубокого разряда. При снижении напряжения на АКБ до величины 20,2…21,4 В источник отключает АКБ от нагрузки.
Эксплуатация
Источник предназначен для круглосуточной непрерывной эксплуатации при:
- температуре окружающей среды от минус 25 до плюс 50 °С (в зависимости от модели источника питания.);
- относительной влажности воздуха (93%±2)%, без образования конденсата.
Наработка на отказ – не менее 40000 ч.
Средний срок службы – не менее 10 лет.
