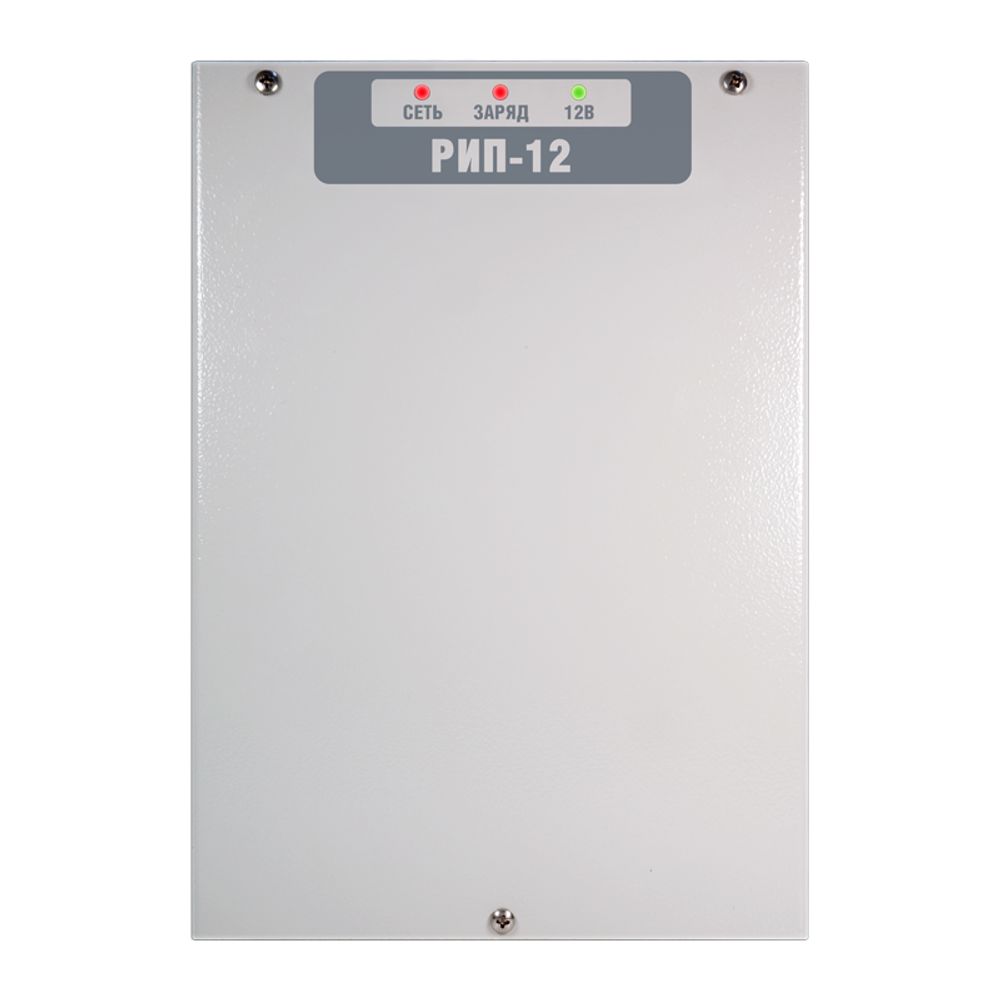

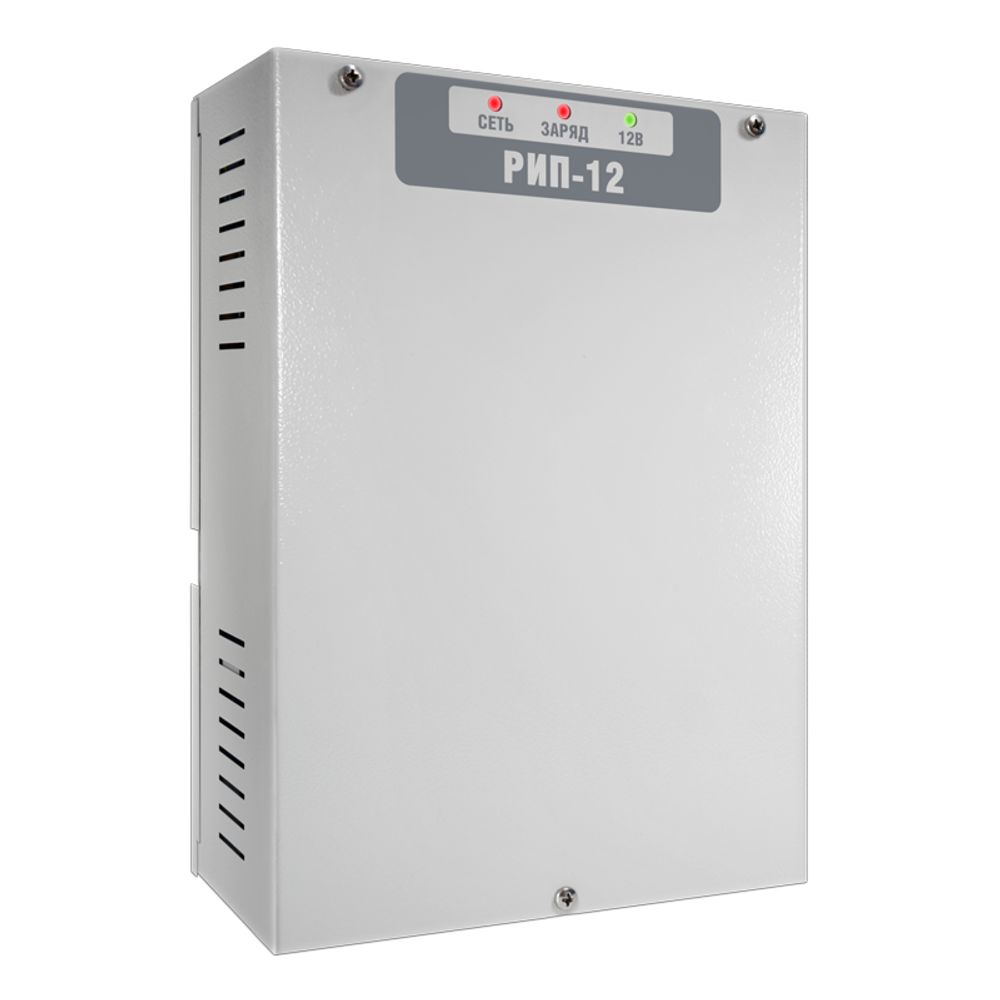

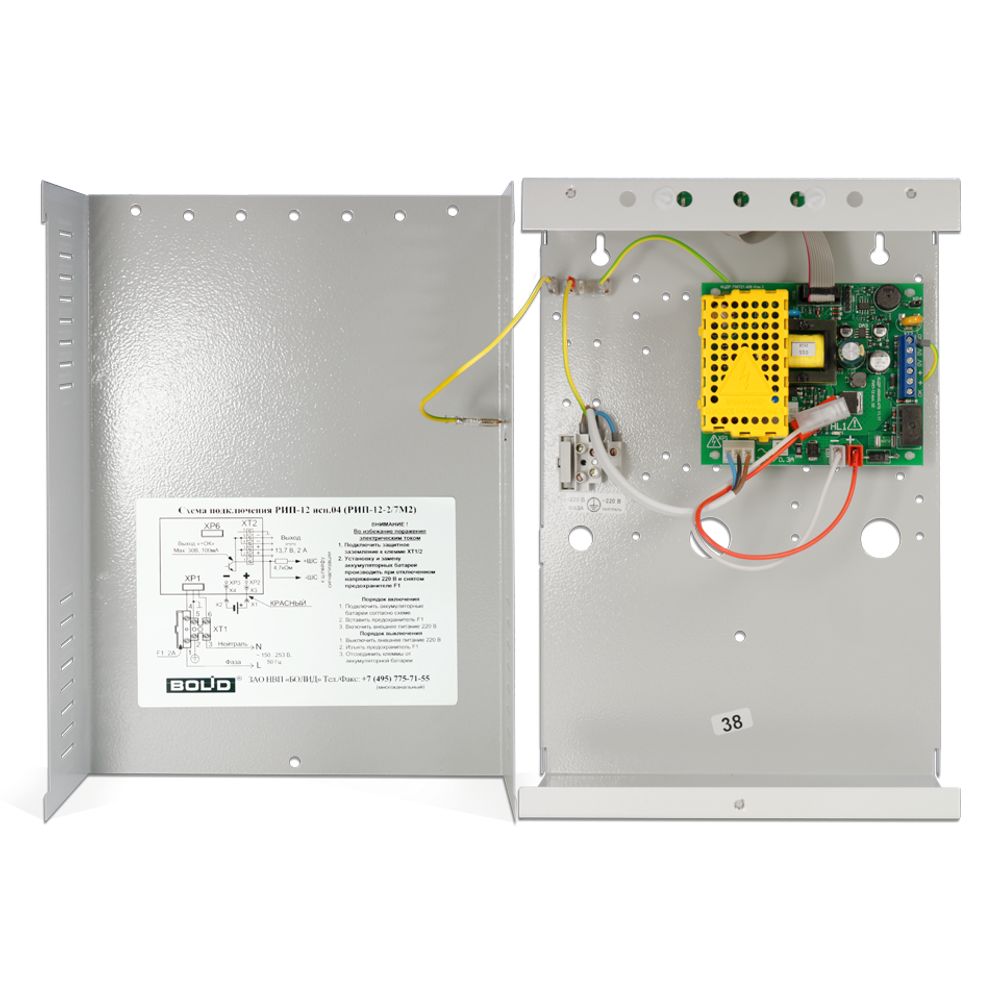

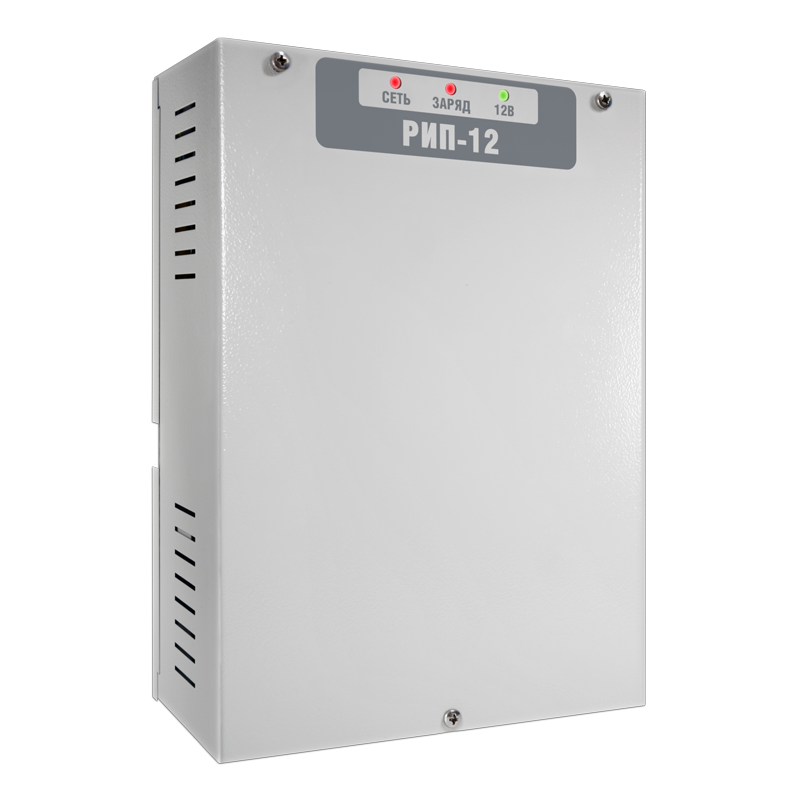

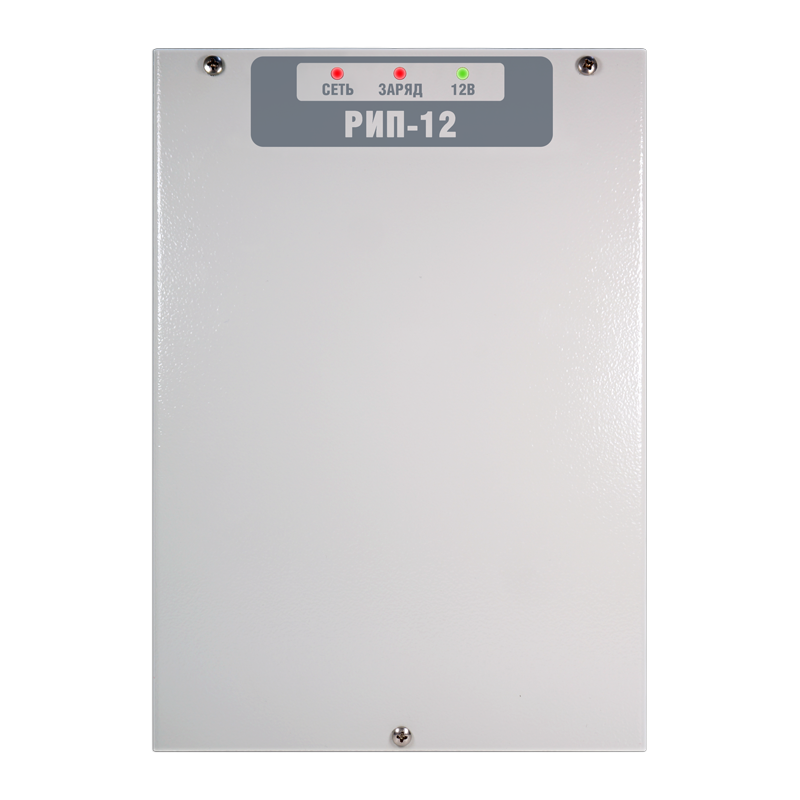

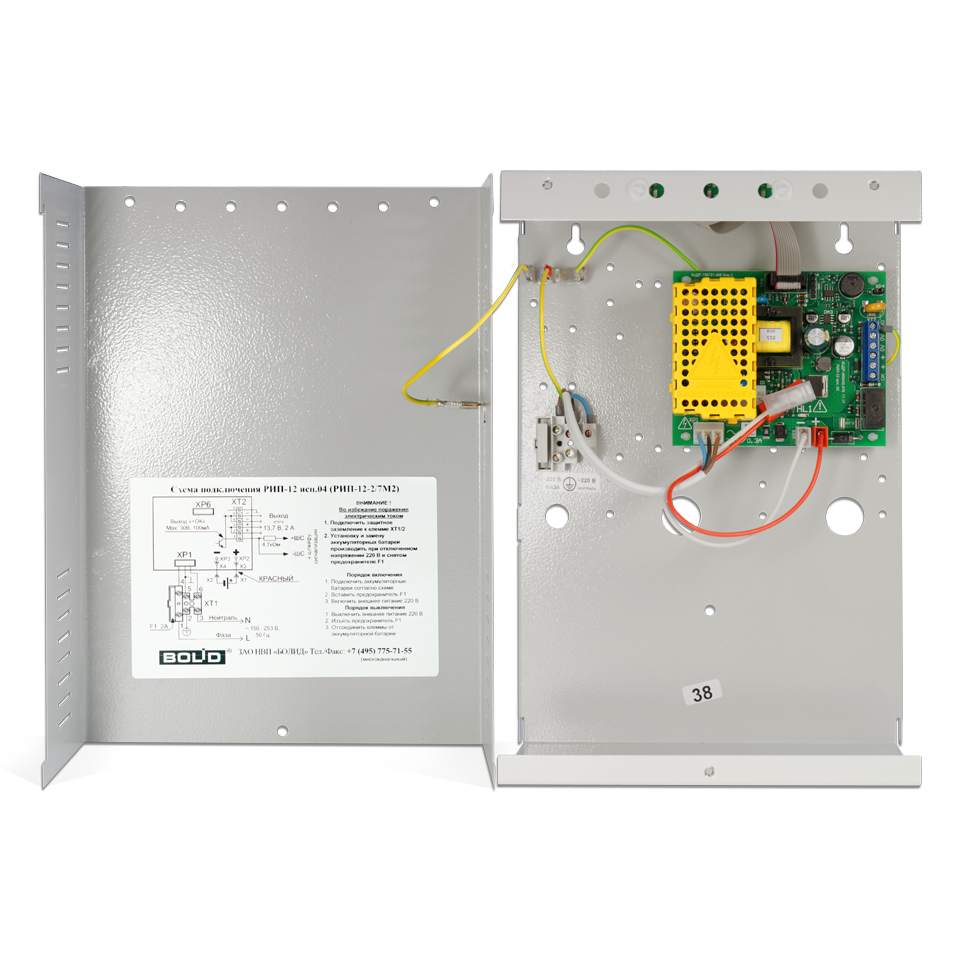

РИП-12 исп.04 (РИП-12-2/7М2) резервированный источник питания, 12В, 2А, с микропроцессорным управлением. Звуковая и световая сигнализация режимов. Возможность установки аккумулятора 7Ач. Крышка под винт
Инструкция
- Защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
- Защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- Контроль напряжения АБ и исправности цепей ее подключения
- Автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- Защита от превышения допустимого напряжения на АБ
- Световая индикация и звуковая сигнализация аварийных состояний
- Работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- Выход «Авария сети» для дистанционной сигнализации

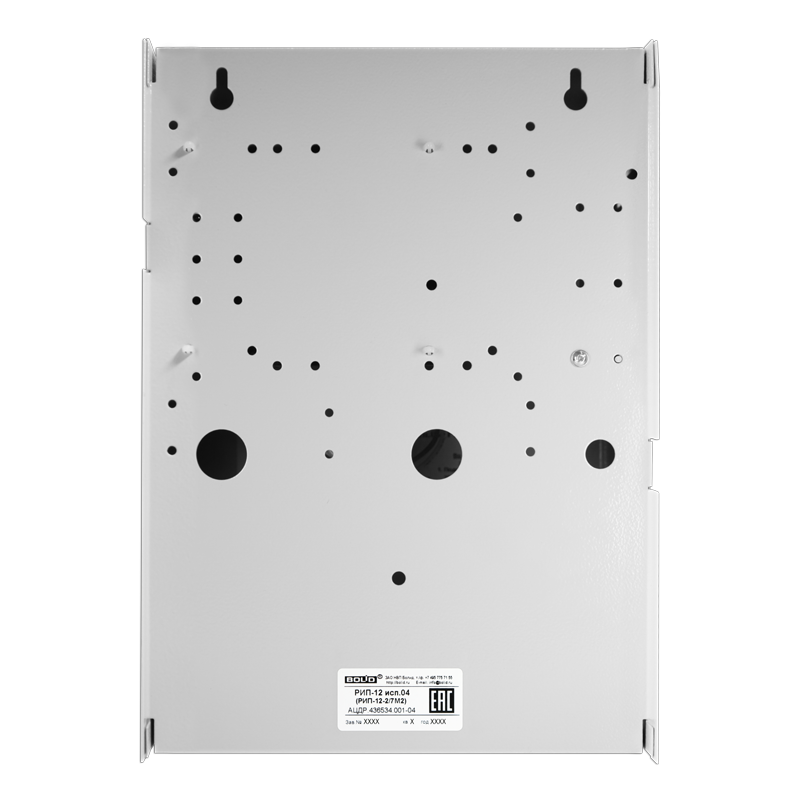

- Тип монтажа поверхностный, настенный
| Напряжение в сети, В |
187-242 |
| Выходное напряжение, В |
при питании от сети |
13,6±0,6 |
| при питании от АБ |
1013,6 |
| Номинальный выходной ток, А |
2 |
| Максимальный выходной ток, А (2 мин) |
3 |
| Двойная амплитуда пульсаций выходного напряжения, мВ, не более |
20 |
| Емкость АБ, А·ч |
7 или 4 |
| Наличие звукового сигнализатора |
+ |
| Количество индикаторов |
3 |
| Наличие выхода «Авария сети» (открытый коллектор «ОК») |
+ |
| Контроль напряжения АБ, индикация заряда |
+ |
| Защита от превышения выходного напряжения |
есть |
| Подключение РИП (сечение провода мм2): |
|
| К сети |
0,752,5 |
| К нагрузке |
0,52,5 |
| Диапазон рабочих температур |
от минус 10 до + 40 °C |
| Относительная влажность |
до 90% при +25 °C |
| Корпус |
Металл IP30 |
| Габариты, мм |
200х280х100 |
| Масса без АБ, кг, не более |
2,5 |
| Тип монтажа |
Настенный, навесной |
