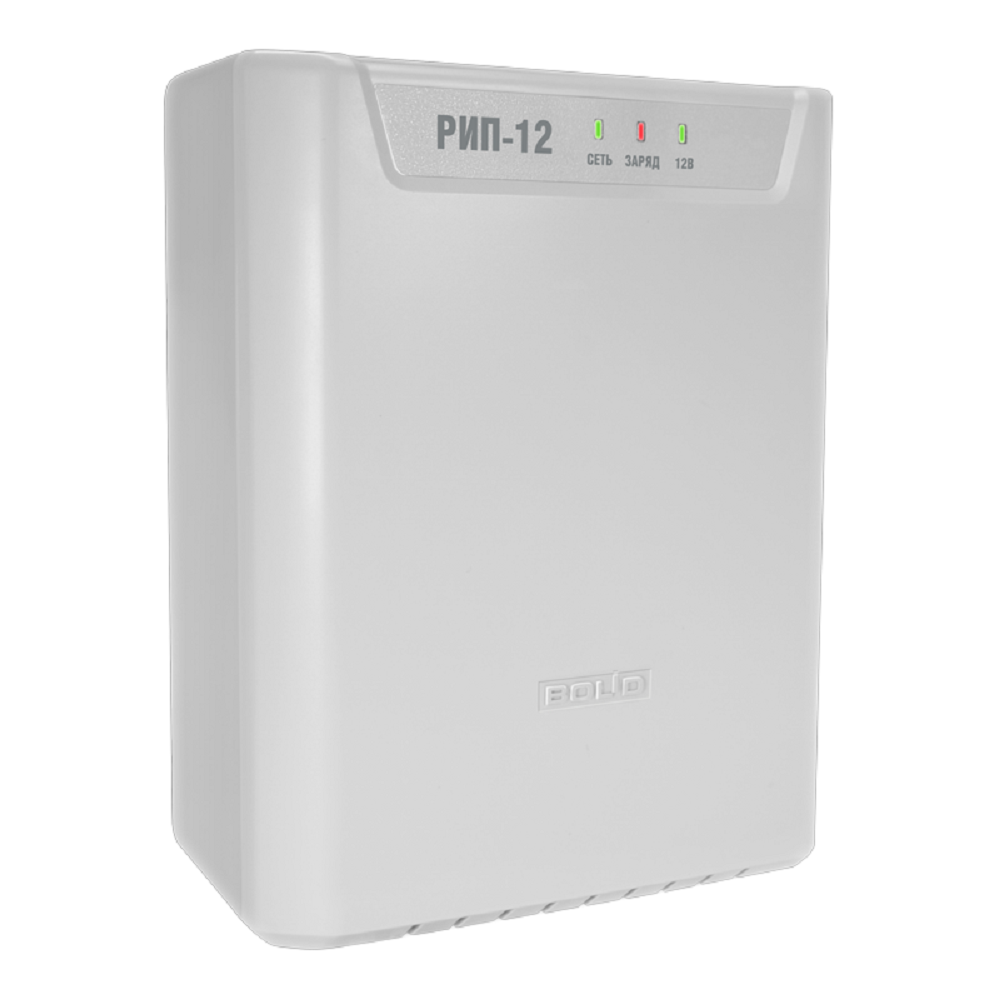

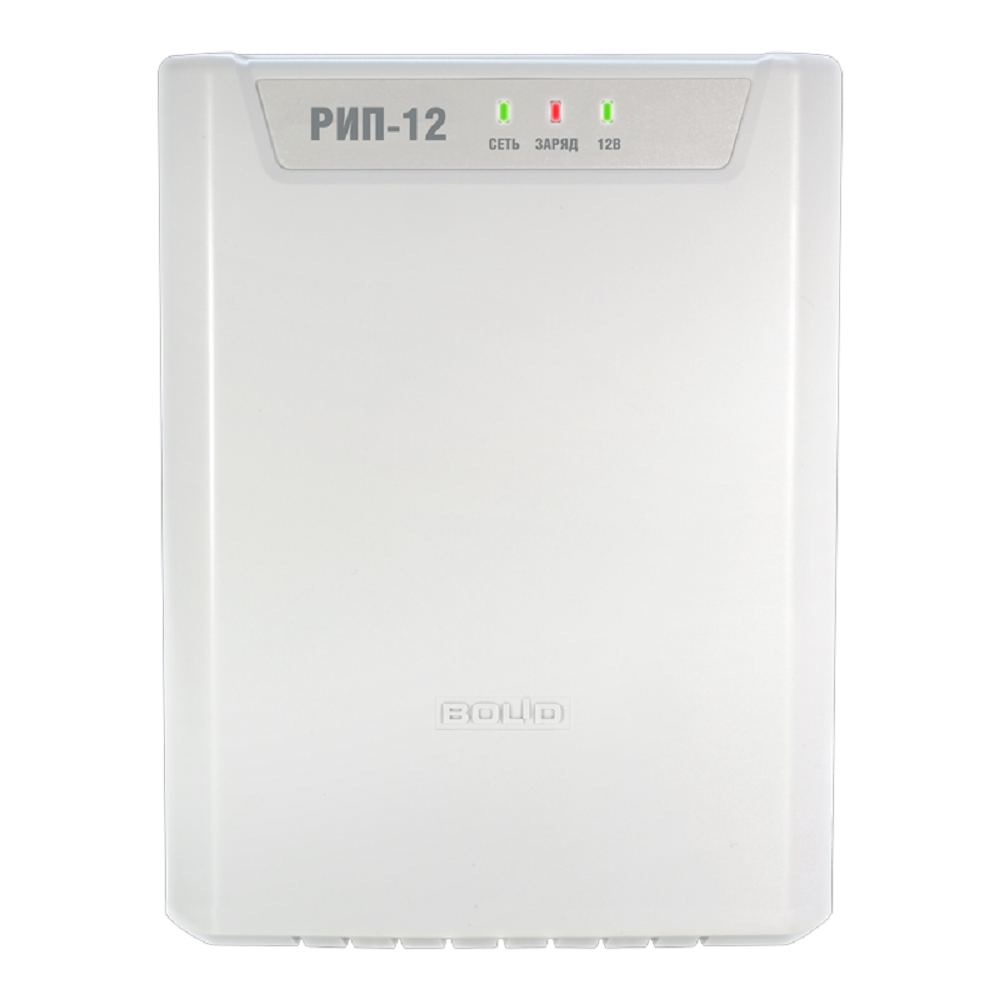

РИП-12 исп.11 (РИП-12-1/7П2) Резервированный источник питания
Руководство по эксплуатации
Предназначен для питания приборов охранной сигнализации, систем видеонаблюдения и контроля доступом.
12В; 1А (мах 1,5А); рекомендуемая емкость АБ 7Ач; световая индикация; защита: от перенапряжения, от КЗ, от переполюсовки АБ; пластиковый корпус
- Компактный корпус из пластика, не поддерживающего горение;
- Технология энергосбережения: собственное потребление от сети < 2 Вт, потребление от аккумуляторной батареи (АБ) < 10мА; режим "Sleep" < 1mA
- Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
- Расширенный рабочий диапазон сетевого напряжения;
- Возможность подключения к любым бытовым электросетям без провода заземления;
- Индикация наличия входного и выходного напряжений, заряда АБ, перегрузки по выходу;
- Контроль состояния АБ, интеллектуальный режим заряда в зависимости от напряжения;
- Электронная защита с функцией самовосстановления работоспособности: от перегрузки по выходу, превышения входного и выходного напряжения, замыкания клемм и "переполюсовки" АБ;
- Дистанционный выход аварии сетевого напряжения
| Напряжение в сети, В |
150-253 |
| Выходное напряжение, В |
при питании от сети |
13,6±0,6 |
| при питании от АБ |
1013,6 |
| Номинальный выходной ток, А |
1 |
| Максимальный выходной ток, А (2 мин) |
1,5 |
| Двойная амплитуда пульсаций выходного напряжения, мВ, не более |
100 |
| Резервный источник питания аккумуляторная батарея 12 В (свинцово-кислотная) |
7 А*ч (1 шт.) |
| Наличие звукового сигнализатора |
- |
| Количество индикаторов |
3 |
| Наличие выхода «Авария сети» (открытый коллектор «ОК») |
+ |
| Контроль напряжения АБ, индикация заряда |
+ |
| Защита от превышения выходного напряжения |
есть |
| Подключение РИП (сечение провода мм2): |
|
| К сети |
0,752,5 |
| К нагрузке |
0,52,5 |
| Диапазон рабочих температур |
от минус 10 до + 40 °C |
| Относительная влажность |
до 93% при +25 °C |
| Корпус |
Пластик IP30 |
| Габариты, мм |
165х211х89 |
| Масса без АБ, кг, не более |
0,6 |

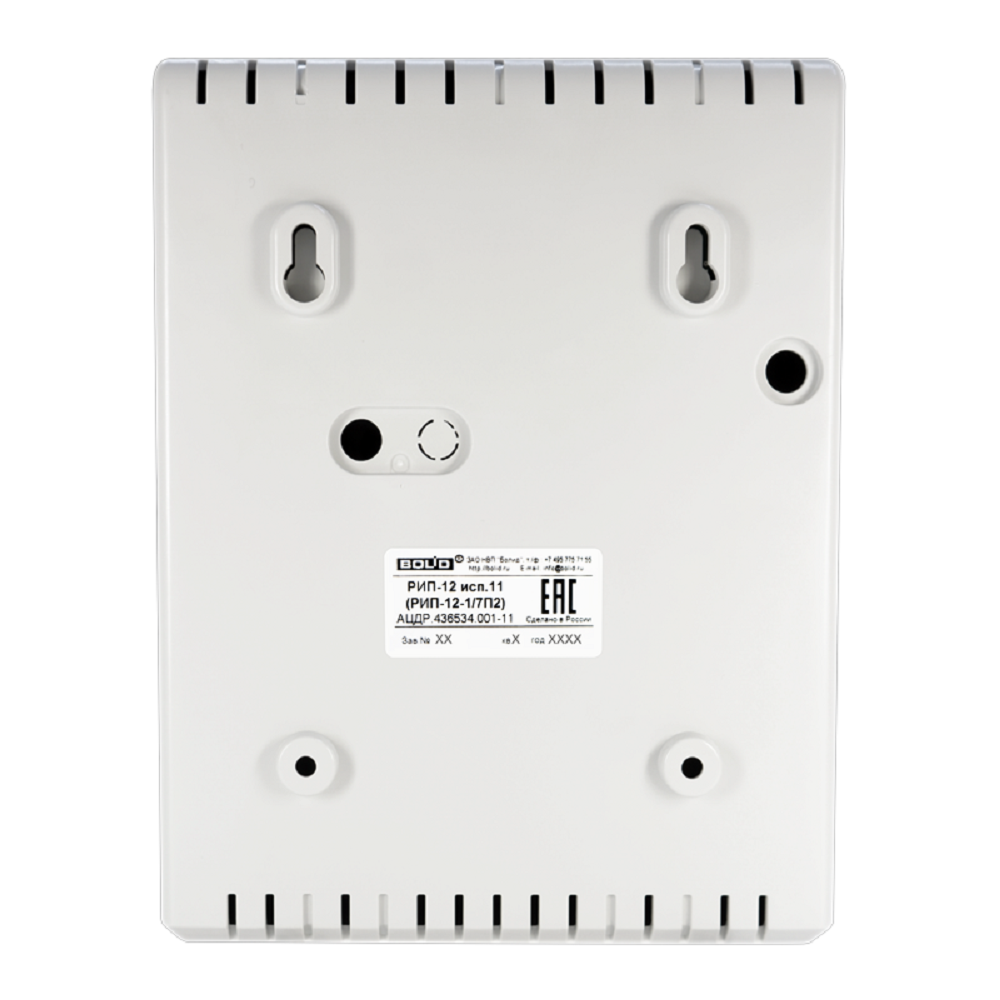

| Тип монтажа |
Настенный, навесной |
