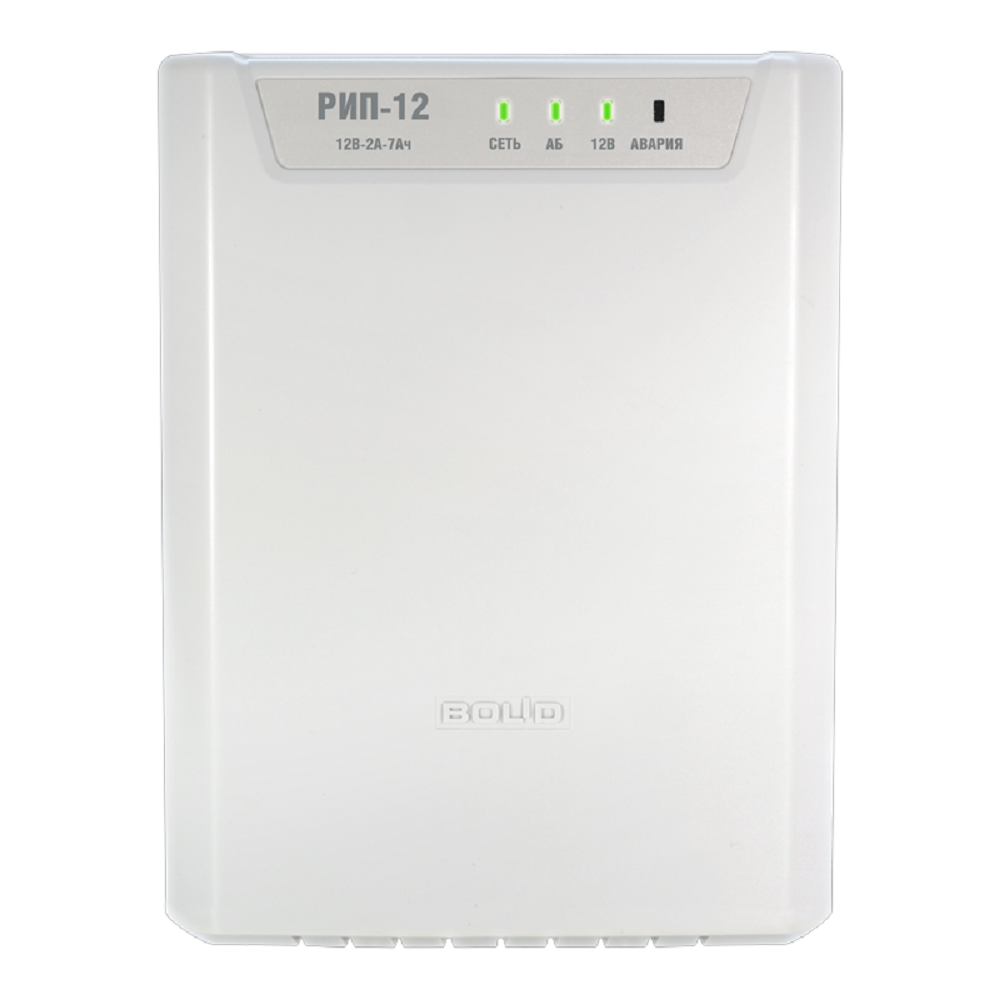

РИП-12 исп.14 (РИП-12-2/7П2-Р) Резервированный источник питания
редназначен для питания технических средств пожарной автоматики и других слаботочных систем.
12В; 2А (мах 2,5А); емкость АБ 7Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; пластиковый корпус, не поддерживающий горение.
Код ОКПД2: 26.20.40.111 Источники бесперебойного питания в постановлениях, предоставляющих приоритет или ограничения на применение, отсутствуют.
Постановление правительства РФ от 10.07.2019 878.
Постановление правительства РФ от 03.12.2020 2014
- Встроенный термодатчик для контроля температуры внутри корпуса и управления процессом заряда АБ
- Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
- Проверка состояния АБ тестовой нагрузкой
- Контроль исправности зарядного устройства
- Подключение к сети без провода заземления
- Компактный пластиковый корпус
- Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» аккумуляторных батарей (АБ)
- от замыкания клемм подключения АБ
- Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ
- Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
- Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при её разряде
- отключение выхода РИП
- Контроль вскрытия корпуса
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Напряжение в сети, В |
150-253 |
| Выходное напряжение, В |
при питании от сети |
13,6±0,6 |
| при питании от АБ |
9,5...13,2 |
| Номинальный выходной ток, А |
2 |
| Максимальный выходной ток, А (не менее 2 мин) |
2,5 |
| Максимальная мощность потребляемая от сети, ВА |
60 |
| Собственный ток потребляемый от АБ, мА, не более |
30 |
| Защита от превышения выходного напряжения |
+ |
| Резервный источник питания аккумуляторная батарея 12 В (свинцово-кислотная) |
7 А*ч (1 шт.) |
| Звуковой сигнализатор |
+ |
| Возможность отключения звука |
+ |
| Количество индикаторов |
4 |
| Датчик вскрытия корпуса |
+ |
| Количество релейных выходов |
3 (оптореле) |
| Максимальные напряжение и ток коммутации |
80 В,
50 мА |
| Время технической готовности |
Не более 6 с |
| Диапазон рабочих температур |
от минус 10 до + 40 °C |
| Относительная влажность |
до 93% при +25 °C |
| Средний срок службы |
10 лет |
| Тип корпуса, степень защиты (IP) |
П2 (IP30) |
| Корпус |
Пластик IP30 |
| Габариты (ШхВхГ), мм |
165х211х90 |
| Масса без АБ |
0,5 |
| Подключение РИП(сечение проводов кв.мм) |
РИП-12 исп.14 |
| к сети |
0,75...2,5 |
| к нагрузке |
0,5...2,5 |
| к реле |
0,14...1 |
| к датчику вскрытия |
- |
| Тип монтажа |
Настенный, навесной |
