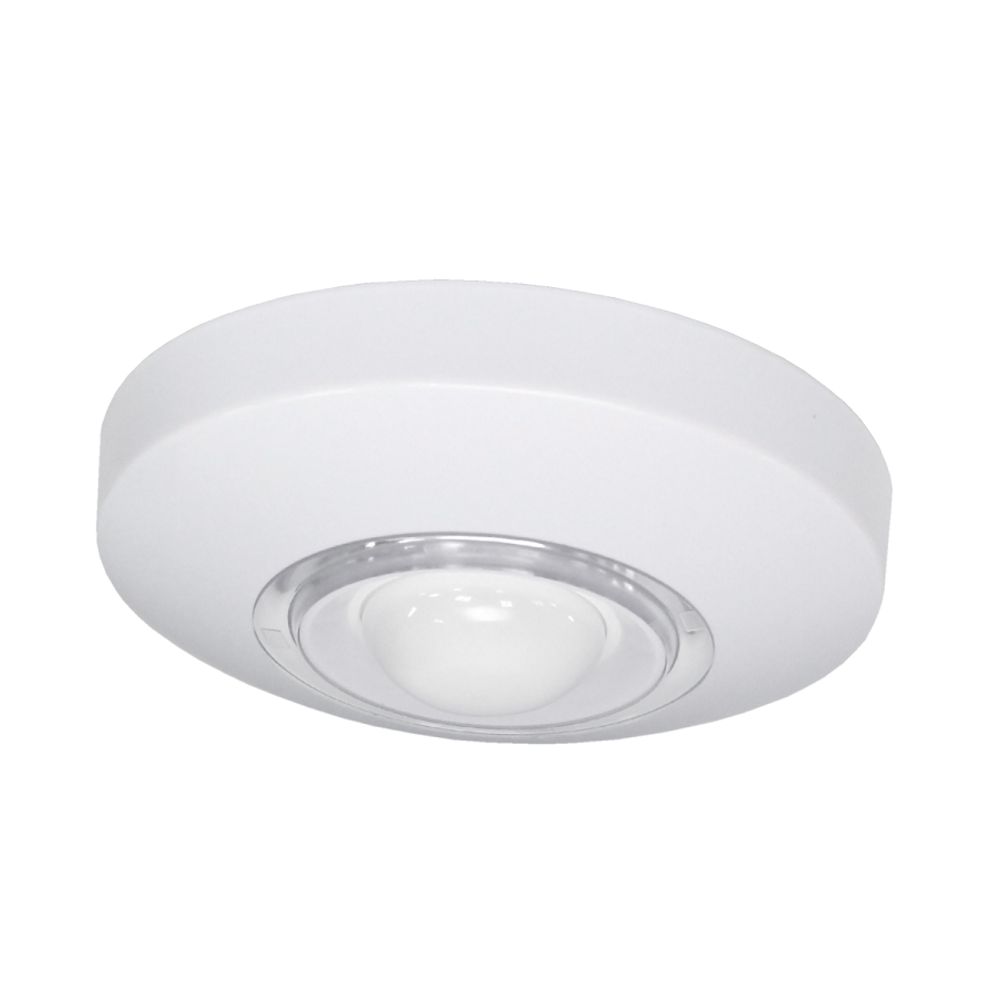

ST-AD301PM совмещенный охранный извещатель, обеспечивает диаметр зоны обнаружения 6 м и угол детектирования 360 °. За счет использования двух сенсоров ИК и СВЧ, логику работы которых можно настроить по принципу «и/или», повышается эффективность системы сигнализации и снижается количество ложных срабатываний. При этом чувствительность ИК- и дальность действия СВЧ-сенсора можно настраивать с помощью перемычки и потенциометра на задней части корпуса. Высокую точность детекции гарантируют также современный цифровой алгоритм обработки сигналов и функция термокомпенсации, а датчик вскрытия корпуса предотвращает саботаж охранной системы.

• Совмещенный охранный извещатель (ИК + СВЧ)
• Возможность выбора логики срабатывания ИК и СВЧ датчиков: и/или
• Диаметр зоны обнаружения 6 м
• Угол детектирования 360 °
• Два уровня чувствительности ИК датчика
• Потенциометр настройки чувствительности СВЧ датчика
• Цифровой алгоритм обработки сигнала и термокомпенсация
• 3 СИД индикатора
• Широкий диапазон напряжения питания
• Датчик вскрытия

Возможность выбора логики работы: ИК и/или СВЧ
Используя ST-AD301PM, можно повысить эффективность системы сигнализации и снизить количество ложных срабатываний. В зависимости от задачи, этот совмещенный охранный извещатель позволяет выбрать логику срабатывания ИК и СВЧ сенсоров с помощью специальной перемычки на задней части корпуса устройства. Если эта перемычка установлена, датчик работает в режиме «или», т.е. тревогу активирует срабатывание либо ИК, либо СВЧ сенсора. Если перемычка не установлена, датчик функционирует в режиме «и», т.е. для активации тревоги требуется одновременное срабатывание обоих сенсоров.

Настройка чувствительности ИК- и дальности действия СВЧ-сенсора
Для максимальной точности обнаружения совмещенный охранный извещатель позволяет выбрать 1 из 2 уровней чувствительности ИК-сенсора, переключение между которыми осуществляется перемычкой на задней части корпуса. Если перемычка установлена, то чувствительность будет низкой, что может использоваться для снижения ложных тревог в сложных условиях окружающей среды. При снятой перемычке чувствительность будет высокой такой режим актуален для стандартных условий работы охранной сигнализации. Кроме того, потенциометр, также расположенный на задней панели извещателя, позволяет плавно регулировать дистанцию детектирования СВЧ-сенсора.

Трехцветная индикация и датчик вскрытия
За счет того, что извещатель охранный совмещенный ST-AD301PM имеет миниатюрный дизайн, он не нарушает внешний вид интерьера и обеспечивает легкий монтаж на потолок. Для удобства настройки и эксплуатации устройство оснащено тремя СИД индикаторами: зеленый светодиод визуализирует срабатывание ИК модуля, желтый СВЧ, а красный включается при активации тревоги. Кроме того, встроенный датчик вскрытия позволяет предотвратить саботаж охранной сигнализации, а специальная перемычка позволяет выбрать необходимый режим работы тревожного реле НР или НЗ.

Цифровая обработка сигналов и термокомпенсация
После того, как совмещенный охранный извещатель фиксирует тепловое излучение с помощью ИК-сенсора, электронный сигнал обрабатывается процессором с использованием современного цифрового алгоритма, что гарантирует высокую точность детекции. Для эффективного обнаружения нарушителей в помещениях, где температура окружающей среды постоянно меняется, этот извещатель использует алгоритм динамической термокомпенсации, которая позволяет сенсору автоматически подстраиваться под текущие условия. Функцию термокомпенсации можно включать или отключать с помощью соответствующей перемычки.
