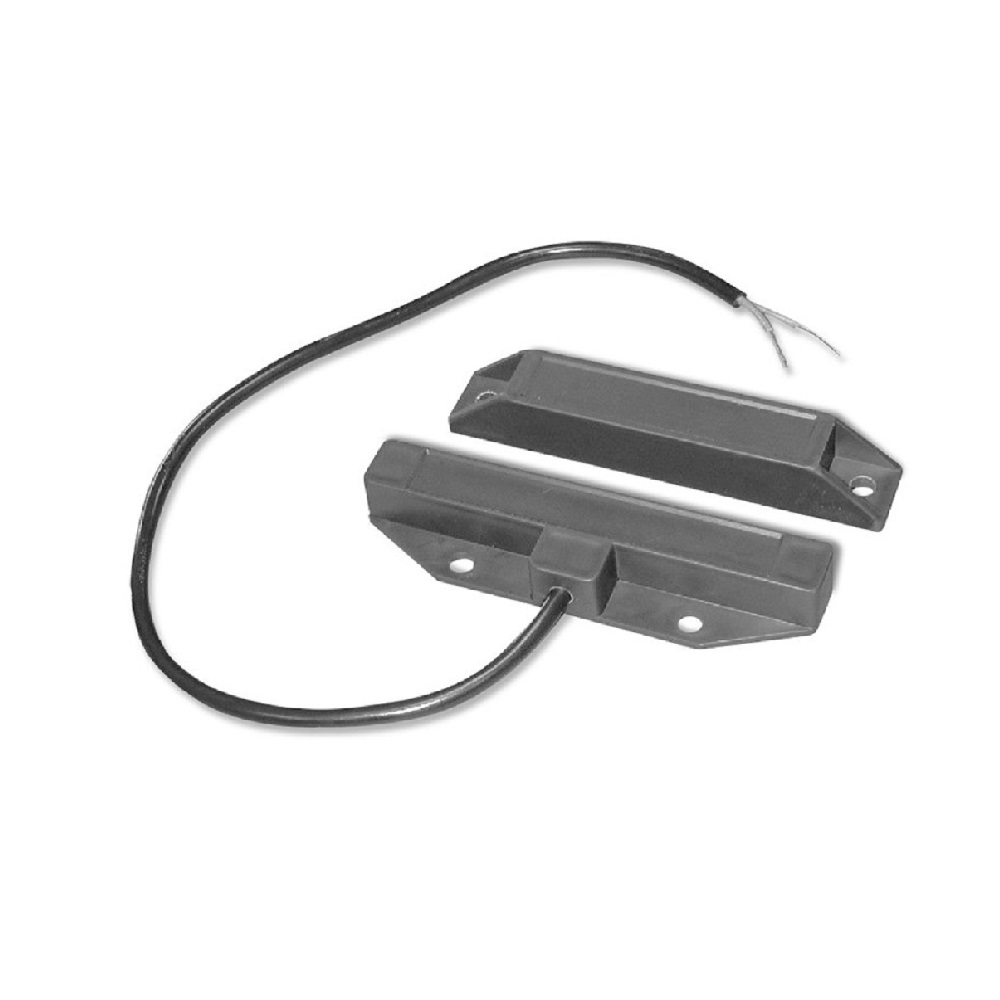

Датчики положения магнитогерконовые ДПМ-1, ДПМ-1-100 предназначены для блокировки стальных ворот, железнодорожных контейнеров, дверей вагонов-рефрижераторов, ангаров, других конструктивных элементов зданий и сооружений из магнитопроводных (сталь, чугун, оцинкованное железо и т.д.) и не магнитопроводных материалов на открывание или смещение с выдачей дискретного сигнала путем размыкания сухого контакта геркона, а также в системах автоматики различных устройств. Могут эксплуатироваться в диапазоне температур от -50 до +50 °С.
В 70-80% случаев поверхности охраняемых конструкций не позволяют правильно совместить блок магнита и блок датчика извещателя между собой, что может привести к нестабильной работе извещателя. В такой ситуации восстановить соосность магнита и датчика позволяет кронштейн. Кронштейн изменяет положение одного из блоков на 90 град, выполнен из магнито-нейтральной нержавеющей стали и имеет регулировочные отверстия. Для гарантированно стабильной работы извещателя и исключения его ложных срабатываний производитель рекомендует приобретать кронштейны в комплекте с извещателем.
Основные параметры и характеристики
| Конструктивное исполнение |
2-х блочный |
| Контакты датчика гарантированно замыкаются при расстоянии между датчиком и магнитом 25 мм и удерживаются замкнутыми на расстоянии до 40 мм, и гарантированно разомкнуты на расстоянии 70 мм (ДПМ-1) |
| Контакты датчика гарантированно замыкаются при расстоянии между датчиком и магнитом 80 мм и удерживаются замкнутыми на расстоянии до 100 мм, и гарантированно разомкнуты на расстоянии 140 мм (ДПМ-1-100) |
| Масса (не более), кг |
блока геркона - 0.24
блока магнитов - 0.21 |
| Длина вывода датчика |
850 мм без разделки |
| Степень защиты оболочки по ГОСТ 14254 |
IP68 |
| Коммутируемая мощность |
не более 30 Вт |
| Коммутируемое напряжение |
0.02 - 250 В |
| Диапазон коммутируемых токов |
0.001 - 1 А |
| Время срабатывания |
не более 2 мс |
| Наработка на отказ |
не менее 20 000 часов |
| Гарантийный срок эксплуатации |
3 года |
| Срок службы |
10 лет |
