Предназначен для защиты оборудования, использующего среду передачи Ethernet 10/100Base-TX, поддерживающих технологию PoE (Power Over Ethernet IEEE 802.3af), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. Стандарт IEEE 802.3af предусматривает две схемы организации дистанционного питания для сетей Ethernet. Модуль РГ4РоЕ поддерживает обе схемы.
Основные параметры
| Подключение кабеля |
Коннектор LSA |
| Подключение оборудования |
Розетка RJ-45 |
| Защищаемые проводники |
1,2,3,4,5,6,7,8 |
| Вносимые потери в полосе рабочих частот 5 - 95 МГц |
< 0,4 дБ |
| Возвратные потери на частоте: |
10 МГц |
> 30 дБ |
| |
50 МГц |
> 20 дБ |
| |
90 МГц |
> 15 дБ |
| Переходное затухание между каналами на частоте 90 МГц |
> 30 ДБ |
Уровень ограничения напряжения дифференциальной помехи
на сигнальных парах 1-2, 3-6 |
< ±7,5 В |
Уровень ограничения напряжения синфазной помехи
относительно потенциала «ЗЕМЛИ» (при скорости нарастания 1КВ/мкС) |
< ±800 В |
| Время срабатывания дифференциальной защиты |
< 10 нс. |
Максимально допустимое напряжение на кабельных жилах
(относительно потенциала "ЗЕМЛИ")* |
250 (AC)
320 (DC) |
| Максимальный отводимый импульсный ток (импульс 8/20 мкС) |
< 5 КА |
| Разброс параметров по каналам |
< 10% |
| Размеры (без заземляющего провода и соединительного кабеля) |
217х103х34 мм |
| Вес |
250 Гр. |

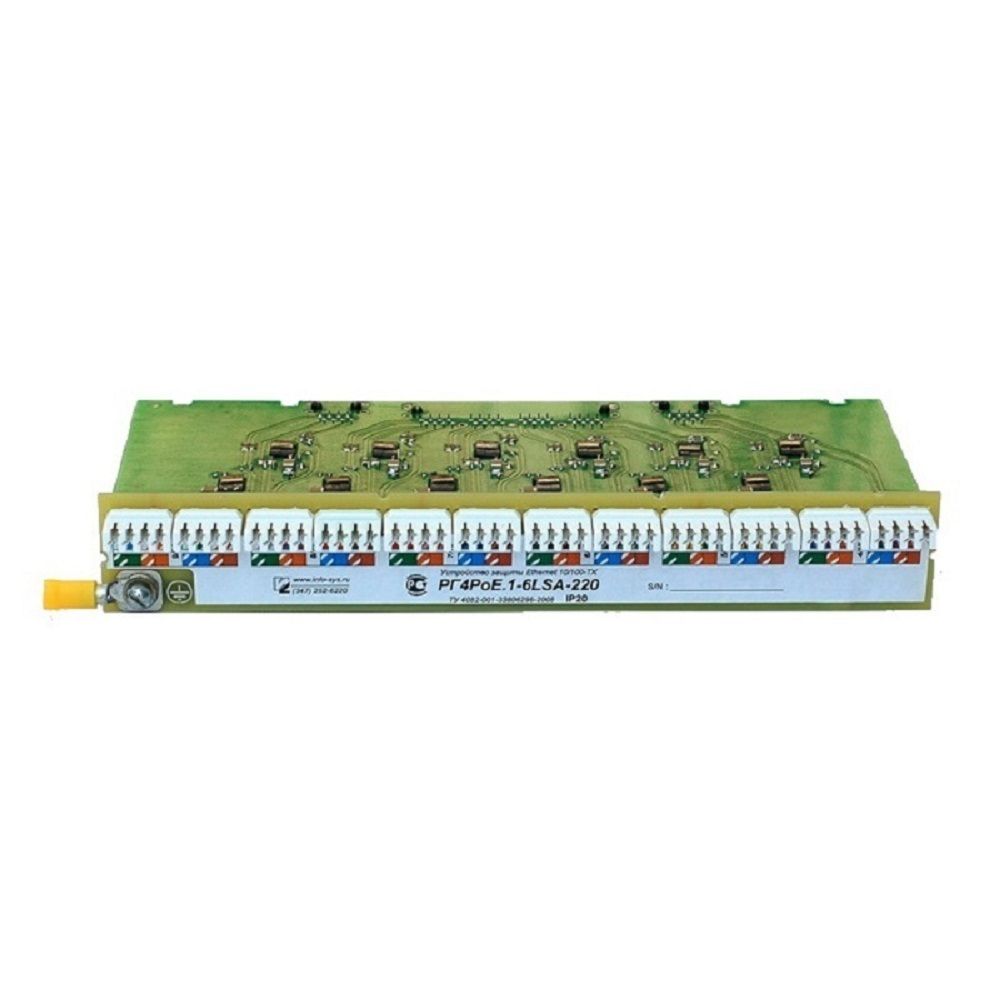

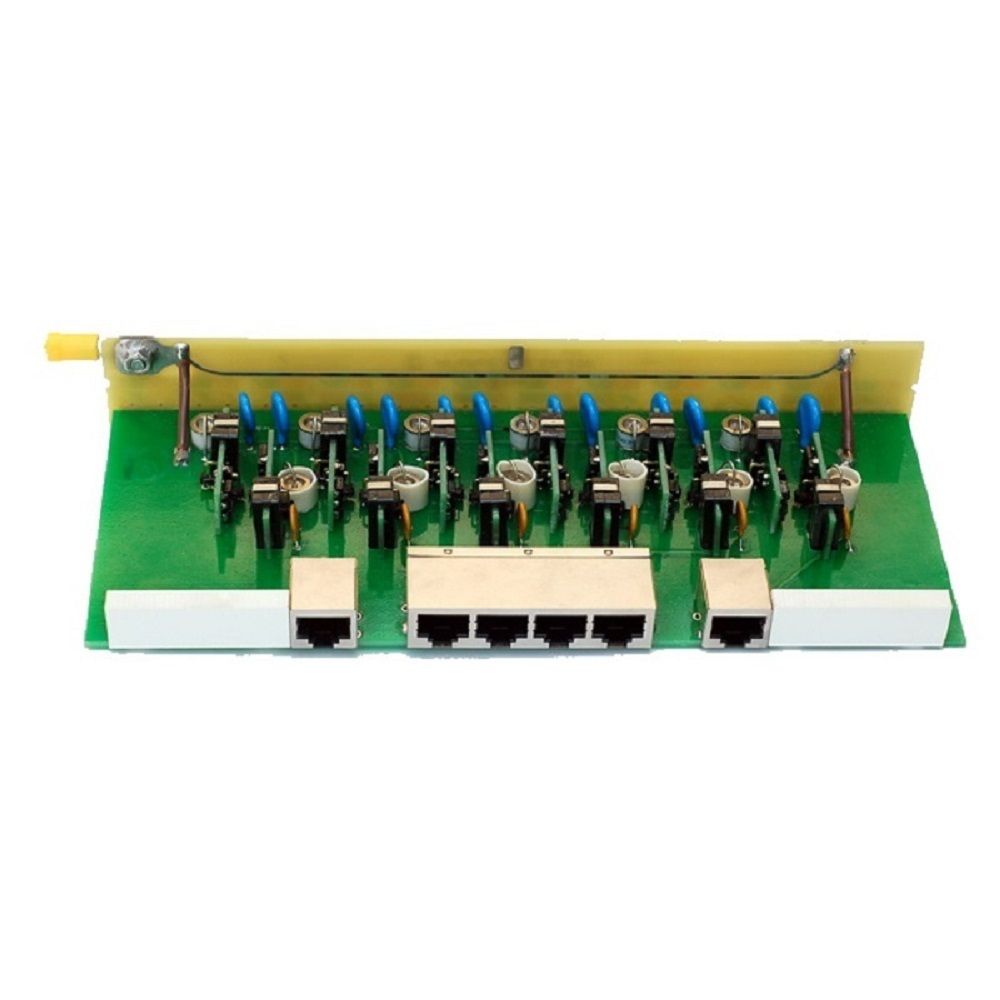

Конструктивные особенности РГ4PoE
Скачать инструкцию (pdf, 537 кБ)
Внимание! Грозозащита сработает только при наличии контура заземления высокого качества.
Эксплуатация устройства при отключенном проводнике защитного заземления ЗАПРЕЩЕНА !
Не рекомендуется для подключения к защитному проводнику использовать корпус компьютера. Импульсный ток, проходящий через элементы корпуса, может повредить их и стать источником опасных напряжений для электронных компонентов, размещенных в корпусе.
