Модуль, предназначенный для защиты одного порта Ethernet 10/100 Base-t, отличается от Nag-clon повышенным уровнем защиты. Структурно данная ГЗ состоит из двух ступеней. В первую входят два газовых разрядника и четыре резистора (необязательный элемент, препятствует накоплению статического заряда на сигнальных проводах кабеля). Центральные электроды разрядников соединены «землей», а крайние с сигнальными проводами кабеля, что препятствует повышению напряжения более 90 В на любом из них. Эту часть схемы образно можно назвать «фильтром грубой очистки». В состав второй ступени, или «фильтра тонкой очистки», входит фильтр нижних частот (ФНЧ) и диодный мост с ограничительными элементами. ФНЧ препятствует проникновению наводки от силовой сети 50 Гц, постоянного тока, а также других низкочастотных составляющих. Такое построение схемы позволяет применить в плечах моста высокочастотные импульсные диоды малой мощности. Эти диоды имеют меньшую емкость перехода, а значит и меньшее затухание полезного сигнала на модуле ГЗ. Фильтр значительно ограничивает длину и мощность импульса, оставшегося после ограничения его первой ступенью, предохраняя от пробоя элементы диодного моста. Таким образом, основную часть энергии грозового разряда отводят разрядники, остальное ограничивается фильтром и супрессором через диодный мост до безопасной величины. По сравнению с Nag-clon, данный модуль ограничивает не только дифференциальную но и синфазную составляющую до минимального напряжения. Особенность схем ГЗ такого типа еще и в том, что установленные в них защитные диоды соединены непосредственно с общим проводом. Это немного усложняет конструкцию, но повышает надежность. Дело в том что при токовой перегрузке кристалл полупроводника разрушается и сопротивление перехода падает до нуля, замыкая сигнальные провода на «землю». При этом пропадает связь, что служит сигналом о выходе из строя модуля ГЗ, но интерфейс устройства по прежнему остается под защитой от возможных последующих разрядов.
Внимание! Грозозащита сработает только при наличии контура заземления высокого качества.
Вас интересует

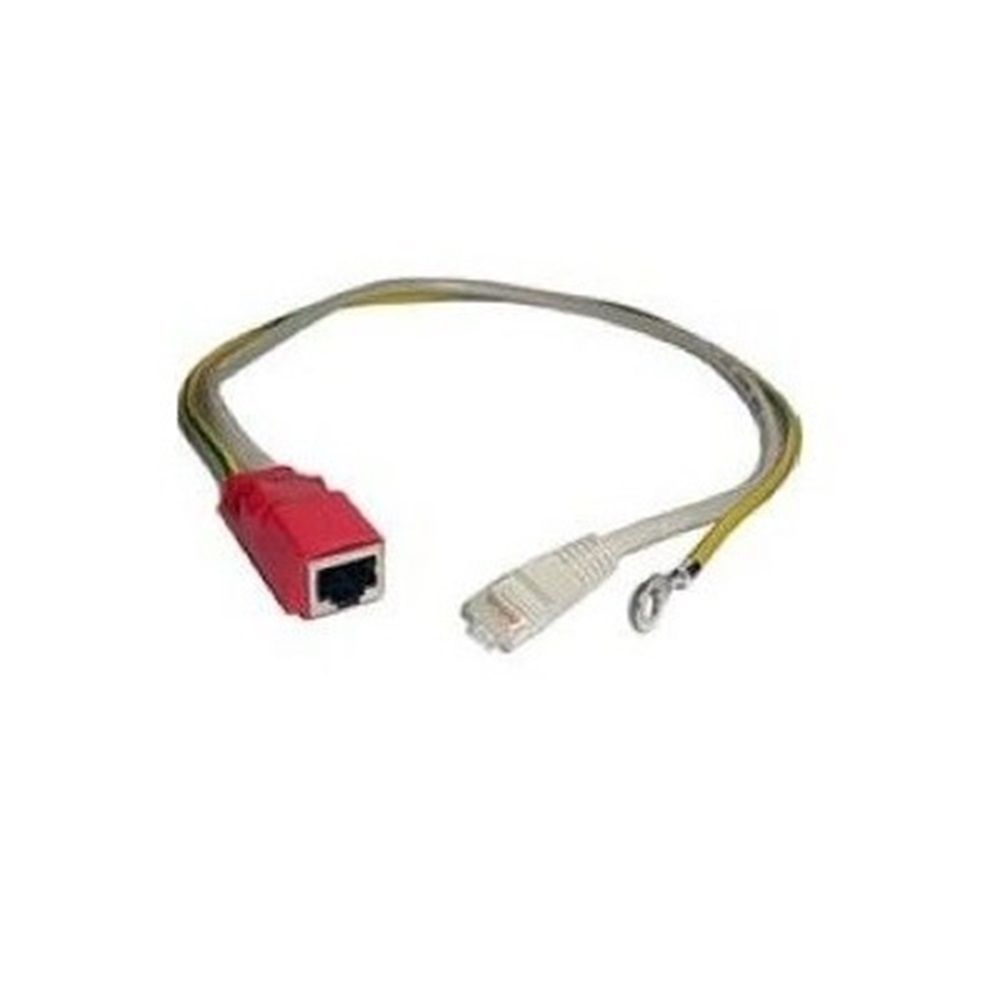

Грозозащита Ethernet NAG-1
Грозозащита Ethernet NAG-1 от интернет-магазина "Точка Безопасности" это:
