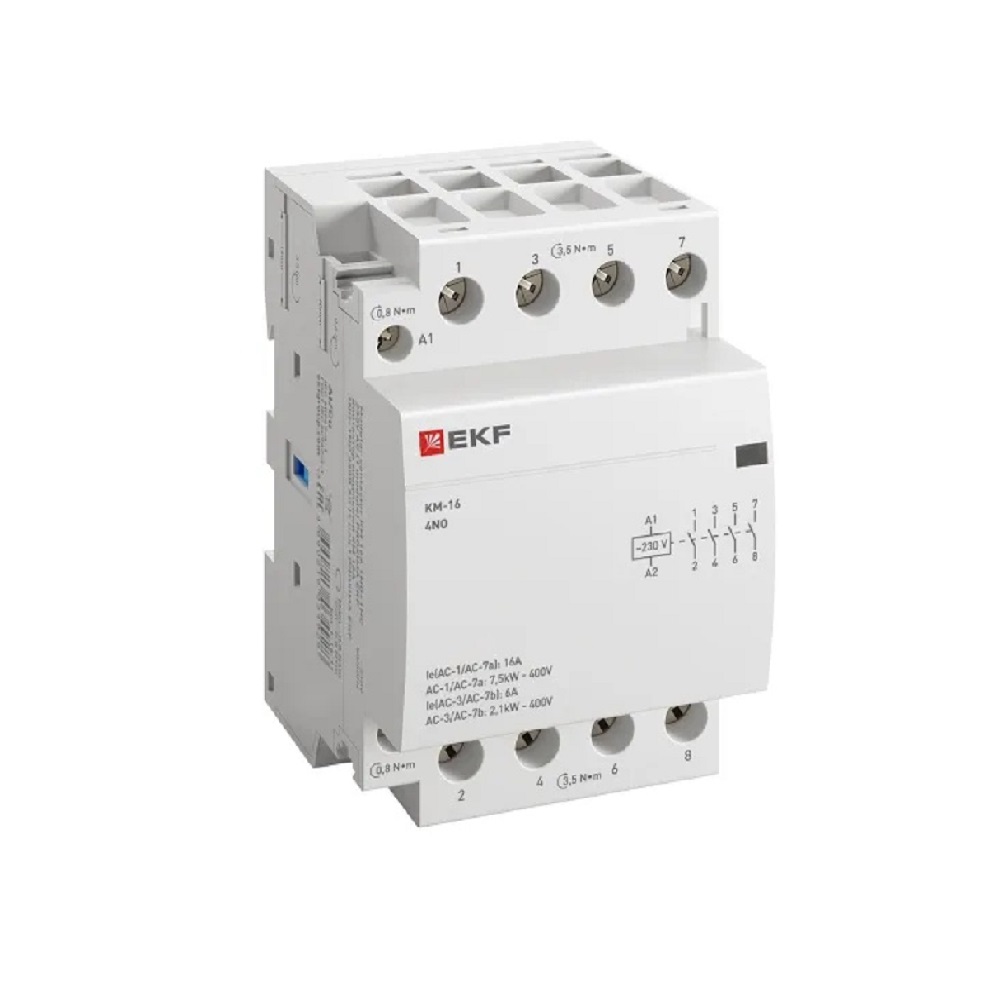

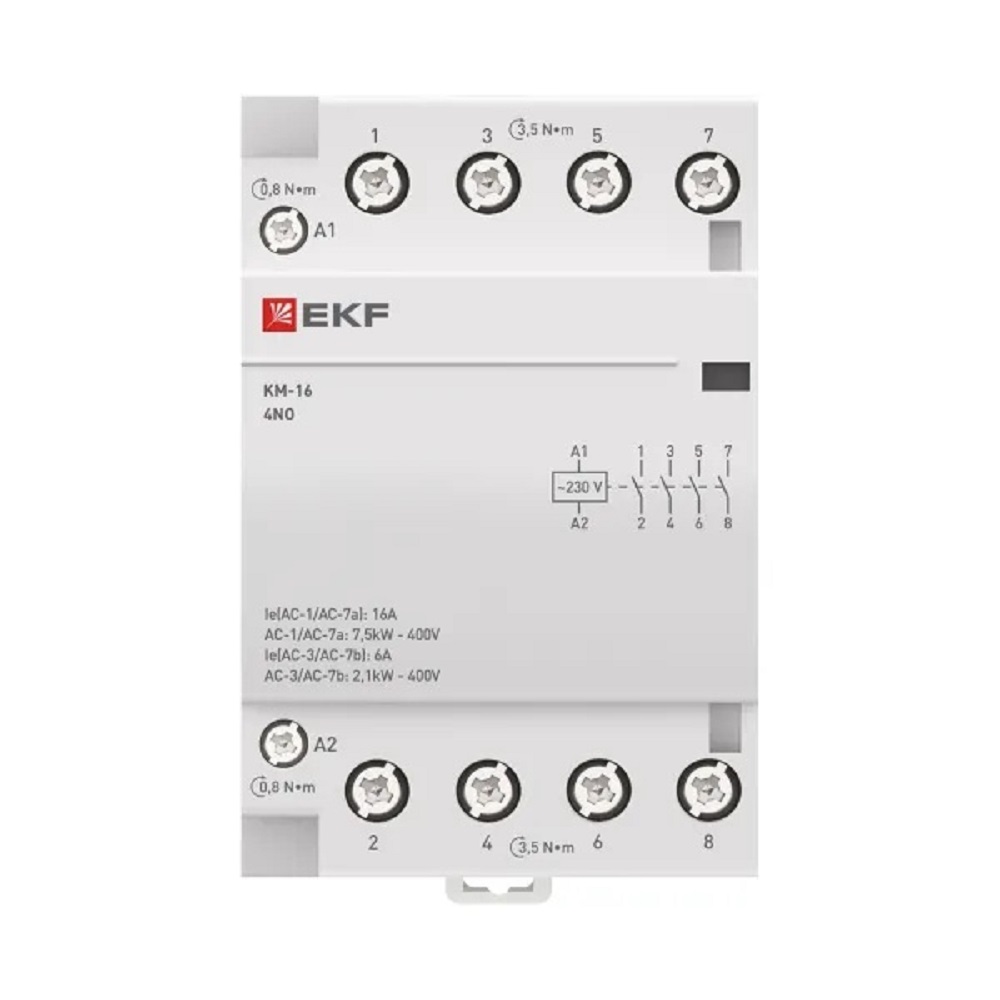

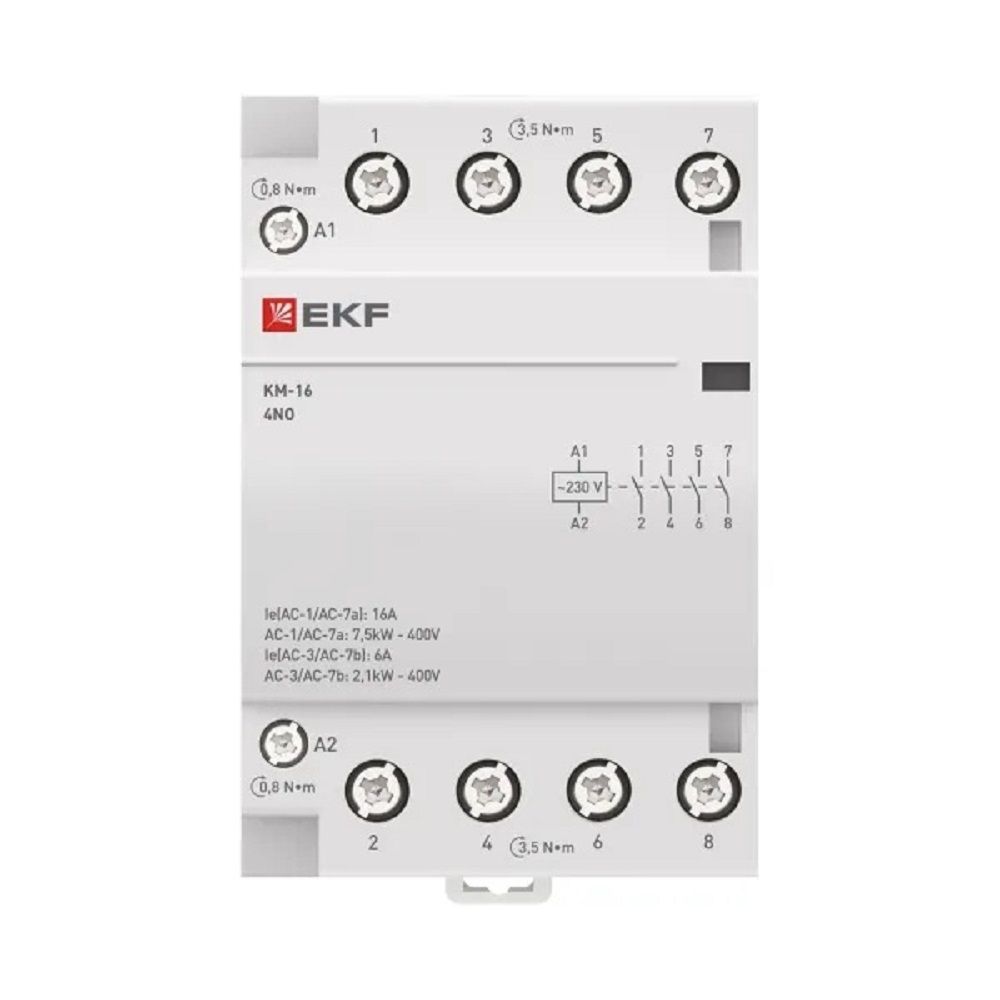

Контактор модульный КМ 16А 4NO (3 мод.) EKF PROxima
Модульные контакторы представляют из себя контактор в классическом корпусе модульного оборудования. Он состоит из неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводом.
Применение
Системы управления и автоматизации жилых, офисных, промышленных и больничных помещений, управление:
- освещением;
- обогревом, в том числе теплые полы, стены, обогреватели;
- вентиляцией;
- насосами.
| Статус |
Регулярная |
| Серия |
PROxima |
| Номинальный рабочий ток, А |
16 |
| Напряжение цепи управления, В |
184...253 |
| Количество нормально замкнутых (НЗ) контактов |
0 |
| Количество нормально разомкнутых (НО) контактов |
4 |
| Глубина установочная (встраив.), мм |
60 |
| Номин. раб. напряжение, В |
230...400 |
| Категория применения |
1 |
| Слайдер для ручного переключения |
Нет |
| Тип напряжения (цепь управления) |
AC (перемен.) |
| Тип напряжения (раб. напряжение) |
AC (перемен.) |
| Степень защиты (IP) |
IP20 |
| Возможна дополнит. комплектация |
Да |
| Гарантийный срок хранения, лет |
7 |
| Гарантийный срок эксплуатации, лет |
7 |
| Есть штрихкод на каждой штуке товара |
Нет |
| Модульная ширина (общ. кол-во модульных расстояний) |
3 |
| Номин. коммутируем. мощность при AC-3, 400 В, кВт |
7,5 |
| Количество нормально разомкнутых (НО) силовых контактов |
4 |
| Количество нормально замкнутых (НЗ) силовых контактов |
0 |
| Номин. раб. ток Ie при AC-3, 400 В, А |
16 |
| Материал |
Пластик |
| Номин. напряжение питания цепи управления Us AC 50 Гц, В |
230...230 |
| Номин. напряжение питания цепи управления Us AC 60 Гц, В |
230...230 |
| Тип подключения силовой электрич. цепи |
Винтовое соединение |
| Тип напряжения управления |
AC (перемен.) |
