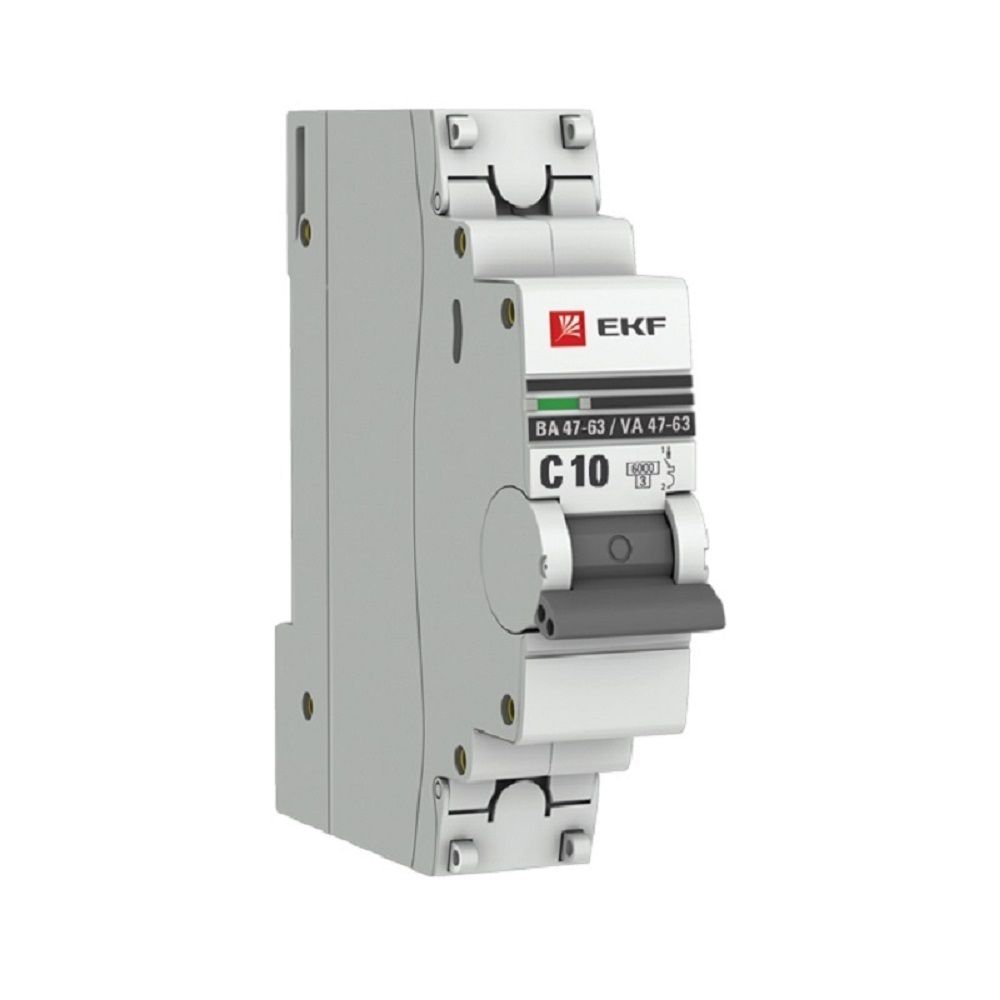

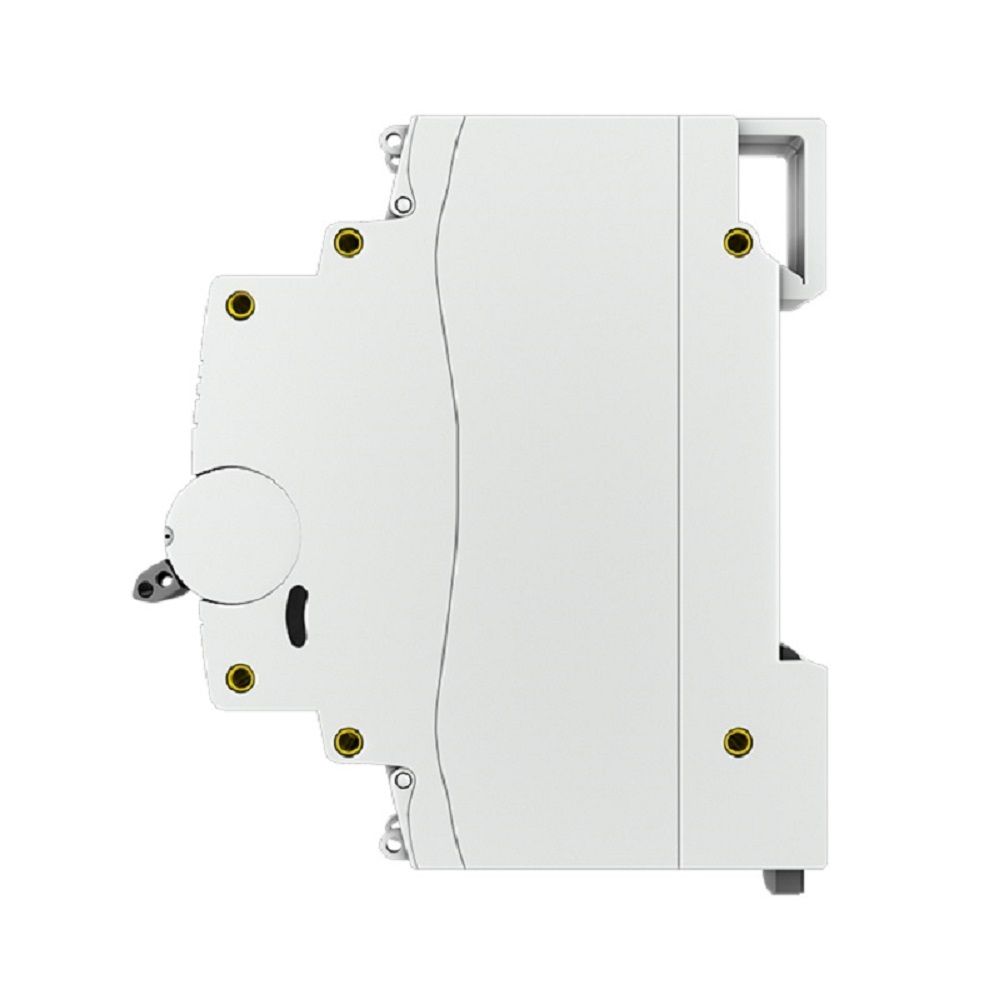

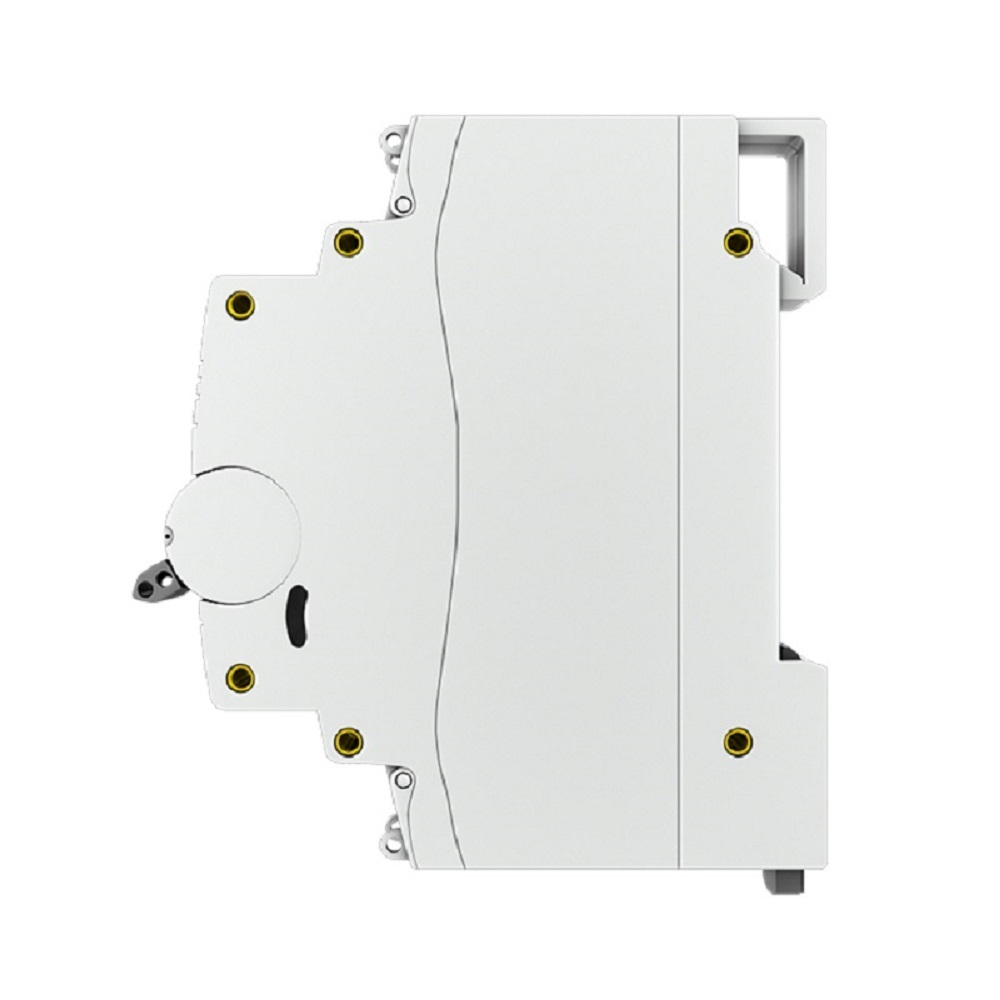

Выключатель автоматический ВА47-63 1P 10А (С)
Автоматические выключатели ВА 47-63 6 кА EKF PROxima являются механическими коммутационными аппаратами, производятся в одно-, двух-, трех- и четырехполюсном исполнениях и соответствуют ГОСТ Р 50345-2010. Особенностью данной серии выключателей является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовому зажиму и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Выключатели оборудованы удобной ручкой управления, обеспечивающей надежное оперирование изделиями. На лицевой панели выключателей имеется цветовой индикатор состояния. Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку.
Техническая спецификация
|
Статус
|
Регулярная
|
|
Номинальное импульсное выдерживаемое напряжение Uimp
|
4 кВ
|
|
Тип напряжения
|
AC (перемен.)
|
|
Глубина установочная (встраив.)
|
50 мм
|
|
Номин. ток
|
10 А
|
|
Номин. (расчетное) напряжение
|
230 В
|
|
Частота
|
50...50 Гц
|
|
Характеристика срабатывания (кривая тока)
|
C
|
|
Номин. напряжение изоляции Ui
|
660 В
|
|
Класс токоограничения
|
3
|
|
Категория перенапряжения
|
3
|
|
Степень загрязнения
|
2
|
|
Модульная ширина (общ. кол-во модульных расстояний)
|
1
|
|
Степень защиты (IP)
|
IP20
|
|
Количество защищенных полюсов
|
1
|
|
Одновременное отключение нейтрали (N)
|
Нет
|
|
Номин. отключающая способность по ГОСТ IEC 60898-1
|
6 кА
|
|
Подходит для скрытого монтажа (заподлицо)
|
Нет
|
|
Поперечн. сечение подключ. однопроволочного (жесткого) провода
|
1...25 ммІ
|
|
Поперечн. сечение подключ. многопроволочного (гибкого) провода
|
1...25 ммІ
|
|
Рабочая температура окружающей среды
|
-25...50 °C
|
|
Возможна дополнит. комплектация
|
Да
|
|
Общ. количество полюсов
|
1
|
|
Номин. откл, способность короткого замыкания Icn ГОСТ IEC 60898-1, при 400В
|
3,5 кА
|
|
Номин. откл, способность короткого замыкания Icn ГОСТ IEC 60898-1, при 230В
|
6 кА
|
"
