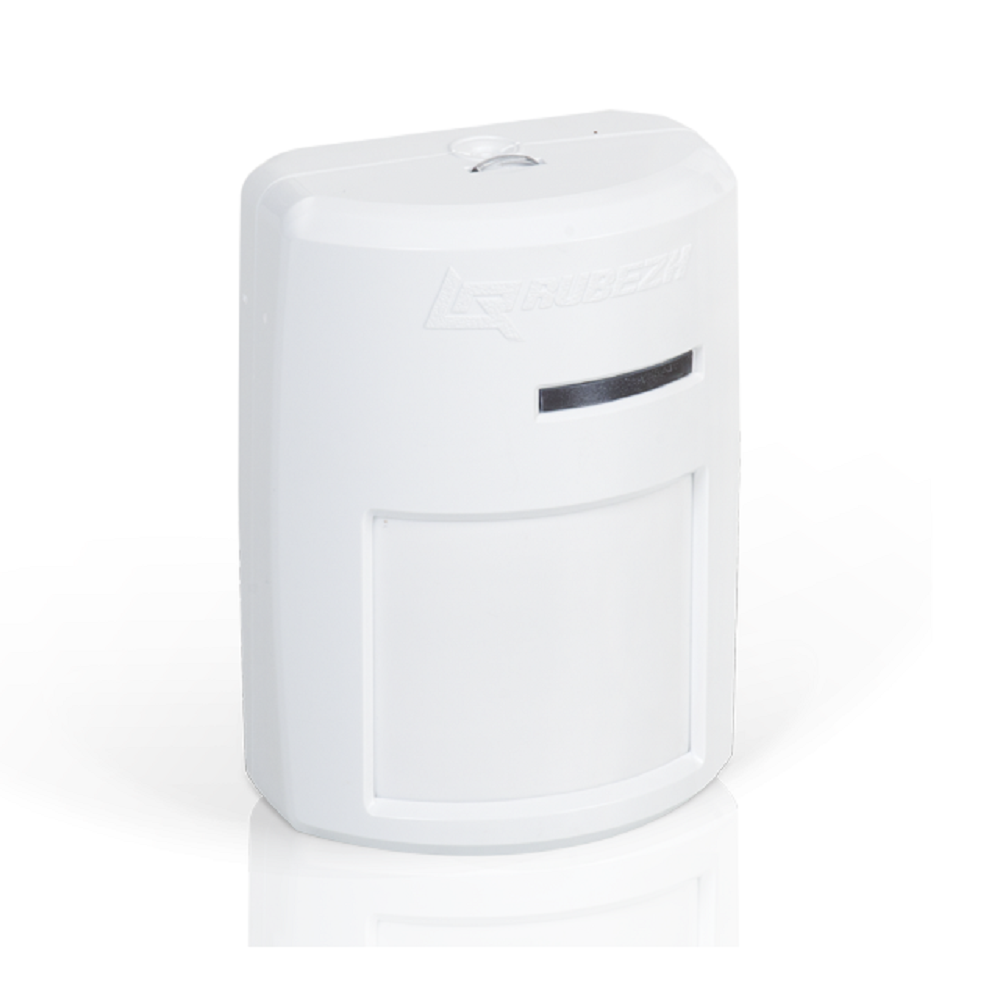

ИО 40920-2 прот. R3 Извещатель охранный поверхностный оптико-электронный адресный предназначен для защиты контролируемого помещения от несанкционированного проникновения посторонних лиц, сопровождающееся перемещением в секторе мониторинга.
Извещатель работает в составе системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.
Питание извещателя осуществляется по униполярной адресной линии связи.
Угол обзора в горизонтальной плоскости для ИО40920-2: 110 °
На корпусе индикатора присутствует индикатор «Связь»:
- в дежурном состоянии - мигает один раз в 4-5 сек;
- в тревожном сотоянии - мигает два раза в сек;
- в режиме «Тест» - частое мигание в течение 2-3 сек после нажатия на тест-кнопку.
Индикацию на извещателе можно отключить программным способом. При включенной индикации извещатель отражает свое состояние вне зависимости от того, поставлена зона на охрану или снята с охраны.
Имеется возможность тестирования работоспособности извещателя с помощью оптического тестера «ОТ-1».
При выборе места установки извещателя следует учитывать, что наряду с реакцией на температурные изменения, происходящие в зоне обнаружения, ИК-канал может реагировать и на достаточно быстрые изменения температуры корпуса. Поэтому для надежной работы и исключения ложных срабатываний необходимо при выборе места установки учесть следующие требования:
- не допускается установка извещателя над отопительными приборами, а также вблизи вентиляционных отверстий;
- в капитальных сооружениях предпочтительной является установка на стену или в угол помещения;
- в сооружениях из легких металлических конструкций следует избегать крепления извещателя непосредственно на стену, отдавая предпочтение креплению к несущим элементам конструкции (столбам, фермам и т.п.);
- во избежание инея на линзе и корпусе в зимнее время не допускается установка извещателя непосредственно над проемом въездных ворот;
- в зоне действия извещателя не должно быть колеблющихся предметов (штор, комнатных растений), а также ламп накаливания;
- наличие в зоне обнаружения преграждающих предметов (шкафов, стелажей и т.п.), а также застекленных и сетчатых перегородок создает за ними зоны нечувствительности («мертвые зоны»), проход человека через которые может не обнаруживаться;
- установка извещателя должна исключать прямое попадание на него солнечного излучения.
Перед установкой снять крышку извещателя, извлечь плату и просверлить в основании отверстия для подключения проводов и крепления извещателя на стену или на кронштейн. Закрепить основание на стене шурупами. При установке на кронштейн необходимо сначала закрепить на стене кронштейн, затем закрепить на нем основание с помощью винта, установленного в кронштейн.
ВНИМАНИЕ! Кронштейн крепления извещателя в комплект поставки не входит и приобретается отдельно.
