ИПДЛ-264/1-100-R3 извещатель пожарный дымовой линейный (новый сертификат)
Извещатель пожарный дымовой линейный, предназначен для работы в составе адресной системы пожарной автоматики совместно с прибором приемно-контрольным и управления охранно-пожарным адресным ППКОПУ 011249-2-1 Рубеж-2ОП прот.R3 (далее ППКОПУ) и контроллерами адресных устройств Рубеж-КАУ1 прот.R3, Рубеж-КАУ2 прот.R3. Питание и информационный обмен извещателя осуществляются по адресной линии связи (АЛС) и занимает один адрес. Прибор состоит из блока излучателя и блока приемника, расположенных в одном корпусе и отражателя, устанавливаемого на противоположной стороне охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления.
Назначение: извещатель пожарный дымовой линейный может использоваться для противопожарной защиты объектов со сложными условиями эксплуатации, обусловленными протяженными зонами, большими площадями и высокими потолками.
Основные особенности ИПДЛ-264/1-100-R3:
- 100 максимальное расстояние между излучателем и отражателем.
- Извещатель предназначен для работы в составе адресной системы пожарной автоматики совместно с прибором приемно-контрольным и управления охранно-пожарным адресным ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3 (далее ППКОПУ) и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3.
- Питание и информационный обмен извещателя осуществляются по адресной линии связи (АЛС) и занимает один адрес.

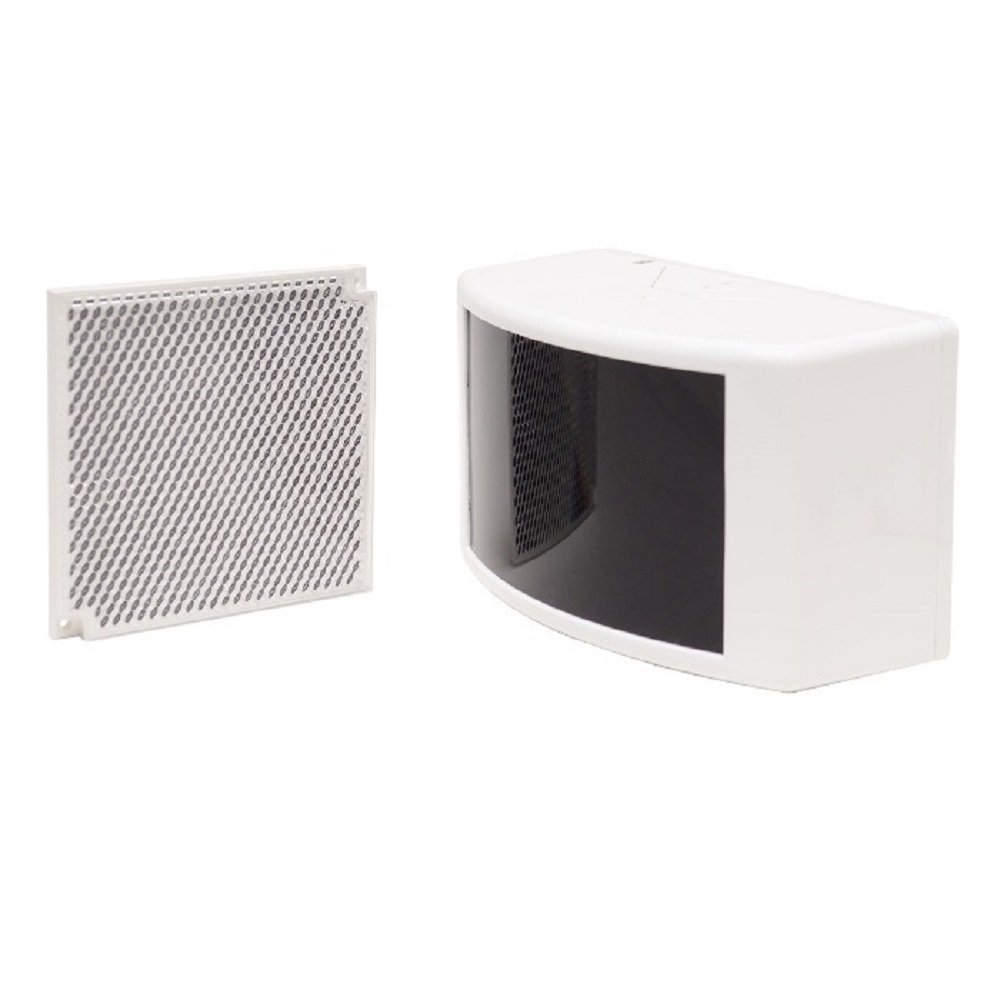

- Прибор состоит из блока излучателя и блока приемника, расположенных в одном корпусе и отражателя, устанавливаемого на противоположной стороне охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления.
- Сигнал от излучателя проходит через контролируемую среду, отражается от отражателя и фиксируется приемником. При возгорании дым от очага возгорания поднимается к потолку, и задымленная среда вызывает затухание оптического луча. В приемнике уровень ослабленного сигнала сравнивается с уровнем сигнала, полученным при настройке и принятым за сигнал, соответствующий оптически чистой среде. Как только отношение достигает установленного порога, формируется сигнал «Пожар», который по линии АЛС транслируется на ППКОПУ.
Технические характеристики:
|
Питание
|
от АЛС
|
|
Ток потребления извещателя из АЛС, мкА
|
800
|
|
Время выхода в дежурный режим после подачи напряжения питания, с, не более
|
20
|
|
Дальность действия :
|
от 8 до 100 м
|
|
Угол наклона оптической оси луча, изменяемый с помощью юстировочного устройства:
- в вертикальной плоскости
- в горизонтальной плоскости
|
в пределах ±10°
в пределах ±20°
|
|
Средний срок службы, не менее
|
10 лет
|
|
Масса извещателя, кг
|
0,6
|
