Извещатель пожарный ручной с встроенным изолятором короткого замыкания ИПР 513-11ИКЗ-А-R3 предназначен для ручного включения сигнала пожарной тревоги в системах противопожарной защиты и пожарной сигнализации. Извещатель имеет дополнительную функцию размыкания участка адресной линии связи в случае обнаружения в ней короткого замыкания.
Питание извещателя и передача сигнала «Пожар» осуществляются по АЛС.
Извещатель допускает подключение к АЛС без учета полярности.
В системе извещатель занимает один адрес.
Извещатель пожарный ручной передает сигнал «Пожар» на приемно-контрольный прибор при нажатии на кнопку извещателя. Конструкция извещателя рассчитана на многократное включение и выключение.
Снятие сигнала «Пожар» осуществляется возвратом кнопки в исходное положение с помощью входящего в комплект поставки ключа. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания кнопки.
Извещатель пожарный ручной адресный ИПР 513-11ИКЗ-А-R3 состоит из основания, корпуса и защитной крышки. На основании установлена плата с радиоэлементами и двухконтактные клеммные колодки АЛС1 и АЛС2 для подключения проводов адресной двухпроводной линии связи. При обнаружении в АЛС короткого замыкания извещатель разрывает цепь, увеличивая сопротивление электрической связи между клеммами АЛС1 и АЛС2 до 4 кОм.
Применение извещателей с встроенным изолятором короткого замыкания в АЛС позволяет:
· разрывать радиальную АЛС в месте установки извещателя, ближайшего к точке КЗ. Это локализует участок после извещателя и оставляет работоспособным участок АЛС между прибором и сработавшим извещателем;
· разрывать кольцевую АЛС между двумя местами установки извещателей. Это локализует участок между извещателями и оставляет работоспособными остальные участки АЛС.
Для информации о режимах работы адресного ручного извещателя и исправной работы предусмотрен красный светодиод, который в состоянии НОРМА промаргивает с частотой 1 раз в 3 5 секунд, а в режиме ПОЖАР частота промаргивания составляет 2 раза в 1 секунду.
Конструкция извещателя предусматривает возможность его пломбирования.

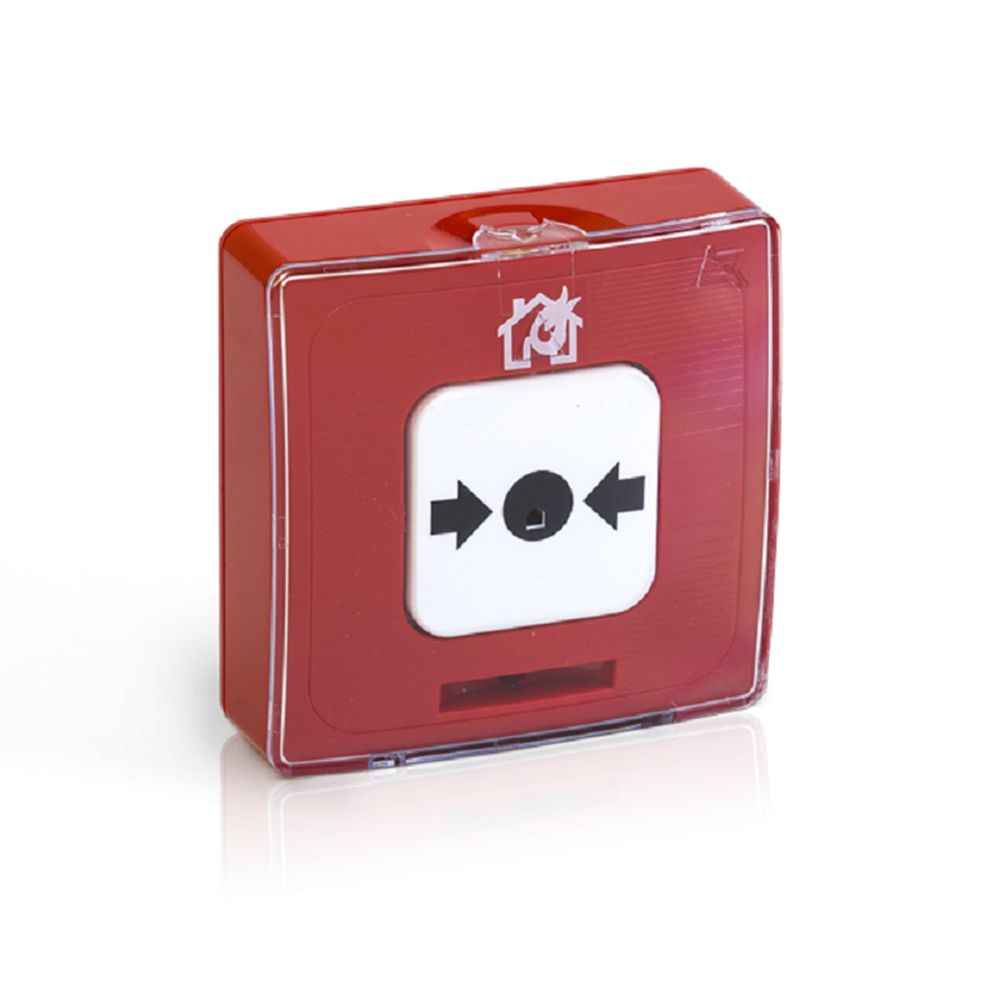

Извещатель ИПР 513-11ИКЗ-А-R3 выпускается в корпусе красного цвета.
| Питание |
от АЛС (24-36 В) |
|
Ток потребления от АЛС: в дежурном режиме, не более
при срабатывании функции изоляции участка АЛС,
не более
|
0,12 мА,
10 мА |
| Усилие нажатия на кнопку, не менее |
25 Н |
| Частота моргания светового индикатора в режиме «Пожар» |
2 Гц |
| Габаритные размеры извещателя, не более |
88х86х45 мм |
| Масса, не более |
150 г |
| Рабочий диапазон температур |
от минус 25 до плюс 55°С |
| Средний срок службы, не менее |
10 лет |
