Каракурт 4ư - Ethernet коммутатор с функцией Passive PoE для систем с резервированием питания.

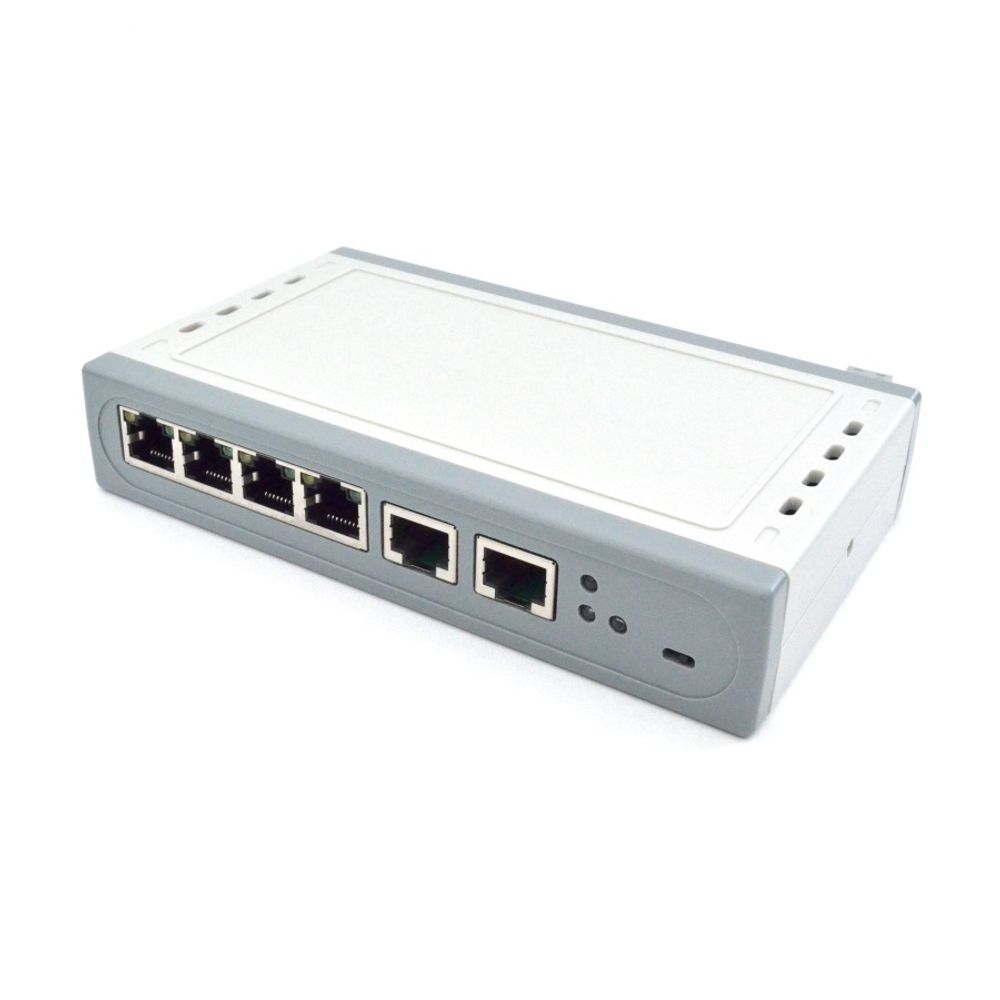

«Каракурт 4ư» Ethernet коммутатор с функцией Passive PoE специально разработанный для цифровых систем видеонаблюдения, в которых необходимо обеспечить бесперебойное питание IP устройств. Конфигурация «Каракурта 4ư»: 4Poe(10/100Mb)ư (100Mb). Т.е., он имеет 4 PoE порта и 2 UpLink порта, и осуществляет автоматическую коммутацию данных между этими портами. Коммутатор предназначен для организации проводных сетей передачи данных, в которых применяются устройства, поддерживающие технологию PoE с напряжением питания 46-57 В. «Каракурт 4ư» обеспечивает преобразование питающего постоянного напряжения (12-36 В) в стабилизированное напряжение PoE (46-57 В) с возможностью его регулировки (регулятор на боковой стенке) для компенсации падения напряжения в линии питания и передачи данных (кабель типа витая пара cat.5, cat.6). В некоторых случаях, возможность регулировки напряжения PoE может избавить от необходимости использования довольно дорогих удлинителей PoE.
Применение данного коммутатора значительно упрощает и удешевляет резервирование питания в IP системах видеонаблюдения благодаря тому, что он имеет широкий диапазон входного питающего напряжения (12-36В), которое преобразуется в напряжение PoE, регулируемое в диапазоне 46-57В. При этом, поскольку происходит только однократное преобразование энергии с высоким КПД, время резервирования питания значительно увеличивается.
Каракурт может работать как в обычном режиме, так и в режиме «extend». В стандартном режиме порты работают на скорости 100Mb. При этом длина линии может достигать 100м. В режиме «extend» скорость передачи в портах с PoE уменьшается до 10Mb, но длина линии передачи может достигать 200-250м. (определяется параметрами кабельной линии).
Бюджет мощности четырех портов составляет 60Вт. Распределение мощности по портам определяется моделью коммутатора. Доступны версии 4х15 Вт с ограничением мощности каждого порта на уровне 15 Вт и версия 60Вт с ограничением суммарной мощности всех портов на уровне 60Вт, но с возможностью подключения к порту устройств мощностью более 15 Вт (например, две камеры по 30Вт).
КАРАКУРТ поддерживает стандарт IEEE 802.3af/at. Может эксплуатироваться совместно с устройствами, поддерживающими IEEE 802.3af/at вариант В, при котором питающее напряжение подается по свободным парам (4и5 PoE+, 7и8 PoE-).
Порты имеют защиту от короткого замыкания в нагрузке, реализованную на самовосстанавливающихся предохранителях (позисторах). При превышении допустимого значения нагрузки в каком-либо из портов, напряжение питания этого порта автоматически отключается. При устранении причин перегрузки питание порта автоматически восстанавливается.
