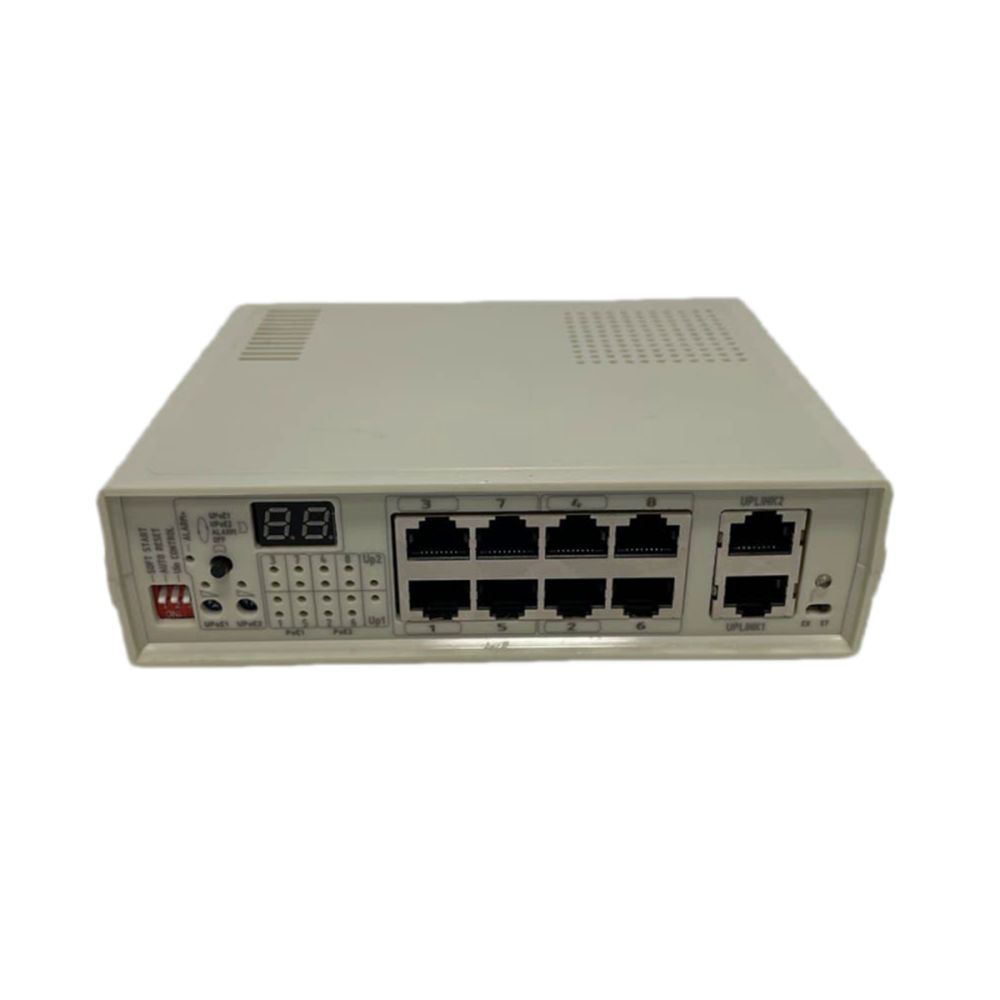

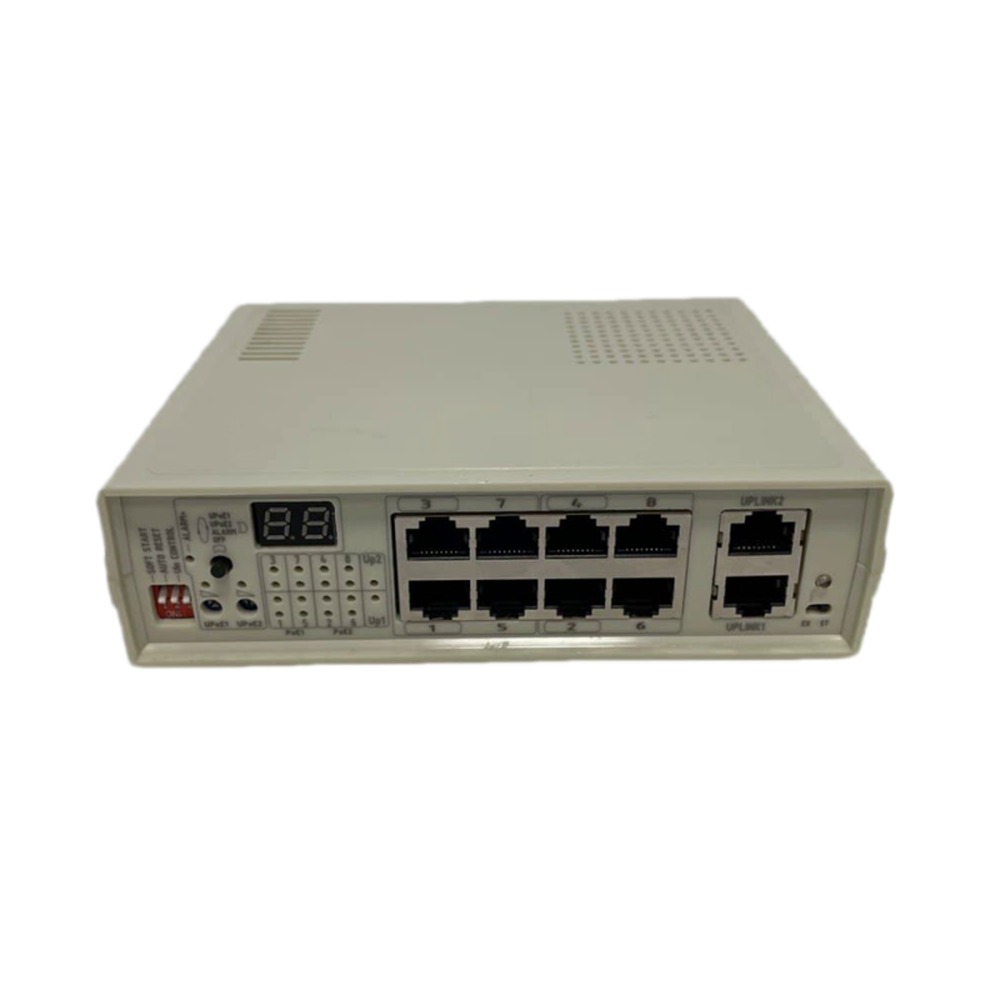

Каракурт 8 - Ethernet коммутатор с поддержкой passive PoE, разработанный специально для цифровых систем видеонаблюдения, в которых необходимо реализовать резервирование питания. Использование данного коммутатора значительно упрощает реализацию бесперебойного питания и позволяет снизить суммарный бюджет системы видеонаблюдения. Каракурт 8ư на сегодняшний день самый функционально оснащенный коммутатор в линейке Каракуртов. Питается коммутатор напряжением в диапазоне 12-36В. Конфигурация: 8 РоЕ портов (10/100Мб) + 2 UpLink порта 1000Мб. Рое порты разделены на две группы, напряжение РоЕ в которых может регулироваться раздельно в диапазоне 24-57В. Т.е., имеется возможность подключать в разные группы портов устройства с разным напряжением РоЕ (WiFi точки и др.). Имеется цифровой индикатор, на который выводятся значения напряжения РоЕ в группах портов, а так же выводятся коды аварийных ситуаций (КЗ, перегрузка, низкое напряжение питания, перегрев устройства), что значительно упрощает диагностику и настройку коммутатора.
Функционал коммутатора:
- Режим «extend» для длинных сегментов линий передачи данных (до 250м)
- Быстродействующая микропроцессорная токовая защита (время отключения 5-10мкс)
- Индикация напряжения РоЕ в группах
- Индикация кодов аварийных ситуаций (КЗ, перегрузка, низкое напр. питания, перегрев)
- Принудительная вентиляция
- Режим мягкого старта («soft start»)
- Режим защиты от зависания («auto reset») питаемых устройств (видеокамер)
- Режим контроля входного питающего напряжения («Uin control») для максимального продления времени резервирования питания приоритетных РоЕ портов («борьба за живучесть»)
Применение данного коммутатора значительно упрощает и удешевляет резервирование питания в IP системах видеонаблюдения благодаря тому, что он имеет широкий диапазон входного питающего напряжения (12-36В), которое преобразуется в напряжение PoE, регулируемое в диапазоне 24-57В. При этом, поскольку происходит только однократное преобразование энергии с высоким КПД, время резервирования питания значительно увеличивается.
Технические характеристики коммутатора Каракурт 8ư:
| Параметр |
Значение |
| Диапазон напряжения питания, В (DC) |
12-36 |
| Минимальное допустимое напряжение питания, В |
10,9 |
| Диапазон напряжения РоЕ в портах, В |
24-57 |
| Ручная регулировка напряжения РоЕ |
есть |
| Суммарный РоЕ бюджет по 8-ми портам, Вт |
120 |
| Максимальный входной ток (Uвх=12В, Ррое=120Вт), А |
11 |
| Быстродействующая защита от КЗ и перегрузки в РоЕ портах |
есть |
| Режим «мягкого старта» |
отключаемый |
| Режим автоматического сброса питания в РоЕ портах при потере связи |
отключаемый |
| Режим контроля за параметрами входного питающего напряжения |
отключаемый |
| Индикация уровня напряжения в группах РоЕ портов |
есть |
| Индикация кодов аварийных ситуаций |
есть |
| Пропускная способность РоЕ портов |
10/100Mb/s |
| Пропускная способность UpLink портов |
1000Mb/s |
| Материал корпуса |
ABS пластик (опционально металл с креплением на DIN рейку) |
| Габаритные размеры без выдающихся разъемов, мм |
154х120х43 |
| Диапазон рабочих температур,°С |
-30...ᄍ |
| Относительная влажность воздуха, % макс |
90 |
"
