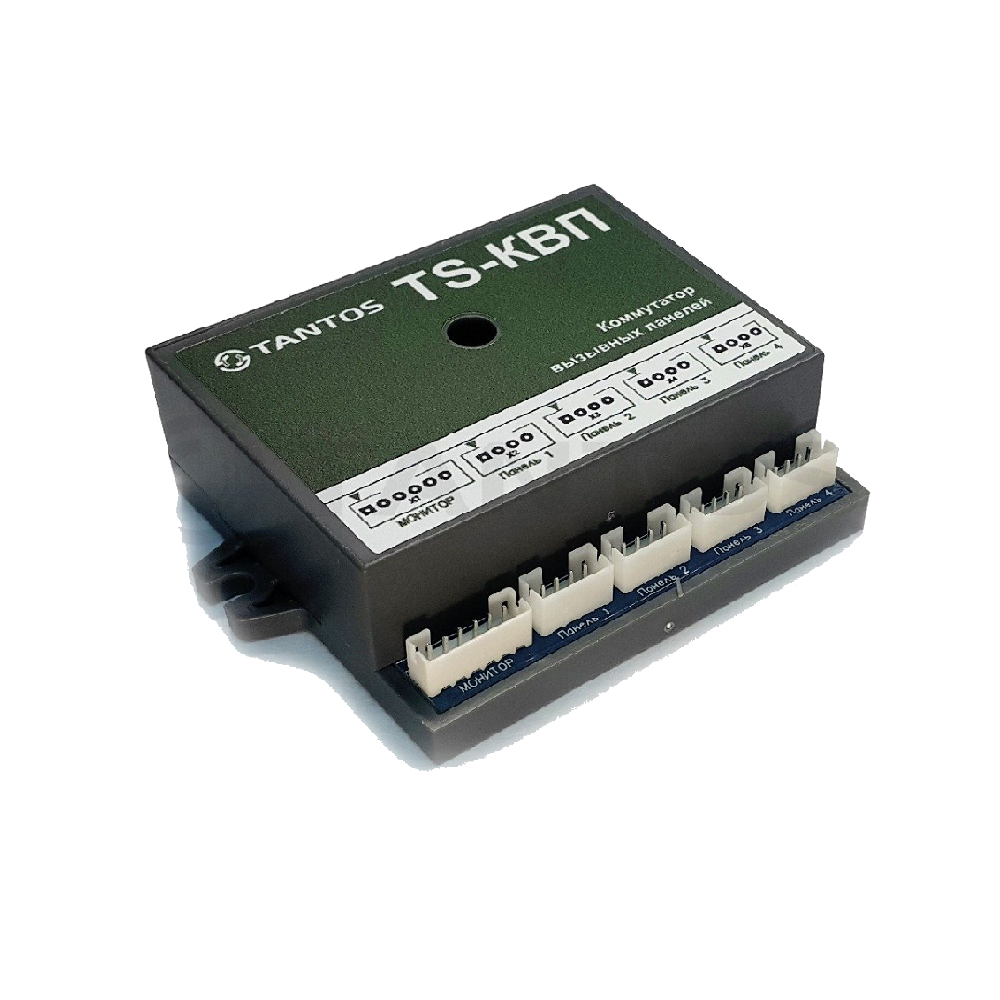

TS-КВП Коммутатор вызывных панелей предназначен для подключения 4-х вызывных 4-х проводных панелей к одному входу монитора.
Для работы с коммутатором подходят аналоговые мониторы, строго следующие стандартам на четырхпроводной аналоговый интерфейс для подключения ВП. С мониторами, не соблюдающими стандарт, коммутатор может работать с ошибками или сбоями. Для мониторов, полностью снимающих с ВП напряжение питания в состоянии ожидания, потребуется дополнительный источник питания для коммутатора. Опциональный сигнал «HOOK» для расширения функционала так же поддерживается коммутатором.
Требования к монитору для возможности циклического просмотра ВП:
- Поддержка функционирования кнопки «Открыть» в состоянии просмотра (без перехода в разговор);
- Отсутствие немедленного или краткосрочного авто-отбоя после нажатия на кнопку «Открыть»;
- Длительность отработки команды разблокировки двери одна секунда.
Требования к подключаемым ВП: каждая из них должна работать с используемым монитором напрямую.
| Рабочее напряжение |
12 -15 В пост. ток |
| Потребляемый ток |
Не более 100мА |
| Габаритные размеры |
66 х 57 х 23мм |
| Рабочая температура |
+1 ... +50 град.С |
| Защита от атмосферных осадков |
Нет |
