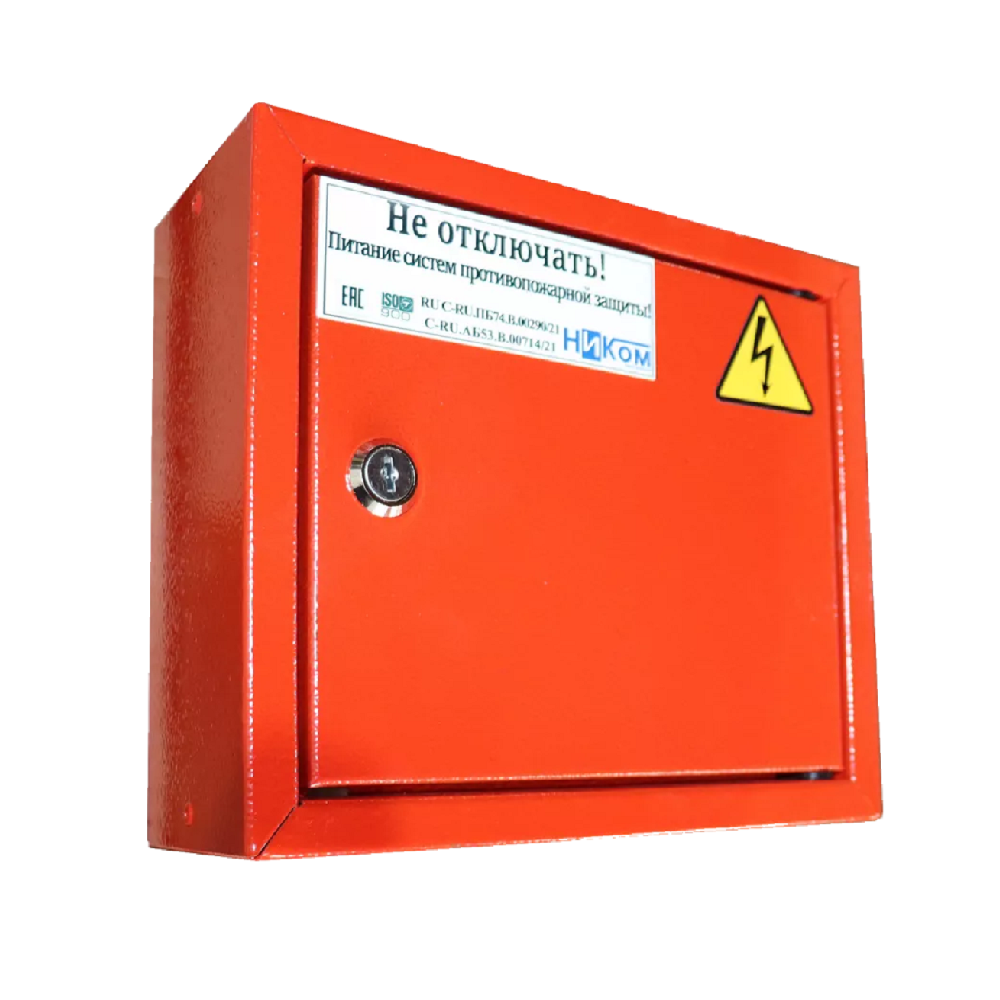

ПАНЕЛЬ ПЭСПЗ представляет собой шкафное или ящичное низковольтное устройство распределения и управления, согласно с ГОСТ Р 51321.1-2007. ПАНЕЛИ ПЭСПЗ изготавливаются в соответствии с ГОСТ Р 53325, ГОСТ 12.1.004, ГОСТ Р 51321.1, ОСТ 36.13-90, ГОСТ Р 51321.5, ГОСТ IEC 60439-3, ГОСТ Р 50571.2, ГОСТ 30331.1, СП 5.13130.2009, «Правилами устройства электроустановок» (ПУЭ), Техническим регламентом
Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (утв. Решением Комиссии Таможенного союза от 16 августа 2011 года 768) и Техническим регламентом Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017).
В ПАНЕЛИ ПЭСПЗ предусмотрена защита от перегрузок и токов коротких замыканий, с выдачей сигналов о неисправности в систему пожарной автоматики или диспетчеризации.
ПАНЕЛЬ ПЭСПЗ соответствует Техническому регламенту Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017).
ПАНЕЛЬ ПЭСПЗ предназначена для установки внутри защищаемого объекта, либо в помещении
электрощитовой и рассчитана на круглосуточный режим работы.
Параметры коммутации:
Коммутируемое напряжение главных цепей: 230 или 400В, (50±1)Гц, указывается при заказе.
Номенклатура ПАНЕЛИ ПЭСПЗ, по коммутируемым токам, представлена в широком диапазоне (от 1А до 1000А) - определяется при заказе.
Отключающая способность защитных аппаратов, устанавливаемых на вводах ПАНЕЛИ ПЭСПЗ, не менее 4,5 кА.
Максимальная коммутируемая мощность в зависимости от коммутируемого тока - указывается при заказе.
По помехозащищённости и устойчивости к индустриальным радиопомехам шкаф соответствует требованиям не ниже второй степени жёсткости по ГОСТ Р 53325-2012.
Потребляемая мощность ПАНЕЛИ ПЭСПЗ в дежурном режиме (без внешних потребителей): не более 100 ВА.
Электрическое сопротивление изоляции внутренних цепей ПАНЕЛИ ПЭСПЗ в холодном состоянии должно быть не менее 20 МОм.
ВНИМАНИЕ: Для ПАНЕЛИ ПЭСПЗ со встроенным АВР (указывается при заказе):
- время переключения с основного ввода на резервный (с резервного на основной) не превышает 1 с.;
- время технической готовности шкафа к работе после включения питания не превышает 1 с.
Структура условного обозначения ПАНЕЛЬ ПЭСПЗ «НИКОМ» ЩУ-П НИКОМ ХоX1Х21[N/X3/1/Х3/2N/X3/1/X3/2]+Х6;Х7,
Хо - Вид исполнительного устройства СПЗ
Не указывается для панели ПЭСПЗ
X1 - напряжение электропитания выбирается из ряда
- 230 Электропитание осуществляется от однофазной сети переменным напряжением 230 В, частотой 50 Гц
- 400 Электропитание осуществляется от трехфазной сети переменным напряжением 400 В, частотой 50 Гц
Х2 - степень защиты оболочкой
- IP31 Согласно ГОСТ 14254
- IP54 Согласно ГОСТ 14254
- IP65 Согласно ГОСТ 14254
1 - характеристики выходов формирующие сигналы управления путем коммутации (замыкания, размыкания) подключаемых линий связи с исполнительным устройством, где:
N Количество выходов с одинаковыми нагрузочными характеристиками, общее количество выходов, формирующих сигналы управления путем коммутации, шт., не более: 60
Х3/1 - коммутируемое напряжение
- 400 Переменное напряжение 400 В частотой 50 Гц
- 230 Переменное напряжение 230 В частотой 50 Гц
Х3/2- коммутируемый ток
- 1-630 Номинальный (максимальный) ток нагрузки от 1 до 630, А
Х6 - наличие устройства обогрева О
- Наличие обогрева, при отсутствии данный параметр пропускается
Х7 - наличие дополнительных опций
- АВР Наличие встроенного АВР. ЩУ-П, при этом, имеет два ввода
- Д Наличие дополнительных сигналов, для передачи внешним устройствам (Диспетчеризация)
- И Наличие дополнительной индикации
- К Наличие специальных кронштейнов для установки ШУ-П на стену.
