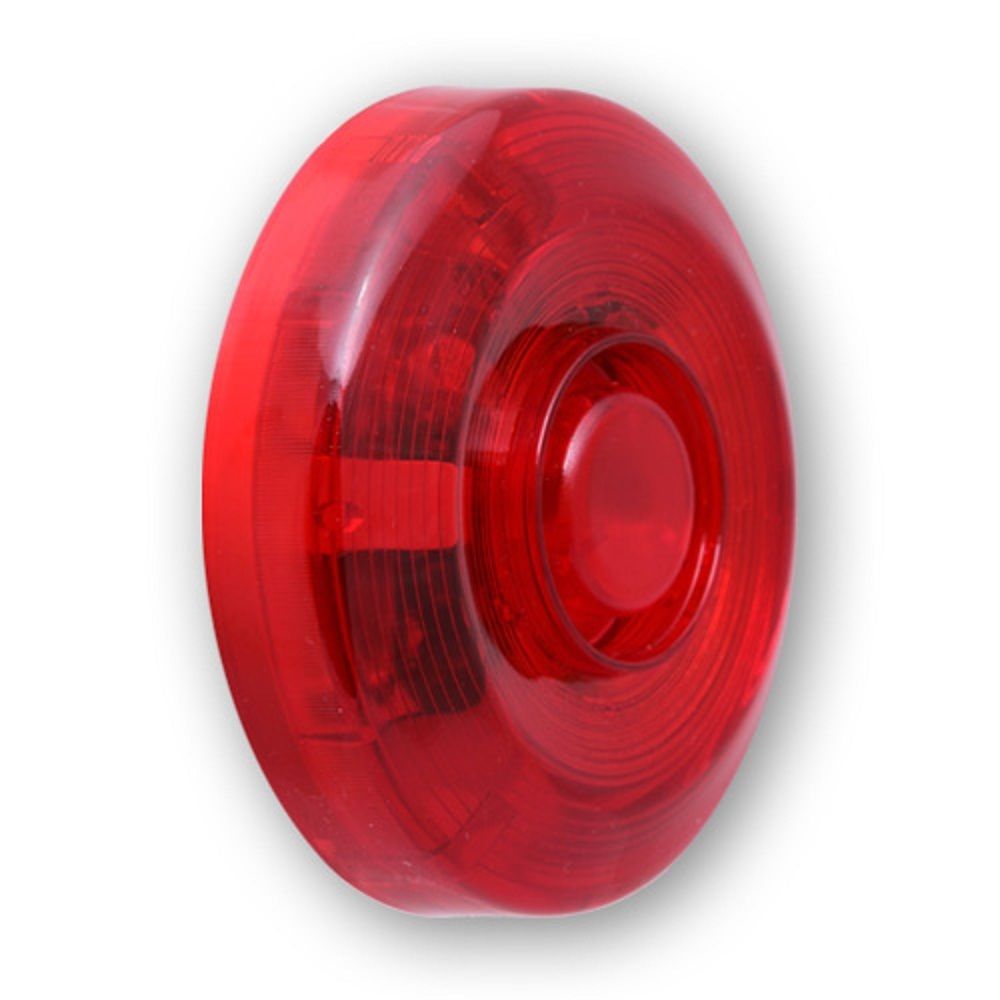

Астра-2331 Оповещатель свето-звуковой радиоканальный для работы в составе системы Астра-РИ-М
Особенности
- двусторонний радиообмен в радиоканале Астра-РИ-М (433 МГц);
- работа только в модернизированном радиоканале (режиме 2);
- регистрация в радиосети установкой элемента питания;
- установка частотной литеры по радиоканалу при регистрации;
- служебный индикатор для индикации собственного состояния и состояния радиосети;
- литий-марганцево-оксидный элемент питания типоразмера CR123 напряжением 3,0 В емкостью до 1,5 А/ч, входит в комплект поставки;
- возможность подключения внешнего питания 12 В (от РИП);
- автоматическое переключение электропитания с ЭП на внешний источник при подключении последнего, при отключении обратно на работу от ЭП;
- отключение индикации служебного индикатора через 60 мин после включения электропитания с целью экономии емкости ЭП;
- измерение и передача по радиоканалу значения остаточной емкости ЭП с отображением в журнале событий ППКУП при достижении значений 30, 20, 10 %;
- не требуется получения разрешений на применение от органов государственной радиочастотной службы
Технические данные
| Параметры звукового канала: |
|
| - уровень звукового давления на расстоянии 1 м, не менее |
85 дБ |
| - частота генерируемых звуковым каналом сигналов |
от 1500 до 2500 Гц |
| Параметры радиоканала: |
|
| - радиус действия радиоканала на открытой местности, не менее |
300 м |
- рабочий диапазон частот:
- литера 1
- литера 3 |
433,42 МГц
434,42 МГц |
| Напряжение питания: |
|
| - от ЭП |
от 2,2 до 3,0 В |
| - от РИП DC 12 В |
от 10,0 до 15,0 В |
| Ток потребления от ЭП: |
|
| - в дежурном режиме, не более |
0,03 мА |
| - в режиме радиопередачи, не более |
55 мА |
- в режиме тревожного извещения:
- световой канал
- звуковой канал |
80 мА
100 мА |
| Ток потребления от РИП DC: |
|
| - в дежурном режиме, не более |
12 мА |
| - в режиме радиопередачи, не более |
80 мА |
- в режиме тревожного извещения:
- световой канал
- звуковой канал |
100 мА
100 мА |
| средний срок службы ЭП |
2 года |
| порог начала индикации для замены ЭП |
2,5 В |
| порог отключения оповещателя |
2,1 В |
габаритные размеры:
- диаметр
- высота |
90 мм
29 мм |
| Условия эксплуатации: |
|
| - температура |
от -30 до +55°С |
| - относительная влажность воздуха без конденсации влаги |
до 98% при +25°С |
| - степень защиты оболочкой |
IP41 |
Информативность
Световой канал:
- "взятие":
1-кратная вспышка при работе от ЭП,
включен непрерывно при питании от РИП 12 В
- "снятие":
2-кратная вспышка при работе от ЭП,
выключен при питании от РИП 12 В
- "задержка на вход/выход" мигание 1 раз в 2 с в течение времени задержки
- "тревога/пожар" мигание 1 раз в 1 с в течение 4-х мин, далее еще 20 мин или до снятия состояния "тревога/пожар" мигает с частотой 1 раз в 10 с
Звуковой канал:
- "взятие" 1-кратное включение
- "снятие" 2-кратное включение
- "тревога" включение непрерывно на 4-х мин*
- "пожар" включение на 1 с с периодом 2 с в течение 4-х мин*
* Кратковременные прерывания звука оповещателя (на долю секунды) являются штатной особенностью изделия.
Служебный индикатор (выключается через 60 мин после включения питания):
- "выход на дежурный режим" 1-кратная вспышка
- "питание норма (при питании от ЭП)" выключен
- "неисправность питания (разряд ЭП)" 3-кратные вспышки с периодом 25 с
- "подключение внешнего питания 12 В" 1-кратная вспышка
- "поиск сети" частые мигания
- "нет сети" 2-кратные вспышки с периодом 25 с
