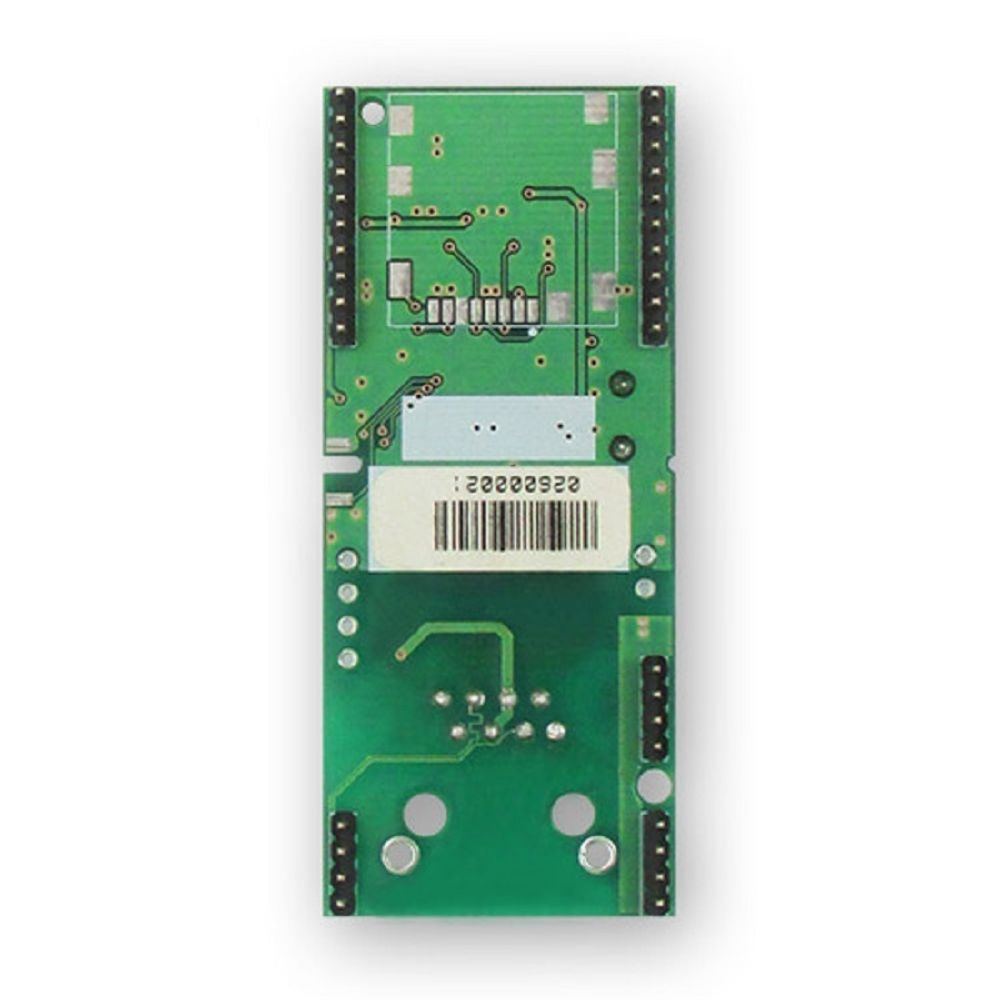

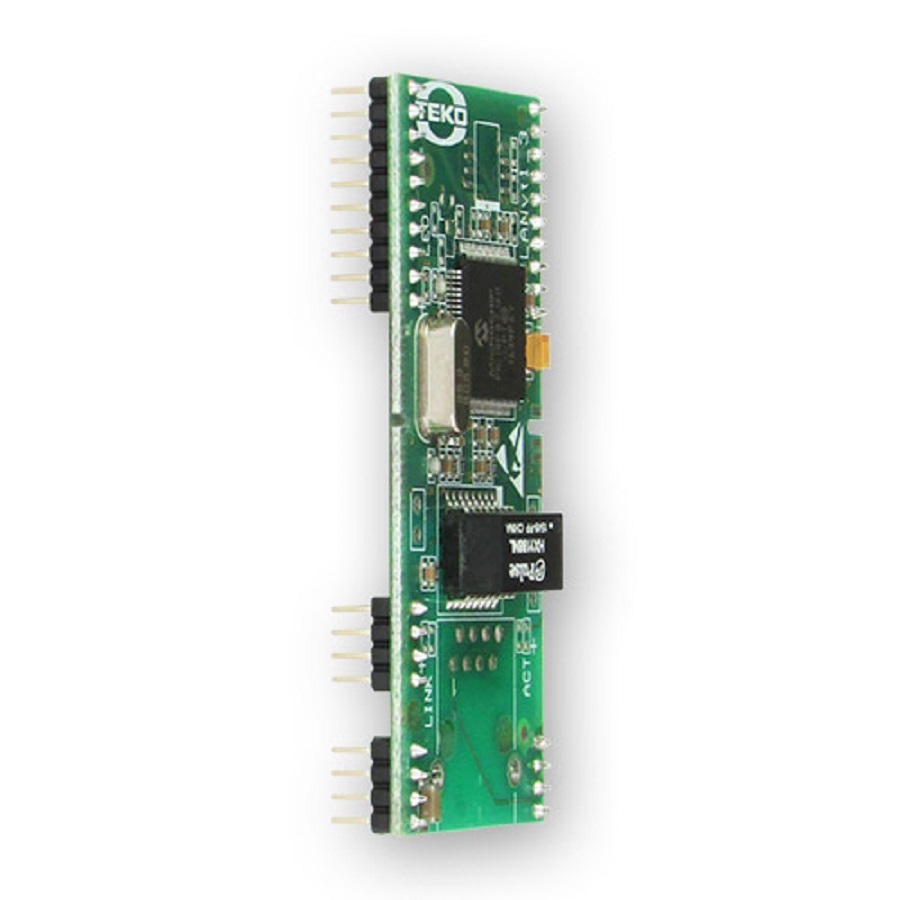

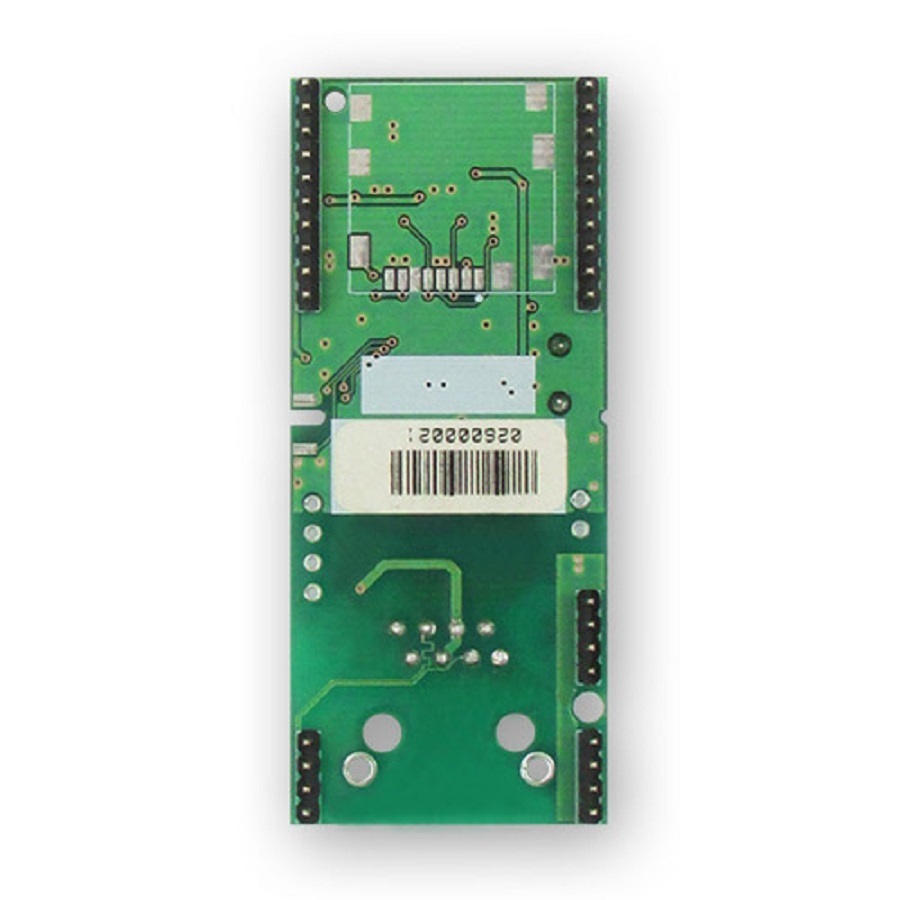

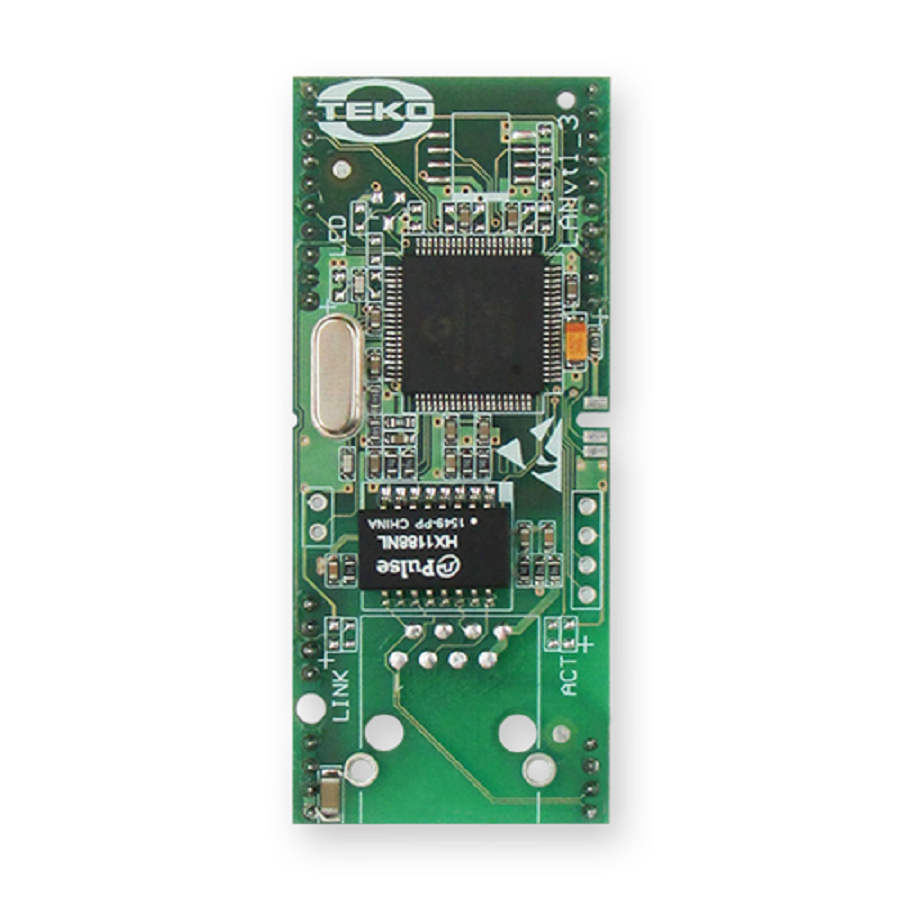

Астра-LAN (ПАК Астра) модуль коммуникации для установки в ППКУП Астра-812 Pro
Инструкция
Особенности
- конструкция модуля предусматривает установку в корпус ППКУП серии Pro на базовую плату с помощью разъемов
- поддержка динамической и статической IP- маршрутизации в сетях провайдера Интернет (через роутер)
- используемый протокол передачи в сетях Internet - TCP/IPv4
- настройка IP-стека и серверов DNS вручную согласно переданным параметрам от провайдера или администратора сети либо автоматически от DHCP-сервера в локальной сети
- программирование параметров модуля осуществляется из меню ППКУП Астра-812 Pro и/или с помощью модуля настройки ПКМ Астра Pro
- выбор источника автоматической синхронизации времени ППКУП:
- не имеет энергонезависимой памяти для хранения настроек, настройки хранятся в памяти ППКУП
- постоянный контроль целостности канала связи
Основные данные
- программируемые параметры для доставки информации на пультовое оборудование:
- IP-адрес сервера ПАК "Астра" в формате IPv4
- номер порта (значение, установленное в настройках пультового приемника, или предоставляемое Internet-провайдером из настроек узла или прокси-сервера ЛВС)
- категории передаваемой информации
- установка модуля в ППКОП Астра-812 Pro производится с предварительной установкой на плату Астра-812 Pro платы клеммников А1 - А4 из комплекта поставки модуля
Технические данные
| количество получателей информации | 1 |
| подключение от ППКУП к сетевым устройствам | кабелем Ehernet «скрестного» типа EIA/TIA-568B |
средний ток потребления ППКУП при установленном модуле возрастает:
- при напряжении питания 12 В
- при напряжении питания 24 В |
на 90 мА
на 60 мА |
| габаритные размеры | 65х28х14 мм |
| Условия эксплуатации: | |
| - температура | от -10 до +55°С |
| - относительная влажность воздуха без конденсации влаги | до 93% при +40°С |
