Security Hub Контроллер (УОО) 4G (NB-IoT), абонентский контроллер для GSM-сигнализации Security Hub, подключение к серверу через Интернет и сети сотовой связи стандарта LTE Cat Nb1 (NB-IoT), контроль до 32 радиодатчиков системы Астра-РИ-М разных типов, 4 ШС, 6 выходов, вход ТМ

ВНИМАНИЕ!
Контроллер работает только с SIM-картой, поддерживающей сеть NB-IoT.

Выбрать

* Срок и стоимость доставки заказов до 15 кг. рассчитываются автоматически при оформлении заказа. Сборка и отгрузка от 0 до 3 рабочих дней (в случае нахождения товара на разных складах).

Описание

Характеристики

Описание

Security Hub Контроллер (УОО) 4G (NB-IoT), абонентский контроллер для GSM-сигнализации Security Hub

ОСОБЕННОСТИ

обеспечивает регистрацию и обработку состояний 32 беспроводных устройств (извещателей, блоков реле, пультов, оповещателей) системы Астра-РИ-М;
обеспечивает обмен информацией с мобильным и веб приложениями через сервер:
- по проводному каналу через разъем типа RJ45 (Ethernet 10 BASE-T) и сеть провайдера,
- по беспроводному каналу через SIM-карту (NB-IoT) оператора сотовой связи стандарта LTE Cat Nb1;
настройка и обслуживание контроллера производится с помощью АРМ ПЦО или мобильного или веб приложения и встроенной в него пошаговой инструкции пользователя. Мобильное приложение «Security Hub» устанавливается из магазина приложений, программное обеспечение для АРМ ПАК «Астра» загружается по ссылке Скачать;
электропитание контроллера осуществляется от трех независимых источников в любой комбинации:
- от основного источника электропитания c номинальным напряжением 12 В через клеммы +12V-,
- от резервного источника электропитания c номинальным напряжением 12 В через клеммы +12VR-,
- от бытовой сети 230 В 50 Гц через сетевой адаптер (не входит в комплект поставки) и порт USB 2.0 типа B c номинальным напряжением 5 В и током 1 А;
осуществляется непрерывный контроль и оповещение о текущем состоянии электропитания;
для обеспечения резервирования электропитания внутри контроллера имеется литий-ионная (Li-Ion) аккумуляторная батарея (АКБ) типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью 600 или 700 мА/ч (в зависимости от текущей комплектации) и разъем для подключения АКБ;
при питании от АКБ обеспечивается связь только по беспроводному каналу LTE NB-IoT (связь по проводному каналу обеспечивается только при наличии доступа к Интернету);
при питании от АКБ не обеспечивается питание проводных датчиков, параметры ШС не контролируются до восстановления внешнего питания;
контроллер имеет вилку F1,установка перемычки на которую обеспечивает работу охранных проводных шлейфов от АКБ, при этом длина шлейфа должна быть не более 10 м;
контроллер имеет встроенный вход Touch Memory (ТМ) для подключения считывателя ключей стандарта «iButton» и/или клавиатуры «Астра-КТМ-С». Коды ТМ регистрируются из АРМ ПЦО и пользовательских приложений;
контроллер имеет 4 программируемых входа (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных датчиков охранного, пожарного и технологического типов;
контроллер имеет два встроенных сигнальных реле с программируемыми режимами работы;
клеммы CONx- могут быть запрограммированы как выход "открытый коллектор" для подключения сирены и сигнальной лампы (например, Астра-10 исп. М2).

ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметры радиоканала:
- рабочая частота	433,42 МГц (литера «1»)
- радиус действия радиоканала на прямой видимости, не менее*	100 м

Питание от внешнего источника 12 В:
- напряжение основного (клеммы +12V-) и резервного (клеммы +12VR-) питания	от 10,2 до 13,8 В
- максимальный ток потребления	300 мА
- номинальный ток потребления, не более	150 мА

Питание через сетевой адаптер от порта USB:
- сетевое напряжение	от 110 до 240 В
- потребляемая мощность, не более	5 Вт
- напряжение основного питания	5 В ± 5%
- максимальный ток потребления, не более	500 мА
- номинальный ток потребления, не более	200 мА

Питание от АКБ:
- напряжение питания от АКБ	от 3,3 до 4,2 В
- время работы от АКБ	от 4 до 8 ч
- порог передачи информации о разряде АКБ	3,5 В
- время заряда полностью разряженной батареи, не более	10 ч

Сопротивление охранного/технологического ШС (клеммы +CONx, 12V- или 12VR-):
- норма	от 3 до 5 кОм
- нарушение	от 0 до 3 или более 5 кОм

Сопротивление пожарного ШС (клеммы +CONx-):
- норма	от 3 до 5 кОм
- нарушение	от 1,5 до 3 и от 5 до 12 кОм
- неисправность	от 0 до 1,5 и более 12 кОм

Сопротивление пожарного ШС с двойной сработкой (клеммы +CONx-):
- норма	от 3 до 5 кОм
- нарушение	от 0 до 1,5 и от 5 до 12 кОм
- внимание (с резистором Rдоб)	от 1,5 до 3 кОм
- неисправность	более 12 кОм

Параметры реле (клеммы RELAY 1, RELAY 2):
- максимальное напряжение нагрузки	100 В
- максимальный ток нагрузки	0,1 А

Параметры выхода "открытый коллектор" (клеммы CONx-):
- максимальное напряжение нагрузки	24 В
- максимальный ток нагрузки	0,25 А

время технической готовности, не более	60 с
максимальная длина линии интерфейса Touch Memory (ТМ)	15 м
габаритные размеры	136 Ч 86 Ч 38 мм
масса без АКБ	0,14 кг

Условия эксплуатации:
- диапазон температур	от - 10 до + 50 °С
- относительная влажность воздуха без конденсации влаги	до 98 % при + 40 °С

* Радиус действия в значительной степени зависит от конструктивных особенностей помещения, помеховой обстановки. Максимальные параметры дальности обеспечиваются при выполнении наилучших условий установки SH и датчика.

ИНФОРМАТИВНОСТЬ

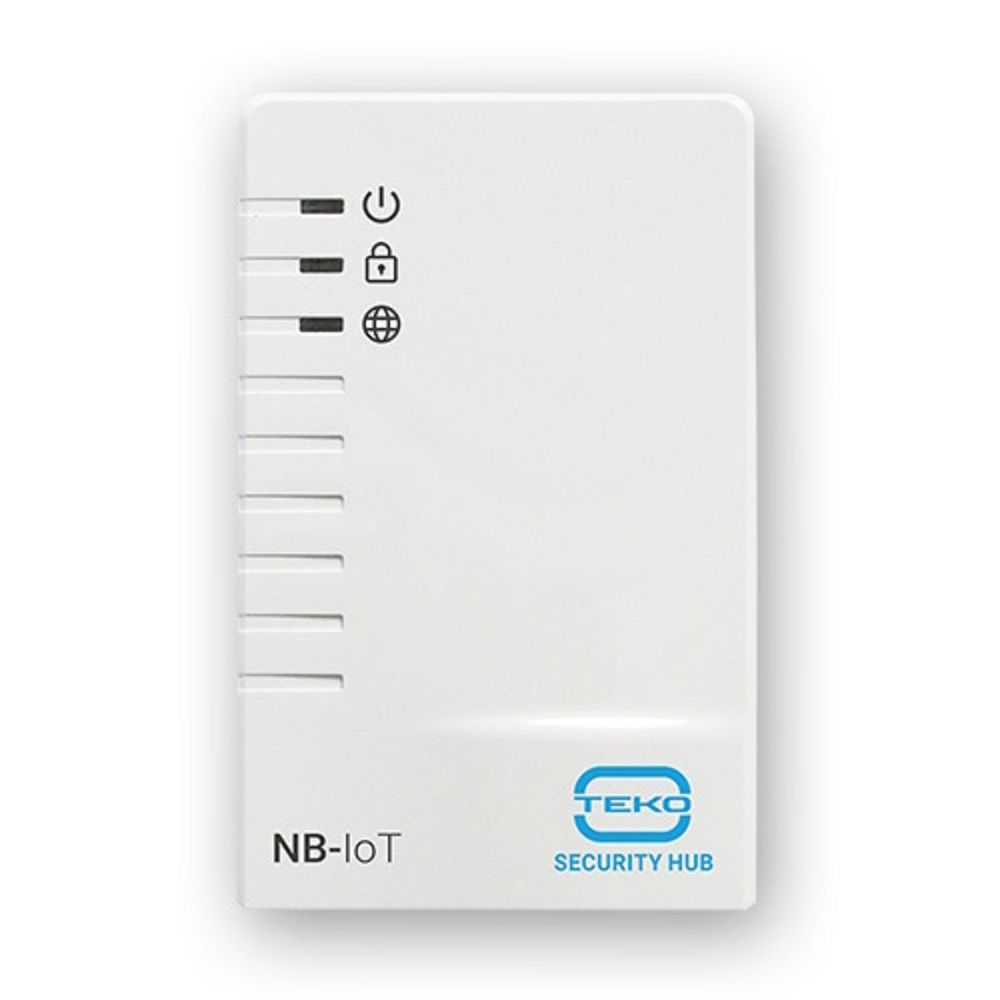

три двухцветных индикатора:
- индикатор «ПИТАНИЕ» - состояние питания и охраны,
- индикатор «РАДИОСЕТЬ/ШС» - общее состояние датчиков,
- индикатор «СВЯЗЬ» - состояние связи с сервером;
сетевой интерфейс LAN (Ethernet 10/100 Base-T) для обмена информацией с мобильным и веб приложениями через публичный сервер;
беспроводной канал через SIM-карту (NB-IoT) операторов сотовой связи стандарта LTE Cat Nb1 для обмена информацией с мобильным и веб приложениями через публичный сервер
