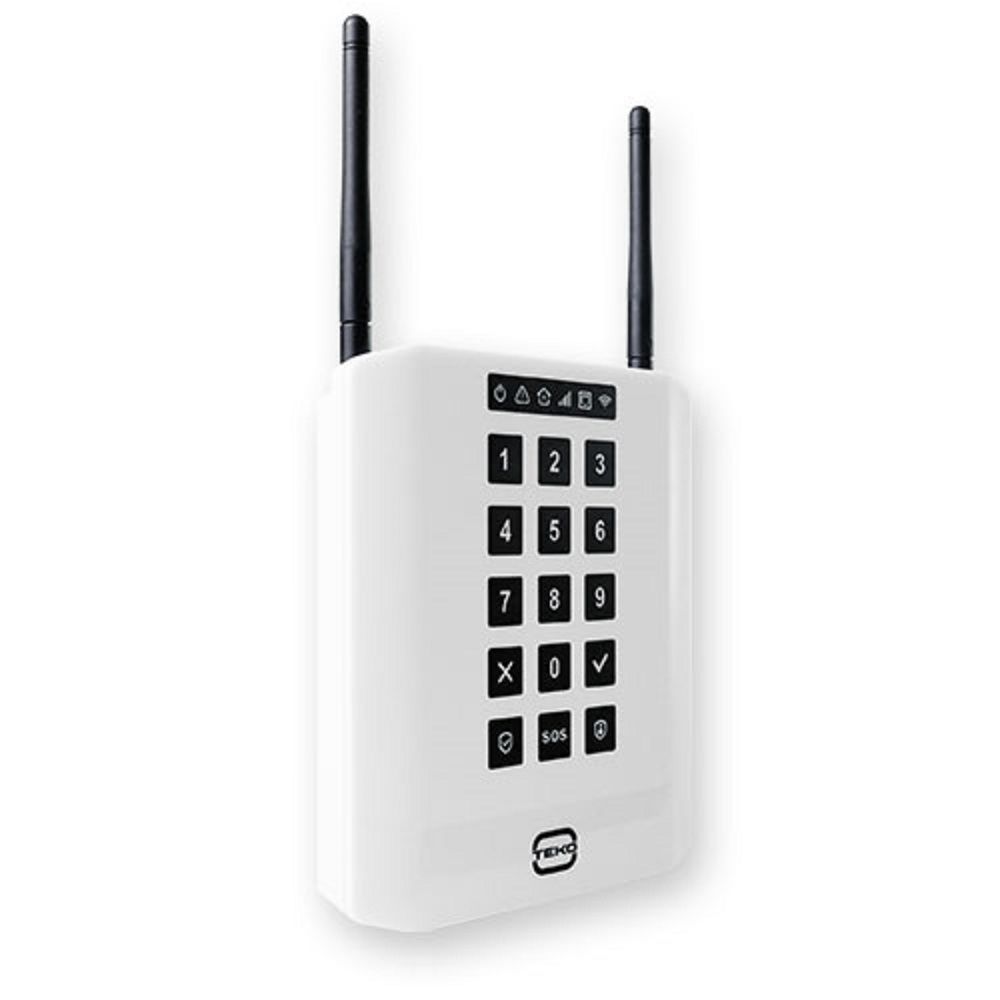

Security Hub Контроллер (УОО) 3.0 Устройство оконечное объектовое
- 2G/4G и Ethernet/Wi-Fi
- Контроль 192 беспроводных датчиков
- 4 шлейфа сигнализации, 3 выхода
- Питание 12 В / 220 В
- RFID считыватель
Особенности
- обеспечивает регистрацию и обработку состояний 192 беспроводных устройств различных типов системы Астра-РИ-М:
- Астра-3221 - извещатель охранный точечный электроконтактный (тревожная кнопка),
- Астра-3321 - извещатель охранный точечный магнитоконтактный,
- Астра-361 исполнение РК - извещатель утечки воды,
- Астра-421 исполнение РК (сигнализатор) - сигнализатор дымовой,
- Астра-5121 - извещатель охранный объемный оптико-электронный, не реагирующий на перемещение животных весом до 20 кг,
- Астра-5131 исполнение А - извещатель охранный объемный оптико-электронный,
- Астра-6131 - извещатель охранный поверхностный звуковой,
- Астра-621 исполнение РК - извещатель охранный объемный совмещенный (ИК+АК),
- РПДК Астра-РИ-М (брелок взятия/снятия с охраны) - извещатель охранный точечный электро-контактный мобильный,
- Астра-8121 - пульт управления радиоканальный;
- 3 канала коммуникации:
- GSM (две SIM-карты формата нано-сим),
- Wi-Fi (2,4 ГГц),
- LAN (разъем типа RJ45, Ethernet 10 BASE-T);
- основным каналом обмена является проводной, далее по приоритету следуют Wi-Fi, SIM1, SIM2;
- настройка и обслуживание контроллера производится с помощью АРМ ПЦО или мобильного приложения по инструкции пользователя (работает на ОС Android v4.2 и выше, iOS 9 и выше);
- контроллер имеет 4 шлейфа сигнализации (ШС) для подключения датчиков, имеющих выход типа сухой контакт и работающих на размыкание или на замыкание;
- контроллер имеет встроенное сигнальное реле и 2 выхода «открытый коллектор» с программируемыми режимами работы, позволяющих подключить нагрузку (сирену и сигнальную лампу, например, Астра-10 исп. М2);

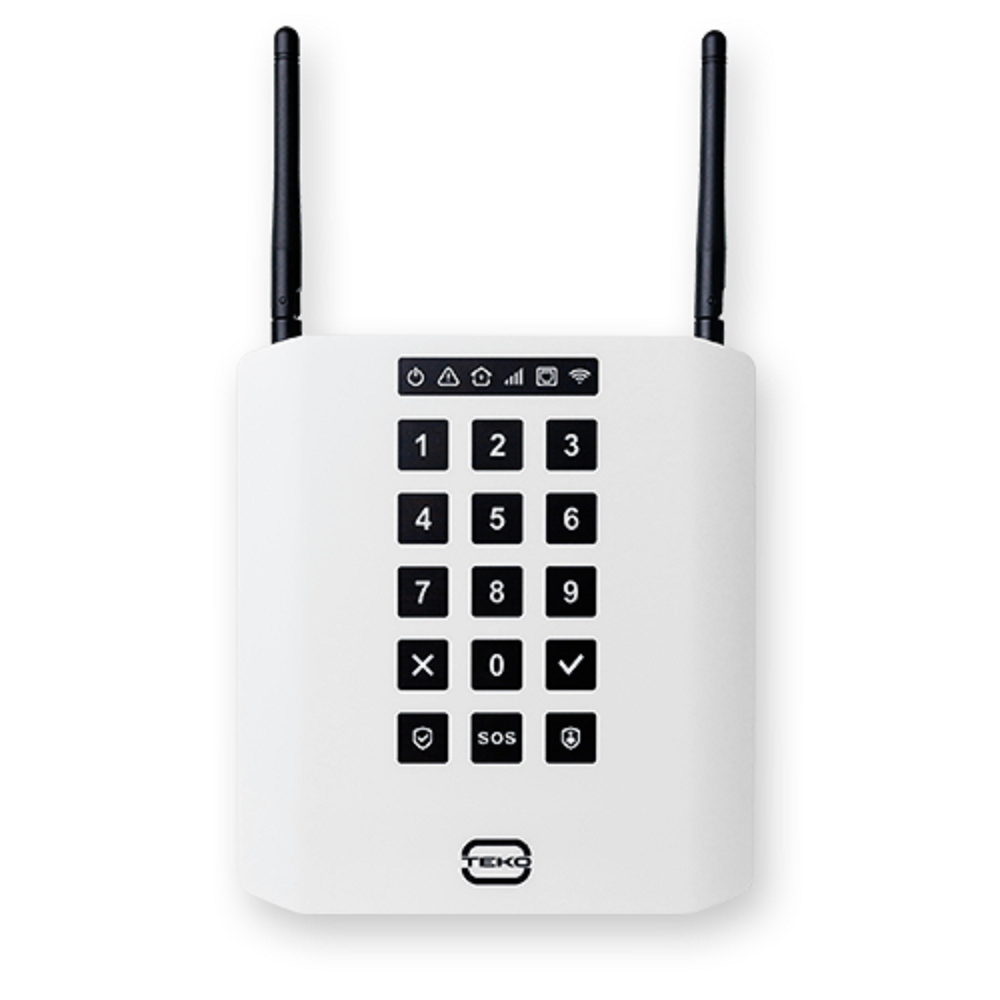

- контроллер имеет сенсорную клавиатуру для ввода команд управления объектом набором PIN-кодов и кнопками быстрой постановки на охрану всего объекта или частично, а также для передачи сигнала «Тревога» нажатием кнопки SOS не менее 3 с;
- контроллер имеет встроенный считыватель RFID для считывания бесконтактных идентификаторов EM-Marine;

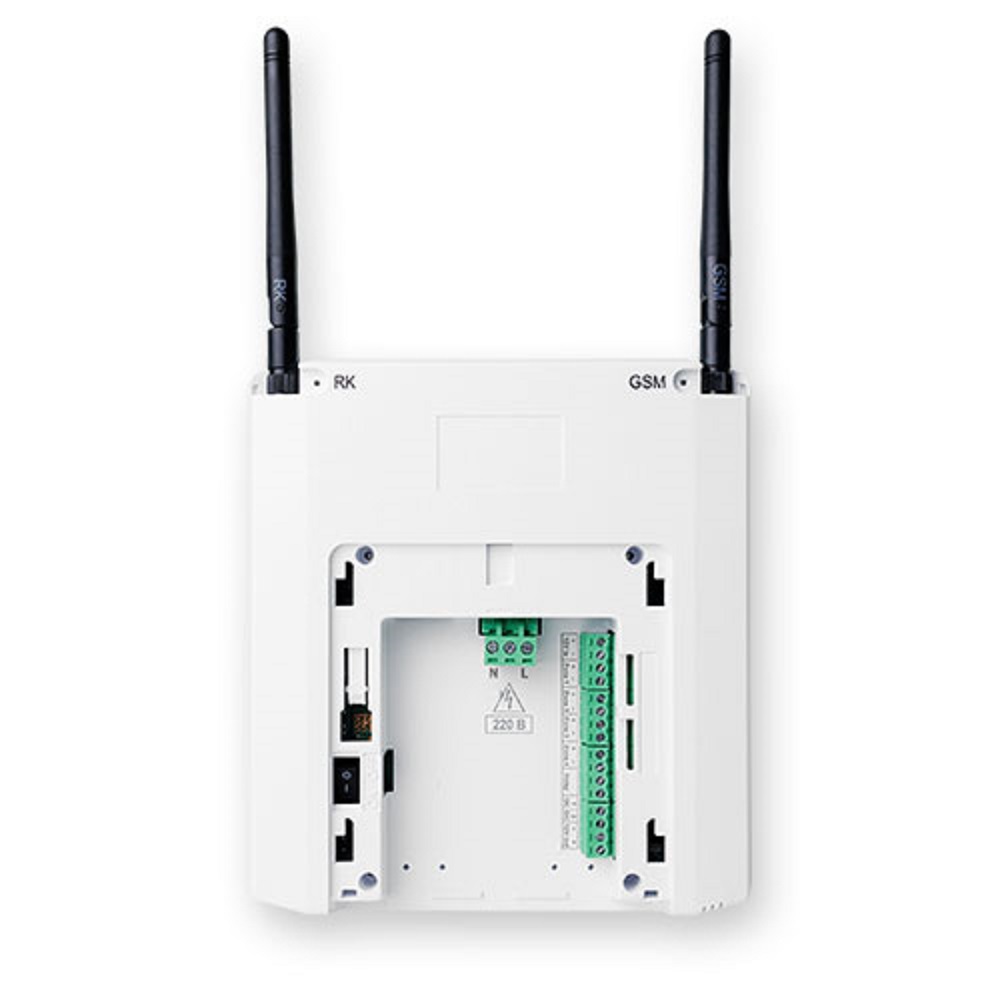

- электропитание контроллера осуществляется от трех независимых источников в любой комбинации:
- от бытовой сети 230 В 50 Гц,
- от источника электропитания c номинальным напряжением 12 В через клеммы +12V in-,
- от резервного источника электропитания - АКБ c номинальным напряжением 3,6 В;
- осуществляется непрерывный контроль и оповещение о текущем состоянии электропитания;
- для обеспечения резервирования электропитания внутри контроллера имеются контакты для подключения литий-ионной (Li-Ion) АКБ типоразмера 18650 с номинальным напряжением 3,6 В, емкостью 3200 мА/ч;
- контроллер имеет переключатель ON/OFF включенияотключения АКБ с поддержкой «холодного» запуска от АКБ;
- предусмотрен выход 12 В (клеммы -12V out+) для питания дополнительных проводных устройств, таких как датчики, сирены, маяки;
- на лицевой панели размещены шесть встроенных индикаторов для индикации состояния питания, обрудования, объекта и связи с сервером по всем каналам;
- встроенный звуковой сигнализатор сопровождает извещения о постановке/снятии охраны и о тревоге;

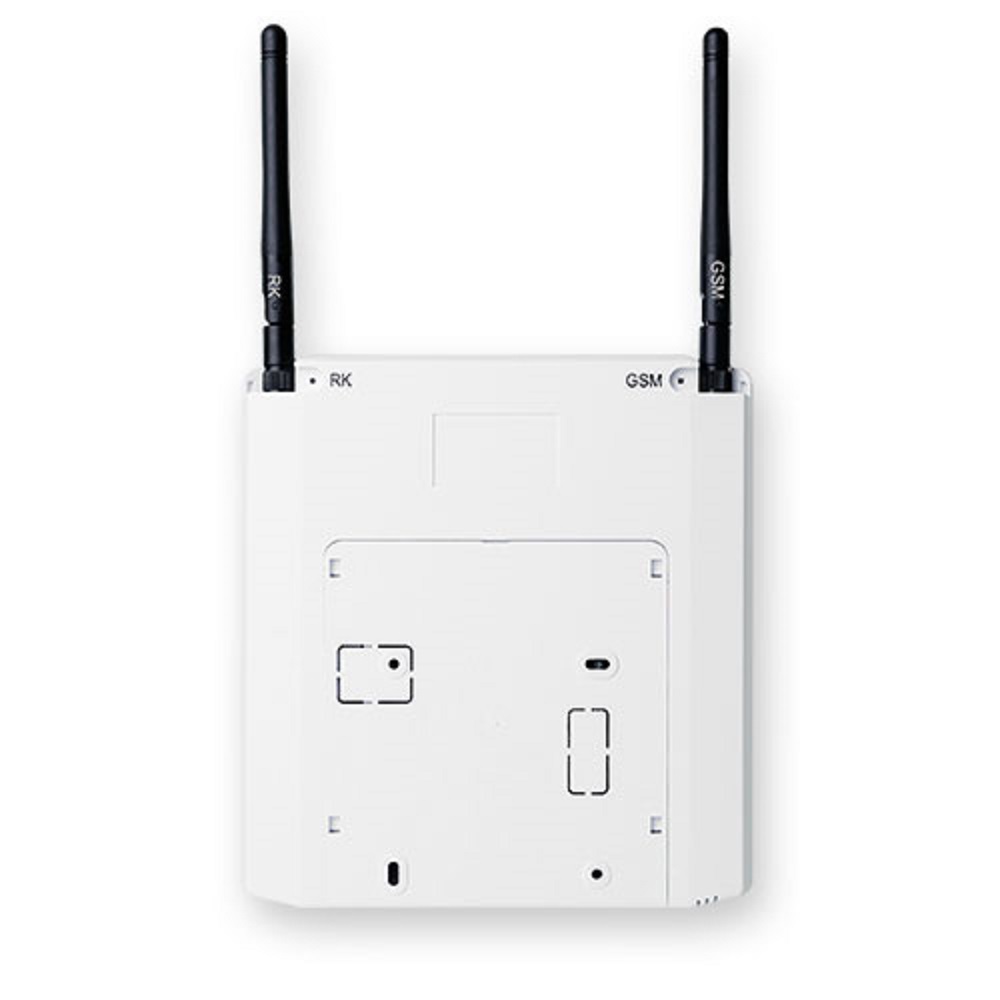

- GSM антенна и антенна 433 МГц в комплекте.
Технические данные
| Параметры радиоканала: |
|
| - рабочая частота |
433,42 МГц (литера «1») |
| - радиус действия радиоканала на прямой видимости, не менее* |
100 м |
| Питание от внешнего источника: |
|
| - напряжение основного (клеммы 220 В) и дополнительного (клеммы +Вх12В-) питания |
от 10,5 до 13,6 В |
| - максимальный ток потребления |
300 мА |
| - номинальный ток потребления, не более |
150 мА |
| Питание от АКБ: |
|
| - напряжение питания от АКБ |
от 3,3 до 4,2 В |
| - время работы от АКБ |
от 4 до 8 ч |
| - порог передачи информации о разряде АКБ |
2,7 В |
| - время заряда полностью разряженной батареи, не более |
10 ч |
| время технической готовности, не более |
120 с |
| Параметры реле (клеммы Реле): |
|
| - максимальное напряжение нагрузки |
30 В |
| - максимальный ток нагрузки |
0,1 А |
| Параметры выхода "открытый коллектор" (клеммы ОК1, ОК2): |
|
| - максимальное напряжение нагрузки |
30 В |
| - максимальный ток нагрузки |
0,3 А |
| Параметры входа ШС (клеммы +ШС1-, +ШС2-, +ШС3-, +ШС4-) охранного/технологического/тревожного типа: |
|
| - напряжение на клеммах ШС в дежурном режиме |
5 В |
| - ток на клеммах ШС для питания датчиков |
20 мА |
| - ток короткого замыкания по ШС, не более |
5 мА |
| - время интегрирования ШС |
500 мс |
| - сопротивление проводов ШС, не более |
220 Ом |
| - сопротивление утечки между проводами или каждым проводом и «Землей», не менее |
50 кОм |
| Сопротивление охранного/ технологического/ тревожного ШС: |
|
| - норма |
от 3 до 5 кОм |
| - нарушение |
от 0 до 3 или более 5 кОм |
| Условия эксплуатации: |
|
| - диапазон температур |
от - 10 до + 50 °С |
| - относительная влажность воздуха без конденсации влаги |
до 98 % при + 40 °С |
| - степень защиты оболочкой |
IP30 |
* Радиус действия в значительной степени зависит от конструктивных особенностей помещения, помеховой обстановки. Максимальные параметры дальности обеспечиваются при выполнении наилучших условий установки SH и датчика.
Информативность
Шесть встроенных индикаторов:
- индикатор «ПИТАНИЕ» - состояние питания,
- индикатор «НЕИСПРАВНОСТЬ» - состояние оборудования,
- индикатор «ВЗЯТИЕ» - состояние объекта,
- индикатор «GSM» - состояние связи с сервером по GSM,
- индикатор «LAN» - состояние связи с сервером по сетевому интефейсу LAN,
- индикатор «Wi-Fi» - состояние связи по Wi-Fi
