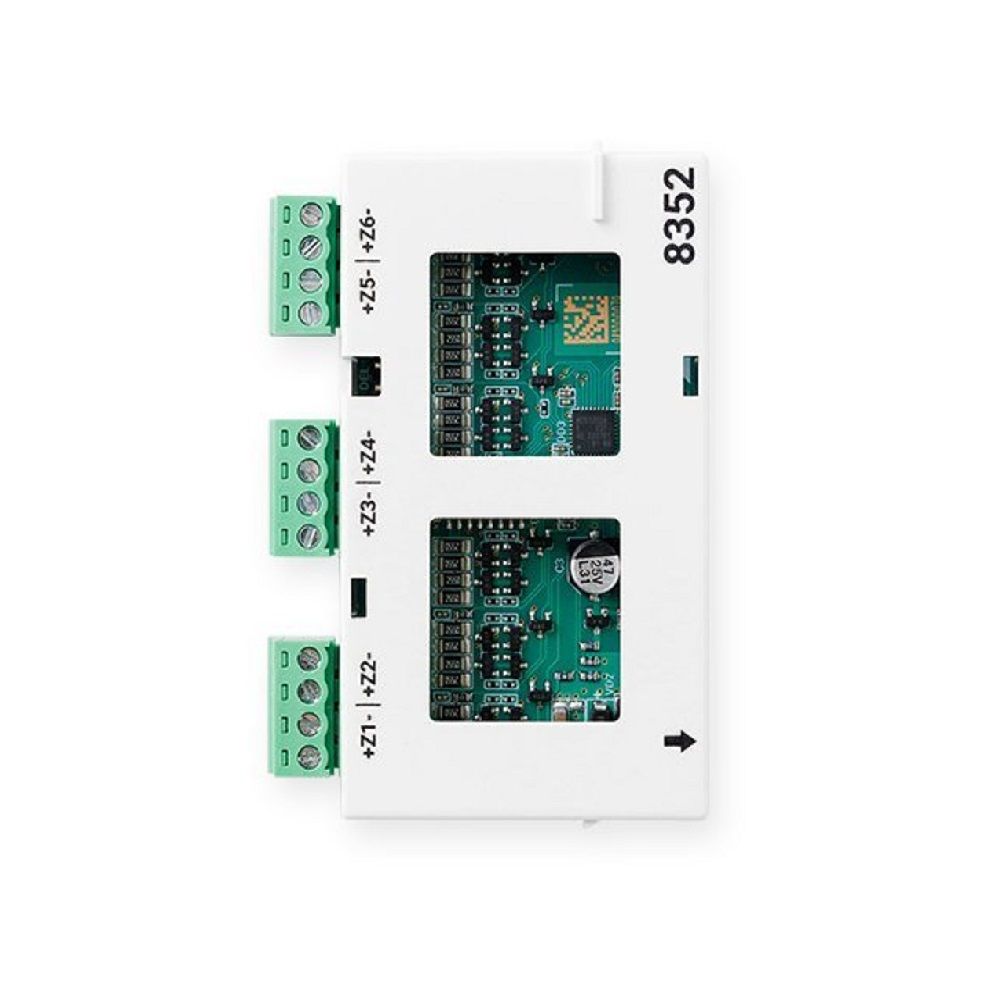

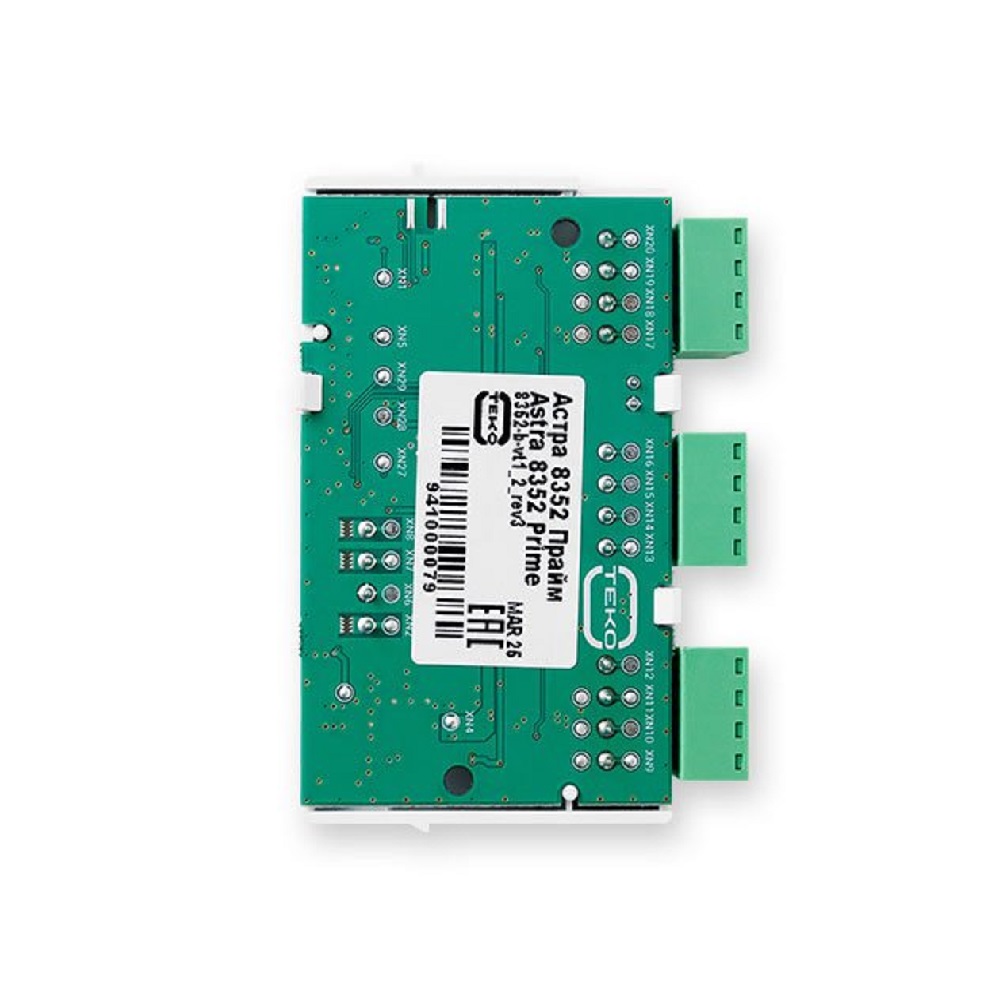

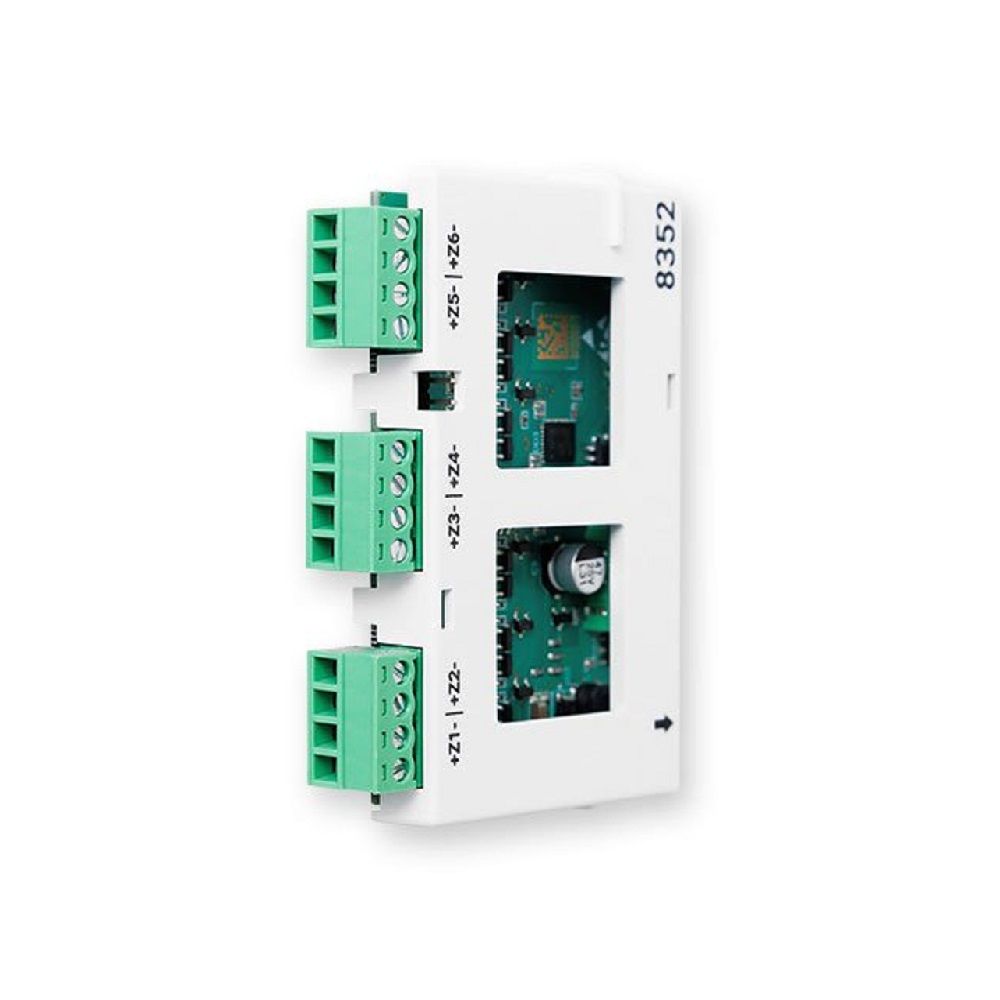

Астра-Прайм-8352 Модуль расширения шлейфов сигнализации адресный
- конструкция модуля предусматривает установку в корпус ППКУП (ППКО, РП, БИУ, БРУ) в слот для модуля расширения;
- подключение к ППКУП (ППКО, РП, БИУ, БРУ) по шине RS-485
- работа под управлением центрального ППКУП Астра-Прайм-7453 или ППКО Астра-7453-01;
- 6 программируемых шлейфов сигнализации (ШС);
- настраиваемое питание извещателей по шлейфу 12 или 24 В;
- алгоритмы работы ШС - А, В, С;
- возможность отключения питания в ШС для сброса извещателей;
- возможность получения аналоговой величины сопротивления в ШС:
- световая индикация собственного состояния на встроенных индикаторах;
- питание от ППКУП (ППКО, РП, БИУ, БРУ) напряжением 13,8+-0,2 В.
| Параметры ШС: |
|
| - напряжение на клеммах ШС в дежурном режиме |
от 10 до 24 В |
| - ток в ШС для питания извещателей |
не более 5 мА |
| - ток короткого замыкания по ШС |
не более 25 мА |
| - сопротивление утечки между проводами ШС или каждым проводом и «Землей» |
не менее 20 кОм |
| - время интегрирования ШС |
300+-30 мс |
| Сопротивление* ШС охранного, в состоянии: |
|
| - "норма" |
от 3 до 5 кОм |
| - "нарушение" охранный |
от 0 до 3 или более 5 кОм |
| Сопротивление* ШС пожарного комбинированного с одинарной сработкой (Алгоритм А), пожарного комбинированного с перезапросом (Алгоритм В), в состоянии: |
|
| - "КЗ" |
от 0 до 1,5 кОм |
| - "пожар" |
от 1,5 до 3 кОм или от 5 до 12 кОм |
| - "норма" |
от 3 до 5 кОм |
| - "обрыв" |
более 12 кОм |
| Сопротивление* ШС пожарного с двойной сработкой (Алгоритм С), в состоянии: |
|
| - "КЗ" |
от 0 до 1,5 кОм |
| - "пожар" |
от 1,5 до 3 кОм |
| - "внимание" |
от 3 до 5 кОм |
| - "норма" |
от 5 до 12 кОм |
| - "обрыв" |
более 12 кОм |
| Сопротивление* ШС технологического, технологического отключаемого, в состоянии: |
|
| - "КЗ" |
от 0 до 1,5 кОм |
| - "нарушение" |
от 1,5 до 3 кОм или от 5 до 12 кОм |
| - "норма" |
от 3 до 5 кОм |
| - "обрыв" |
более 12 кОм |
| напряжение питания |
13,8+-0,2 В |
| ток потребления |
не более 160 мА |
| габаритные размеры модуля (ВхШхГ) |
80х54х13,5 мм |
| масса модуля |
0,035 кг |
| Условия эксплуатации: |
|
| - температура |
от -10 до +55 °С |
| - относительная влажность воздуха без конденсации влаги |
до 98% при +40 °С |
* Допустимый разброс значений сопротивления не более 10 %, для значения 1,5 кОм - не более +-0,2 кОм, для значения 12 кОм - не более +-2 кОм.
Информативность
- индикатор состояния модуля (зарегистрирован, на связи и т.п.);

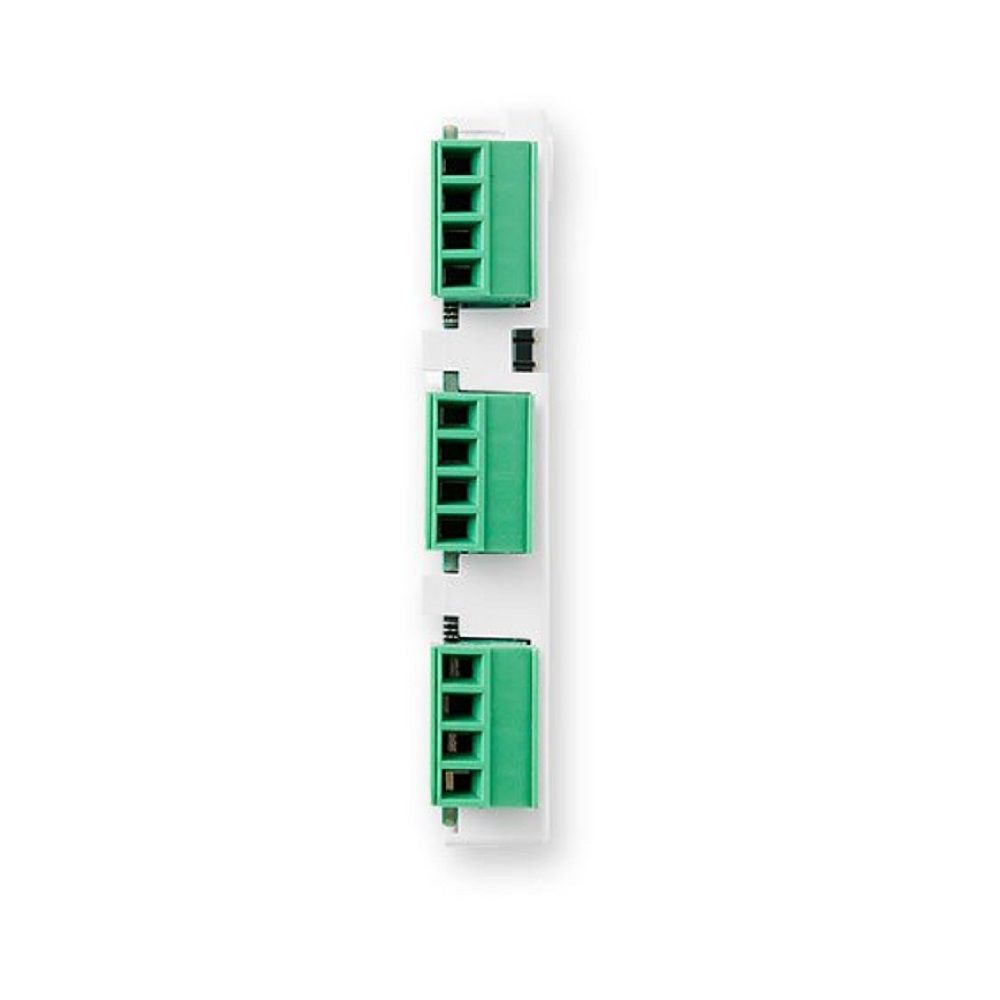

- 6 программируемых входов ШС "Z1"-"Z6";
- вход/выход интерфейсной линии RS-485.
