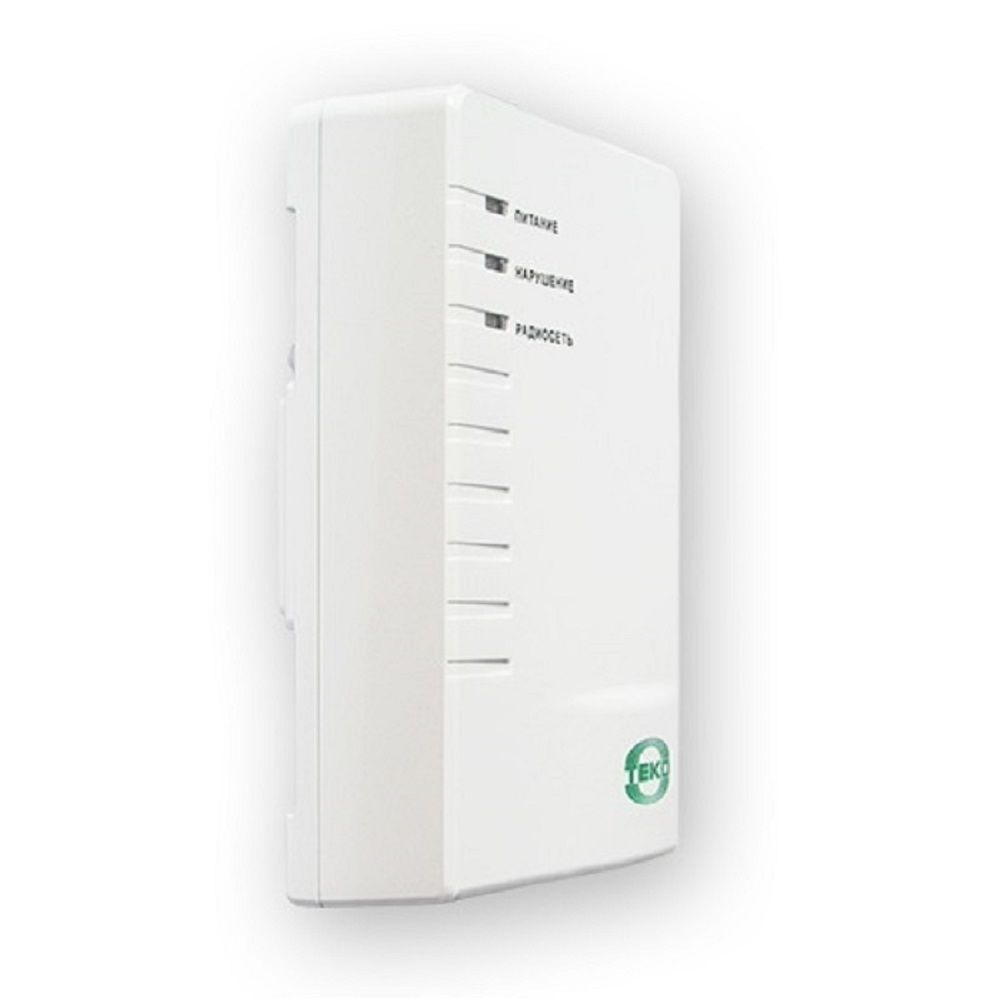

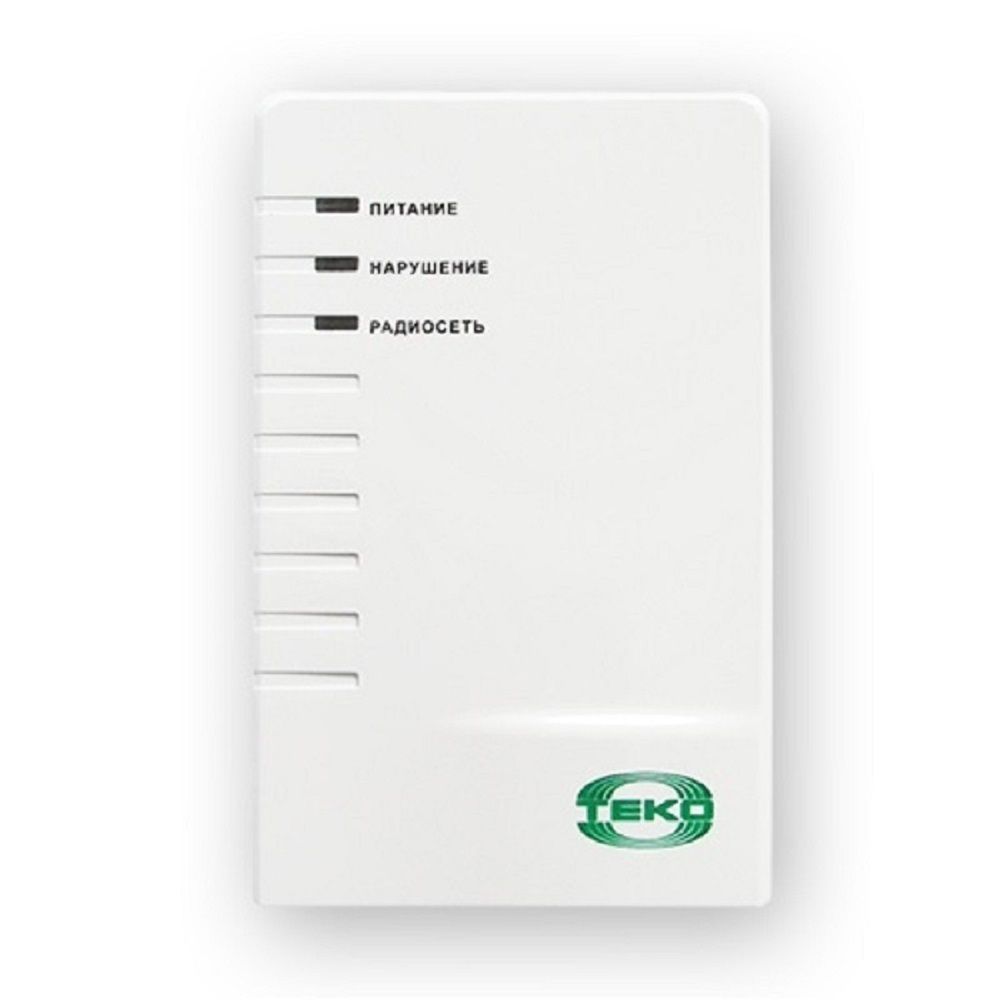

Астра-РИ-М РР Радиорасширитель беспроводных зон в составе системы с центральным ППКОП Астра серии Pro

• автономная работа:
  • прием и декодирование извещений от зарегистрированных извещателей системы Астра-РИ-М,
  • выдача извещений на встроенные релейные выходы и выход открытый коллектор,
  • выдача в двухпроводный интерфейс RS-485 для подключенных блоков расширения (индикации и реле);
• ретранслятор (РТР) сигналов в составе системы Астра-РИ-М для увеличения дальности системы.

Особенности

• 2 основных режима работы:
• автономный - заводский режим РР, версия программного обеспечения RRa-rim,
• ретранслятор (РТР) - режим устанавливается перемычкой и кнопкой на плате автономного или системного РР;

• автономный режим (заводский) обеспечивает:
• работу в модернизированном режиме радиоканала - режиме 2,
• регистрацию до 48 радиоустройств системы Астра-РИ-М разных типов, включая РТР с одним уровнем ретрансляции, из них:
  - извещателей разных типов – до 48,
  - температурных извещателей Астра-3731 – до 4-х,
  - светозвуковых оповещателей Астра-2331 – до 4-х,
  - блоков реле Астра-8231 – до 4-х,
  - блоков реле Астра-8731 – до 4-х;
• регистрацию радиоустройств с помощью кнопки на плате РР либо через программу для компьютера Pconf-RR,
• один уровень ретрансляции,
• регулировку времени контроля канала связи от 3 до 42 минут,
• смену частотной литеры РР с помощью перемычки и кнопки на плате РР либо через программу Pconf-RR,
• программирование 3-х релейных выходов и 1 выхода типа «открытый коллектор» с помощью перемычек и программы Pconf-RR,
• программирование выходов зарегистрированных радиоустройств Астра-2331, Астра-8231, Астра-8731 и РТР с помощью программы Pconf-RR как системных,
• поддержка по цифровому интерфейсу RS-485 дополнительных блоков реле Астра-823/824 (общее количество до 6 шт.), блоков индикации Астра-863 исп. А (до 2 шт.),
• выбор режима работы выхода/входа ТМ с помощью программы Pconf-RR:
  - выход - выдача кода в формате ключа Touch memory (ТМ),
  - выход - режим переключателя (взят/снят),
  - вход для подключения переключателя (кнопки с фиксированными положениями). Назначение - включение/отключение функции оповещения светозвукового оповещателя Астра-2331,
• формирование уникального кода ТМ для каждой кнопки управления брелока РПДК Астра-РИ-М;
• управление системными выходами по нажатию кнопок «Взятие» («Снятие») на зарегистрированном брелоке РПДК Астра-РИ-М;

• режим ретранслятора (РТР) обеспечивает ретрансляцию сигналов от всех радиоустройств, зарегистрированных в том же РР, что и ретранслятор;

• обеспечивается возможность сохранения и восстановления резервных копий памяти регистрации радиоустройств в РР, РТР через ПК (программа Pconf-RR);
• два входа питания (основной и резервный) по ГОСТ Р 53325;
• интерфейс USB для связи с ПК;

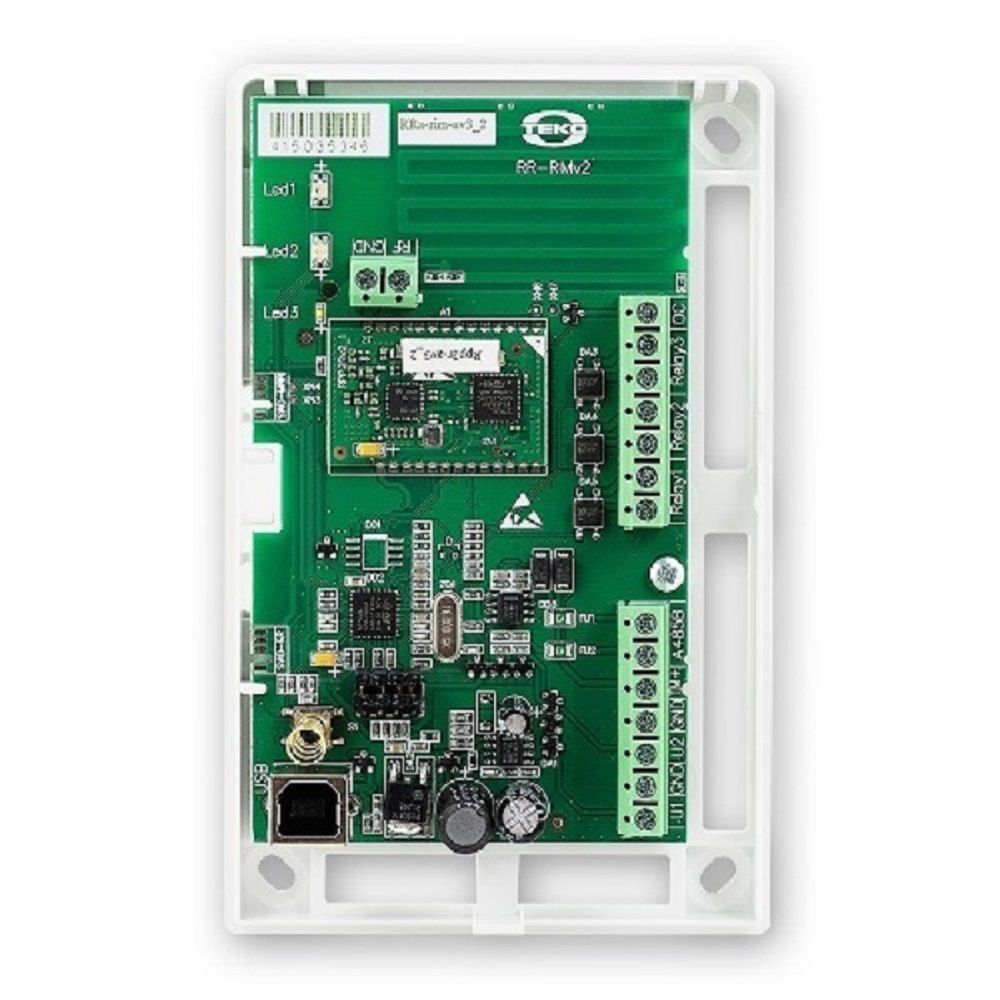

• клеммник RF-GND для подключения штыревой антенны из комплекта поставки или выносной антенны;
• встроенная антенна (в заводской поставке отключена, для использования запаять контактные площадки справа от клеммной колодки RF-GND);
• не требуется получения разрешений на применение от органов государственной радиочастотной службы;
• интеграция со сторонним оборудованием:
  • УОО Протон-4, УОО  Протон-4G, УОО  Протон-4К/G (СПИ  «Протон», НПО  «Центр-Протон»)
  • Приток-А-КОП (01/02), (РСПИ «Приток-А»,Охранное бюро «Сократ»),
  • Лунь-11 mod.2, Лунь-25 (СПИ «Орлан», ООО «Охрана и безопасность»),
  • NV 8704, NV 2110, NV 2116, NV 2164 (NAVIgard, ООО «Навигард»)
  • Аларм-11 исп.Б (АСОС «Алеся», ЗАО НТ «Аларм»).
•
  * Обеспечивается в РР версий v5_5

Основные данные

Тактика работы выходов РР в заводских настройках:

• реле 1 (Relay1) / реле 2 (Relay2) отображают состояние тревоги всех зарегистрированных радиоканальных извещателей по тактике «круглосуточная охрана»:
  • замкнуты при отсутствии тревожных извещений от радиоканальных извещателей зарегистрированных в память РР
  • разомкнуты при получении тревожного извещения
• реле 3 (Relay 3) отображает все неисправности (кроме «Вскрытия») радиоканальных извещателей, зарегистрированных в память РР:
  • замкнут при отсутствии извещений «Нет связи», «Блокирование радиоканала», «Неисправность» от извещателей
  • разомкнут в случае возникновения данных событий
• выход типа «открытый коллектор» (ОС) отображает состояние корпуса всех радиоканальных извещателей, зарегистрированных в память РР:
  • включен (замкнут) при отсутствии события «Вскрытие» от извещателей
  • выключен (разомкнут) в случае возникновения данного события
