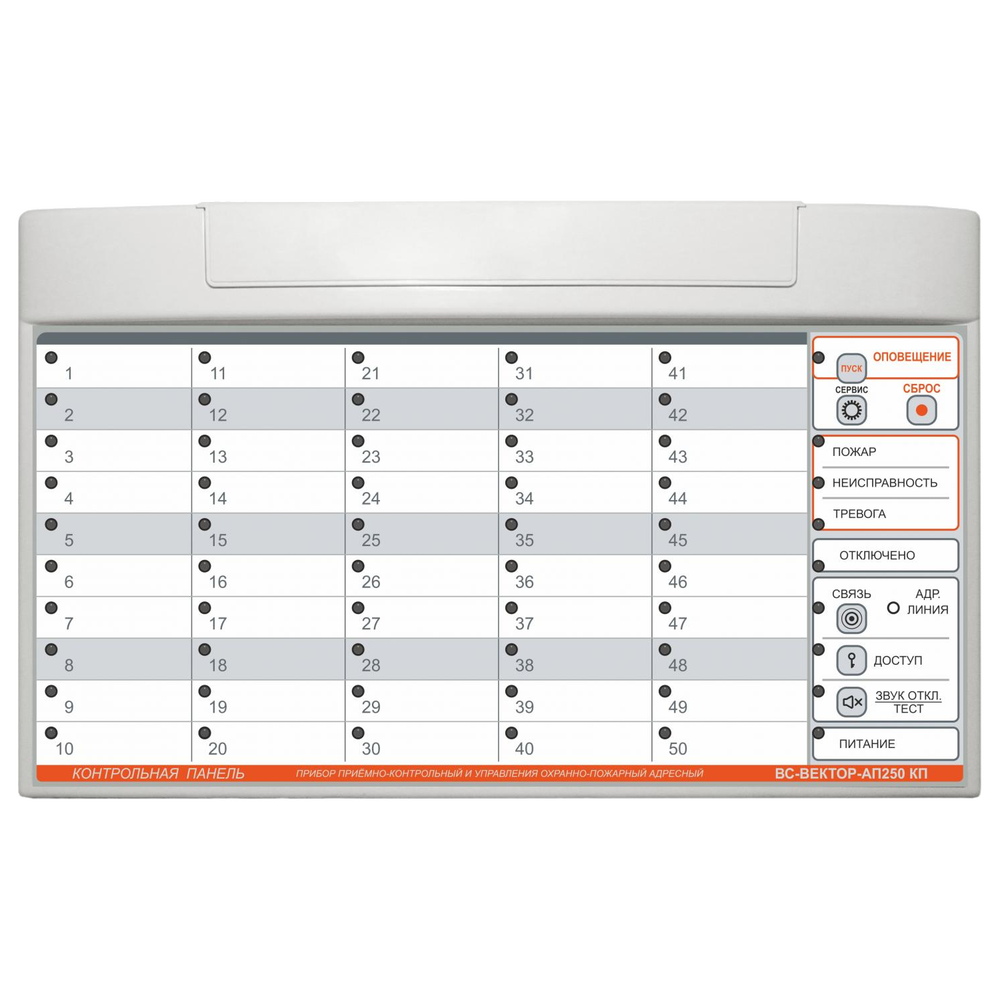

Контрольная панель «ВС-ВЕКТОР-АП250 КП» является основным блоком прибора «ВС-ВЕКТОР-АП250», который выполняет основные функции прибора. В процессе работы контрольная панель взаимодействует с дополнительными функциональными блоками прибора, подключаемыми к приборной линии связи с интерфейсом RS-485.

Особенности

• Дополнительные функциональные блоки, подключаемые к контрольной панели «ВС-ВЕКТОР-АП250 КП» (КП): две дополнительные контрольные панели индикации «ВЕТТА-ДКП» (ДКП), устройство регистрации событий «ВС-УРС ВЕКТОР» (УРС), блок коммуникационный «ВЕТТА-МК» (БК).
• Адресные устройства подключаются к двухпроводной адресной линии прибора, которая может иметь вид: «Кольцо», «Луч», «Два луча», «Звезда». В случае использования двух лучей длина адресной линии будет двойная. Для расчета длины адресной линии разных вариантов конфигурации и различных сечений проводов доступен программный калькулятор.
• Подключение к контрольной панели до 200 адресных устройств различных типов.
• Контрольная панель имеет 47 зон охраны, за которыми закрепляются адресные извещатели. Тип зоны определяется типами извещателей, закрепленных за зоной охраны: пожарная, охранная, смешанного типа охранно-пожарная.
• Управление зонами выполняется с помощью электронных ключей ТМ. Один ключ может быть закреплен за группой зон, таким образом образуется раздел ключа. Разделы ключей могут быть пересекающимися зоны могут входить в несколько разделов.
• Контрольная панель имеет единую зону оповещения, за которой закрепляются адресные оповещатели. Если прибор работает в составе системы «ВЕТТА-2020», то оповещатели прибора могут быть включены в группы (зоны) оповещения, общие для системы.
• К контрольной панели могут подключатся по приборной линии связи RS-485 до двух дополнительных контрольных панелей для повторения индикации, выводимой на контрольную панель.
• Четыре реле контрольной панели образуют 4 канала коммутации прибора. Каналы коммутации могут быть приписаны к зонам и группам зон прибора и для них могут быть заданы программы срабатывания.
• К приборной магистрали контрольной панели может быть подключено устройство «ВС-УРС ВЕКТОР», отображающее события из журнала событий прибора и текущие события. На цветном сенсорном экране устройства записи о событиях отображаются в удобной форме с привязкой ко времени прибора. Можно просматривать как все события, так и виды событий по фильтрам.
• По системной линии связи RS-485 КП может быть подключена к пультовой системе, системе передачи извещений «ВЕТТА-2020».
• Блок коммуникационный «ВЕТТА-МК», подключенный к приборной магистрали контрольной панели, обеспечивает передачу информации о событиях, зафиксированных прибором в интегрированную систему безопасности (ИСБ) «Горизонт» с целью мониторинга и получения от этой системы команд управления.
