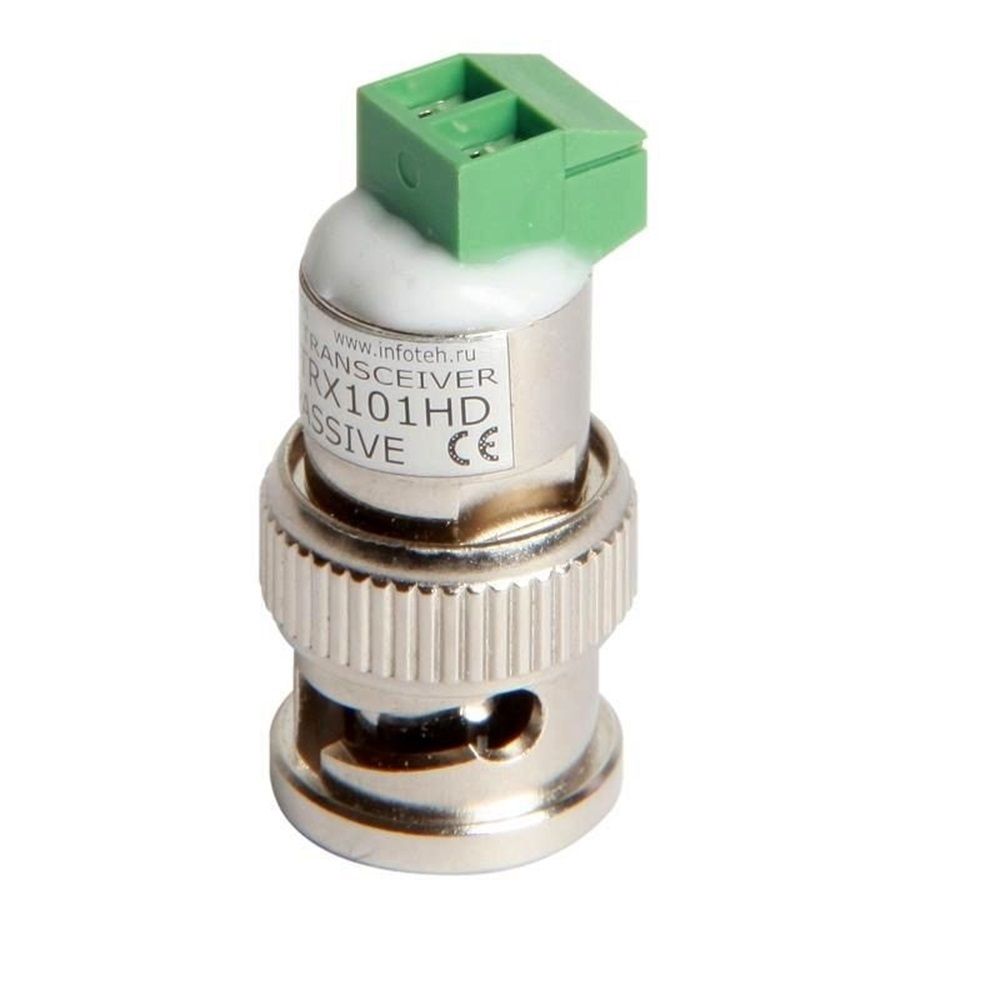

AVT-TRX101HD – пассивное устройство (приемопередатчик) для передачи видеосигналов AHD/CVI/TVI с разрешением 1080p/720p по кабелю «витая пара». Расширенная полоса пропускания 70МГц обеспечивает качественную передачу видеосигналов без искажений, как при работе в паре с пассивными устройствами, так и в паре с активными приемниками/передатчиками ИНФОТЕХ. Расстояние передачи «пассив/пассив» достигает 300 метров по кабелю UTP 5/5e (AWG 24), при «пассив/актив» – до 700 метров.
Особенности приемопередатчика по витой паре AVT-TRX101HD
Рабочая полоса частот от 0 до 70МГц
Поддерживаемые форматы передачи - AHD, CVI, TVI, NTSC, PAL, SECAM
Дальность передачи 1080p/720p – до 700м* (UTP 5/5e, AWG 24)
Встроен в mini BNC разъем
Не вносит искажений
Защита от импульсных перенапряжений
Ослабление синфазной помехи - 100 dB
Поддержка OSD меню видеокамеры
Есть многоканальные модели

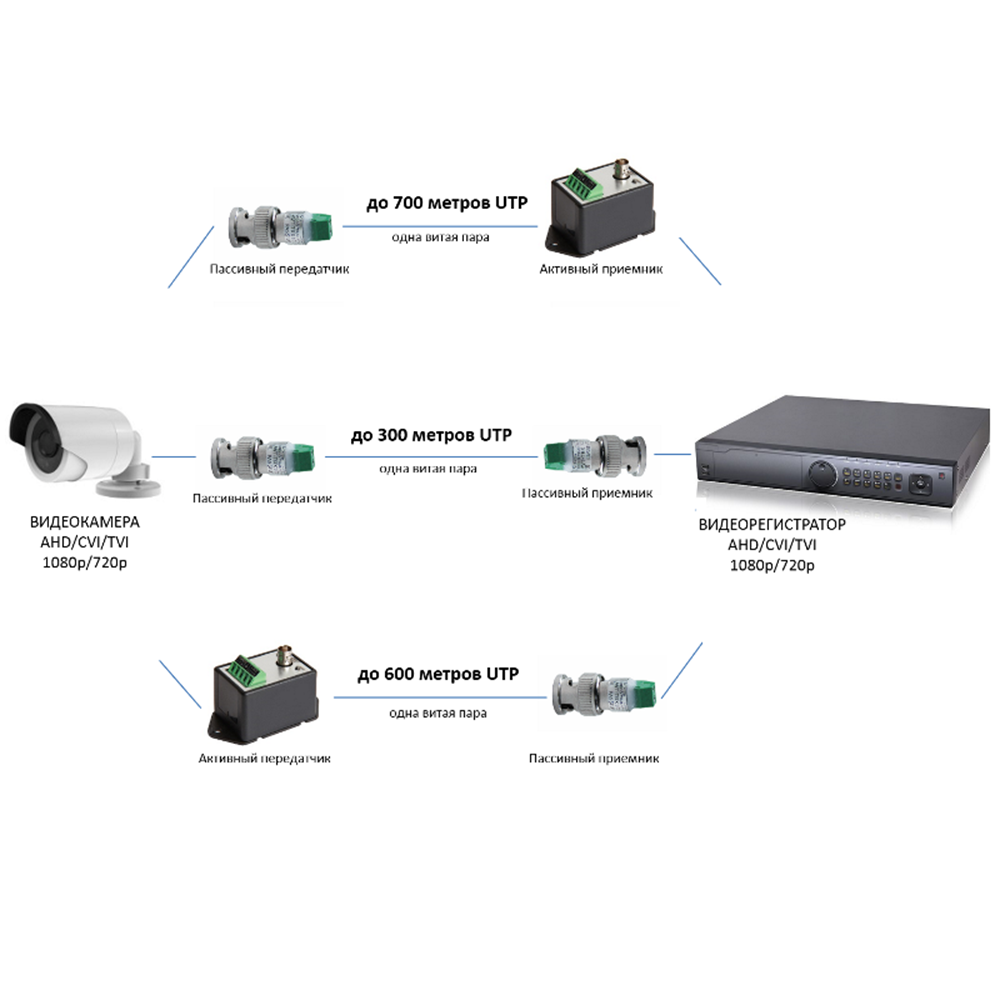

Таблица. Дальность передачи видеосигналов AHD/CVI/TVI по витой паре с помощью пассивного приемопередатчика AVT-TRX101HD
|
|
Формат сигнала
|
Видеосигнал AHD
|
Видеосигнал CVI
|
Видеосигнал TVI
|
|
|
Разрешение
|
720p
|
1080p
|
720p
|
1080p
|
720p/1080p
|
|
|
Рабочая полоса частот
|
0- 20 МГц
|
0- 40 МГц
|
0- 40 МГц
|
0- 70 МГц
|
0- 70 МГц
|
|
AVT-TRX101HD как передатчик
|
в паре с пассивным приемником
|
до 300 метров/с AVT-TRX101HD
|
|
в паре с активным приемником
|
до 700 метров / с AVT-RX1154AHD
|
до 600 метров /с AVT-RX1104AHD
|
до 600 метров /с AVT-RX1254CVI
|
до 450 метров /с AVT-RX1204CVI
|
до 450 метров /с AVT-RX1304TVI
|
|
AVT-TRX101HD как приемник
|
в паре с пассивным передатчиком
|
до 300 метров/с AVT-TRX101HD
|
|
в паре с активным передатчиком
|
до 600 метров / c AVT-TX1161AHD
|
до 500 метров /c AVT-TX1111AHD
|
до 500 метров /c AVT-TX1261CVI
|
до 400 метров /c AVT-TX1211CVI
|
до 400 метров /c AVT-TX1311TVI
|
