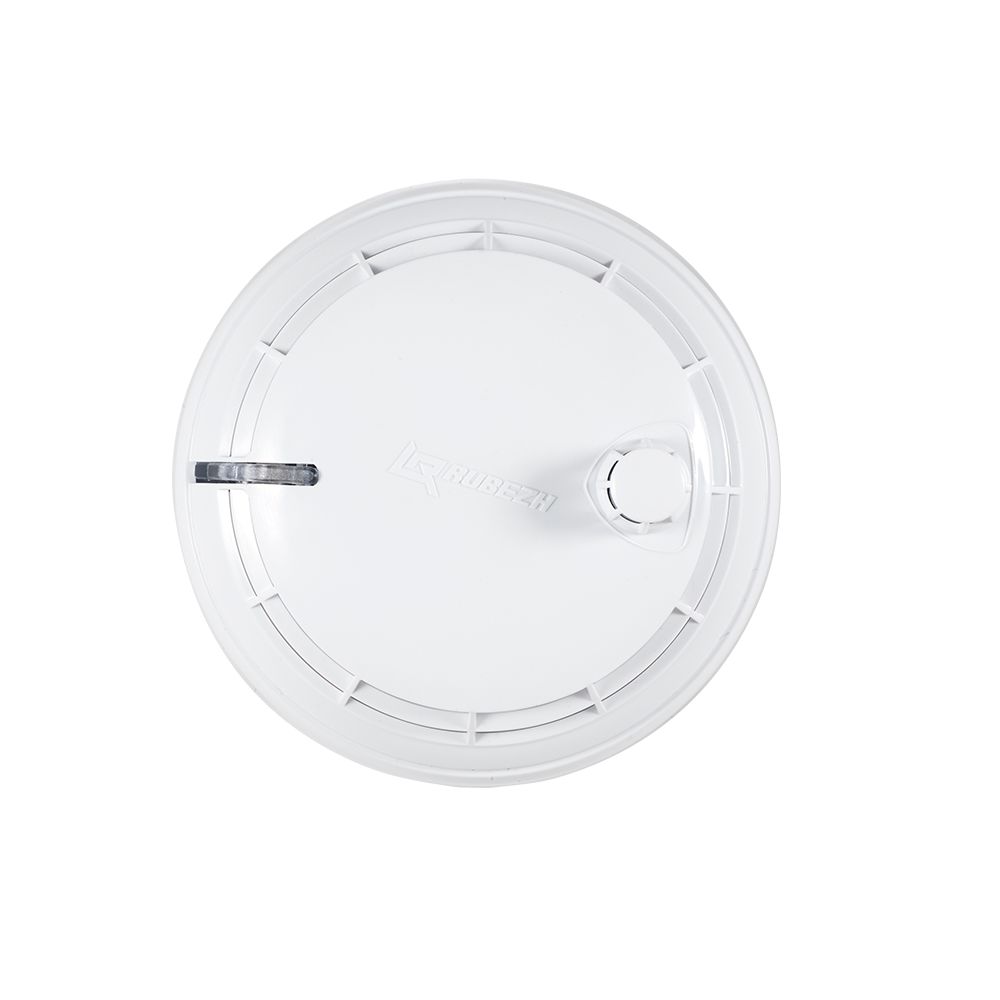

Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый ИП 101-29-PR-R3 предназначен для обнаружения возгораний, сопровождающихся повышением температуры и передачи сигнала «Пожар», а также сигналов о своем техническом состоянии в приемно-контрольный прибор Рубеж, обеспечивающий в АЛС обмен в протоколе R3. Извещатель ИП 101-29-PR-R3 поставляется без базового основания.

Данное исполнение извещателя поставляется без базового основания. Для подключения извещателя ИП 101-29-PR-R3 без б/о в АЛС приемно-контрольного прибора необходимо использование одного из базовых оснований:

• W1.02 для монтажа на несущие конструкции;
• W1.03 для монтажа на несущие конструкции (с контактом подключения экрана кабеля АЛС);
• W2.02 для монтажа на подвесной потолок;
• W2.03 для монтажа на подвесной потолок (с контактом подключения экрана кабеля АЛС);
• ИЗ-1Б-R3 L1.42 с встроенным изолятором АЛС, для монтажа на несущие конструкции.

Извещатель выполняет следующие функции:

• обладает двумя способами определения возгораний - по максимальной температуре и по скорости нарастания температуры;
• обрабатывает по специальным алгоритмам результаты измерений и передает сигналы «Пожар» в приемно-контрольный прибор;
• формирует и передает в приемно-контрольный прибор сигнал «Неисправность»;
• имеет индикацию режима работы извещателя;
• тестируется на работоспособность с помощью кнопки или специального оптического тестера ОТ-1.

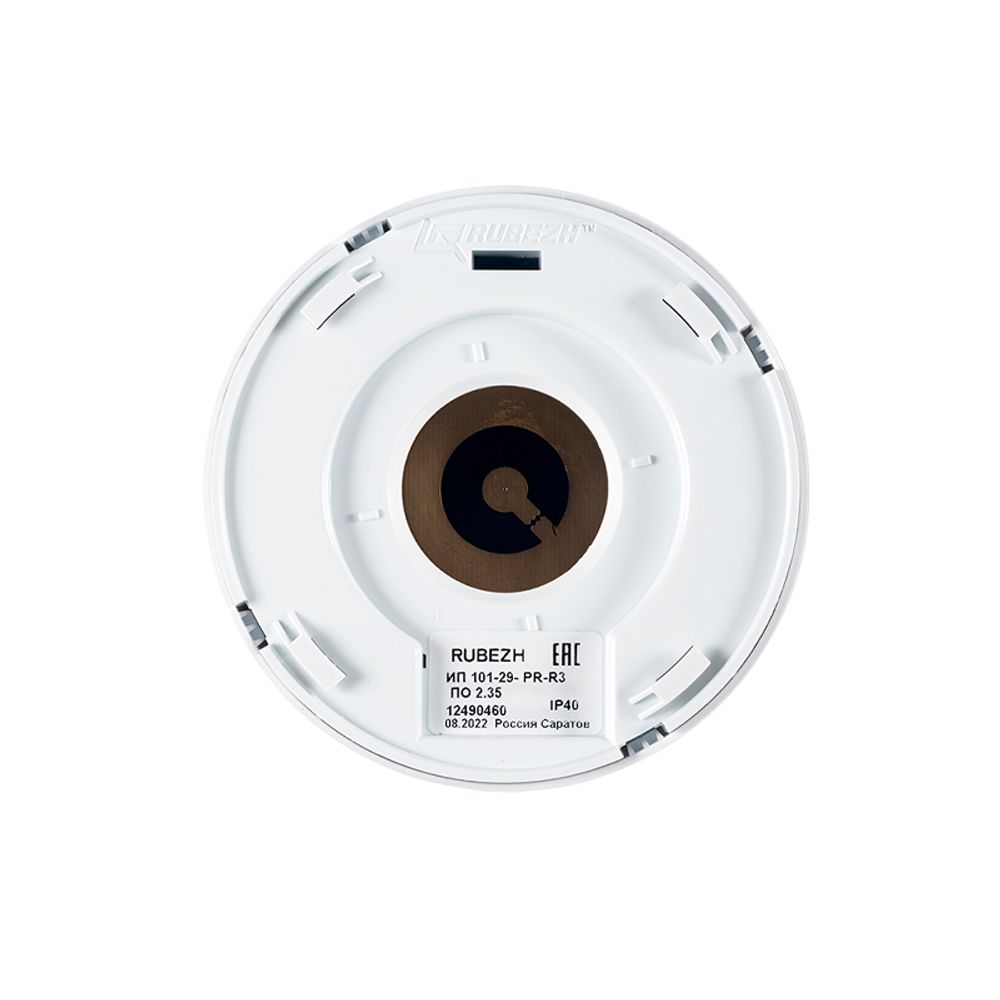

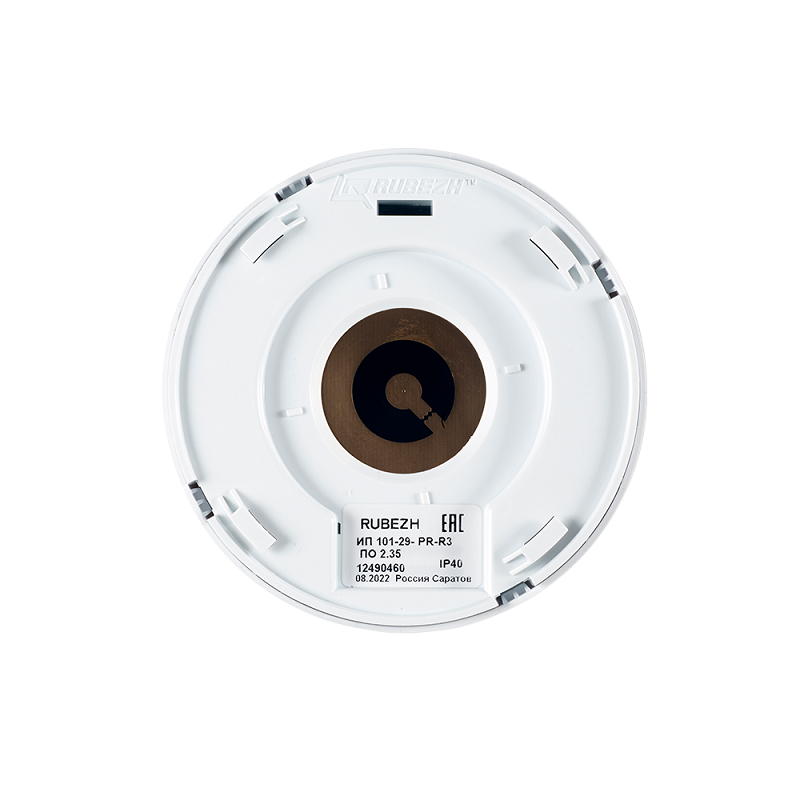

Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. Разъемное соединение датчика с базовым основанием обеспечивает удобство установки, монтажа и обслуживания извещателя. Круговые контакты соединения с базовым основанием позволяют легко устанавливать извещатель, не ориентируя его относительно основания.

Поставка извещателя без базового основания позволяет использовать данный извещатель с нужными опциями, которые обеспечиваются применением соответствующего базового основания - для установки на основные несущие конструкции, для установки на подвесной потолок, для применения экранированных кабелей АЛС (с 3 контактом).
