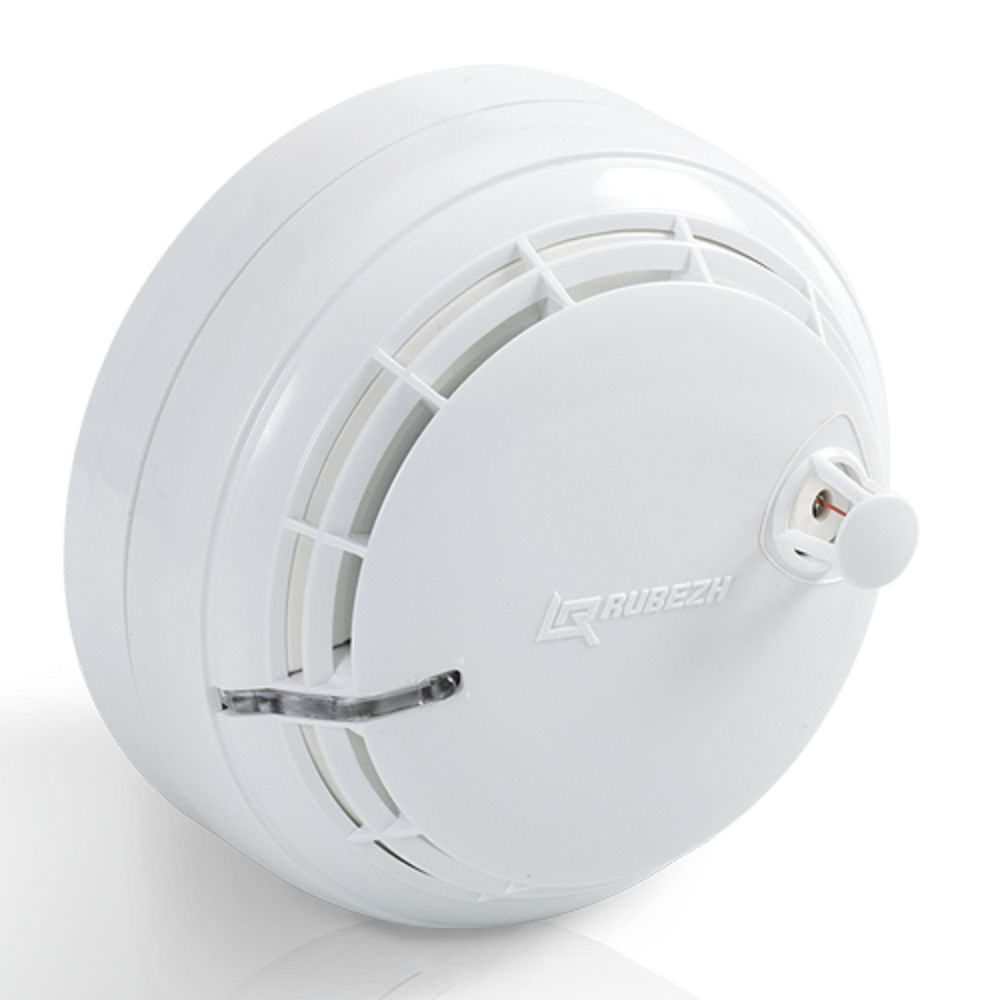

Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый ИП 101-29-PR-R3 W1.03 предназначен для обнаружения возгораний, сопровождающихся повышением температуры внутри контролируемого пространства и передачи сигнала «Пожар», а также сигналов о своем техническом состоянии в приемно-контрольный прибор Рубеж, обеспечивающий в АЛС обмен в протоколе R3.

W1.03 3 винтовых контакта для монтажа двухпроводного экранированного кабеля и оплетки, без фланца Извещатель ИП 101-29-PR-R3 предназначен для работы с приборами приемно-контрольными «Рубеж-2ОП» прот.R3 или «R3-Рубеж-2ОП», а также с контроллерами адресных устройств «Рубеж-КАУ2» прот.R3 или «R3-Рубеж-КАУ2». Извещатель выполняет следующие функции: обладает двумя способами определения возгораний - по максимальной температуре и по скорости нарастания температуры; обрабатывает по специальным алгоритмам результаты измерений и передает сигналы «Пожар» в приемно-контрольный прибор; формирует и передает в приемно-контрольный прибор сигнал «Неисправность»; имеет индикацию режима работы извещателя; тестируется работоспособность с помощью кнопки или специального оптического тестера ОТ-1. Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.

Разъемное соединение датчика с базовым основанием обеспечивает удобство установки, монтажа и обслуживания извещателя. Круговые контакты базового основания позволяют легко устанавливать извещатель, не ориентируя его относительно основания. При необходимости защиты адресной линии связи от единичной неисправности без использования отдельных устройств, существует вариант базового основания со встроенным изолятором ИЗ-1Б-R3. В этом случае при заказе извещателя необходимо указывать ИП 101-29-PR-R3 c ИЗ-1Б-R3.

Применение извещателя с базовым основанием ИЗ-1Б-R3 позволяет сохранять работоспособным извещатель независимо от того, какой сегмент АЛС изолирует ИЗ-1Б-R3. Т.е. при возникновении КЗ во входном сегменте АЛС изолятор отключит этот сегмент и обеспечит связь извещателя от выходного сегмента АЛС и наоборот. Извещатель ИП 101-29-PR-R3 совместно с базовыми основаниями W1.ХХ или W2.ХХ занимает 1 адрес в АЛС прибора Рубеж. Извещатель ИП 101-29-PR-R3 совместно с базовым основанием ИЗ-1Б-R3 занимает 2 адреса (1 адрес ИП 101-29-PR-R3 + 1 адрес ИЗ-1Б-R3).
