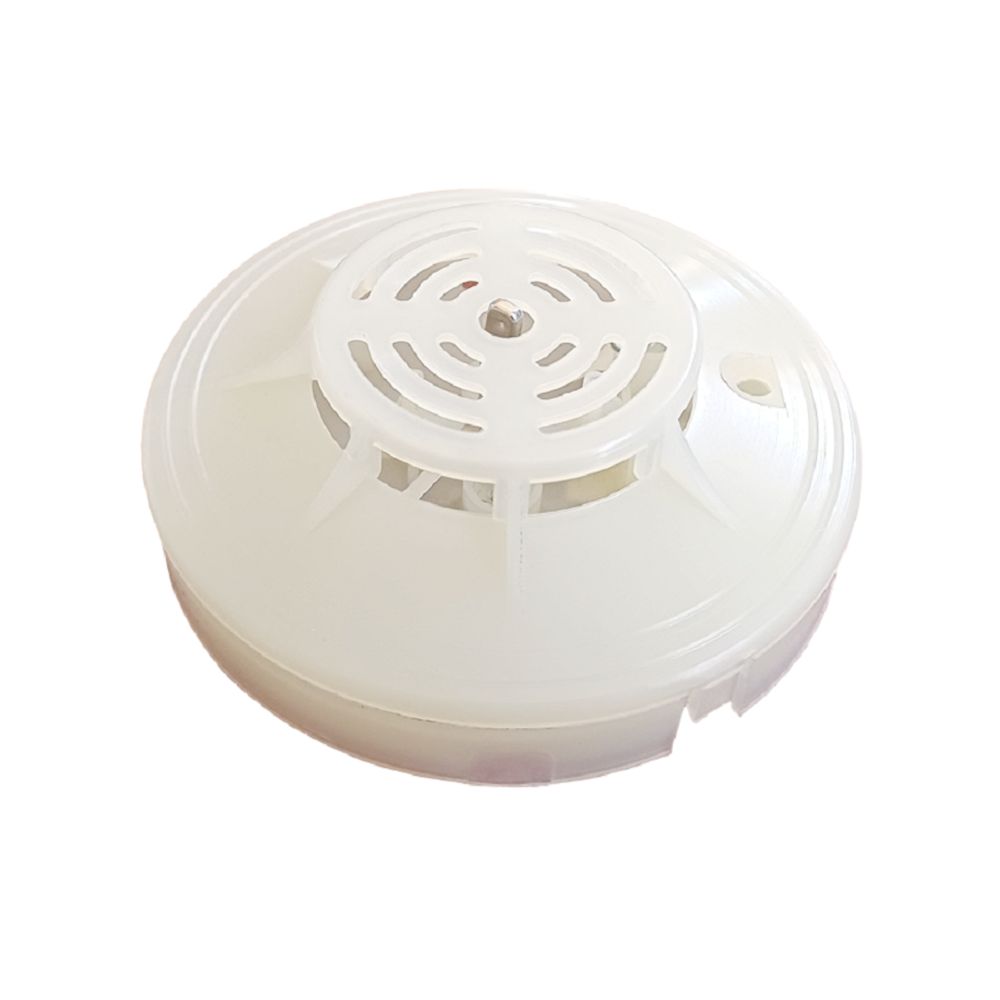

Извещатель пожарный тепловой точечный максимальный ИП 105-1-D "САУНА" (в дальнейшем - извещатель), предназначен для круглосуточной работы с целью обнаружения пожара, сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружений.
Извещатель выдает информацию о пожаре в шлейф пожарной или охранно-пожарной сигнализации приборов приемно-контрольных путем размыкания сухих контактов извещателя.
Извещатель не является источником каких-либо помех по отношению к аналогичным извещателям, извещателям другого типа и назначения, а также по отношению к бытовой радиоаппаратуре.
- По умолчанию, ИП 105-1-D "САУНА" выпускается цвета "Стандарт". По заявке Потребителя извещатель может поставляться БЕЛОГО, КРАСНОГО или ЧЕРНОГО цвета.
Основные технические характеристики
| Тип контактов извещателя |
НЗ (нормально-замкнутые) |
| Извещатель ИП 105-1-D соответствует требованиям НПБ 76-98, НПБ 85-2000, с температурой срабатывания от 99 до 115°С |
| Масса извещателя |
не более 150 г |
| Переходное электрическое сопротивление замкнутых контактов извещателя |
не более 0,5 Ом |
| Максимальная коммутируемая мощность |
не более 1,5 Вт |
| Диапазон коммутируемого напряжения |
от 10 до 30 В |
| Диапазон коммутируемого тока |
от 0,001 до 0,05 А |
| Степень защиты извещателя, обеспечиваемая оболочкой |
IP20 |
| Средний срок службы извещателя |
не менее 10 лет |
| Климатическое исполнение |
УХЛ4 |
| Условия эксплуатации |
температура окружающего воздуха от минус 40°С до +95°С,
относительная влажность не более 98% при температуре 40°С.
|
Время срабатывания извещателя, при повышении температуры, находится в пределах, указанных в таблице:
| Скорость повышения температуры, °С/мин |
Время срабатывания, с |
| минимальное |
максимальное |
| ИП 105-1-D от температуры 70 °С |
| 1 |
1740 |
2760 |
| 3 |
580 |
960 |
| 5 |
348 |
600 |
| 10 |
174 |
329 |
| 20 |
87 |
192 |
| 30 |
58 |
144 |
Устройство и принцип работы
Конструктивно извещатель выполнен в пластмассовом корпусе, состоящем из основания и съемной крышки.
Внутри корпуса на основании установлен термочувствительный элемент, клеммы для подключения извещателя к шлейфу пожарной сигнализации.
В основании извещателя имеются два отверстия для крепления при установке на объекте.
Размещение и монтаж
Размещение и монтаж на контролируемом объекте должен производиться в соответствии с требованиями НПБ 88-2001 "Установки пожаротушения и сигнализации. Нормы и правила проектирования" и РД 78.145-93 "Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ".
Извещатели устанавливаются в верхней части помещения и включаются в шлейф пожарной сигнализации.
| Высота защищаемого помещения, м |
Средняя площадь контролируемая одним извещателем, кв. м |
Максимальное расстояние, м |
| между извещателями |
от извещателя до стены |
| До 3,5 |
До 25 |
5,0 |
2,5 |
| Св. 3,5 до 6,0 |
До 20 |
4,5 |
2,0 |
| Св. 6,0 до 9,0 |
До 15 |
4,0 |
2,0 |
