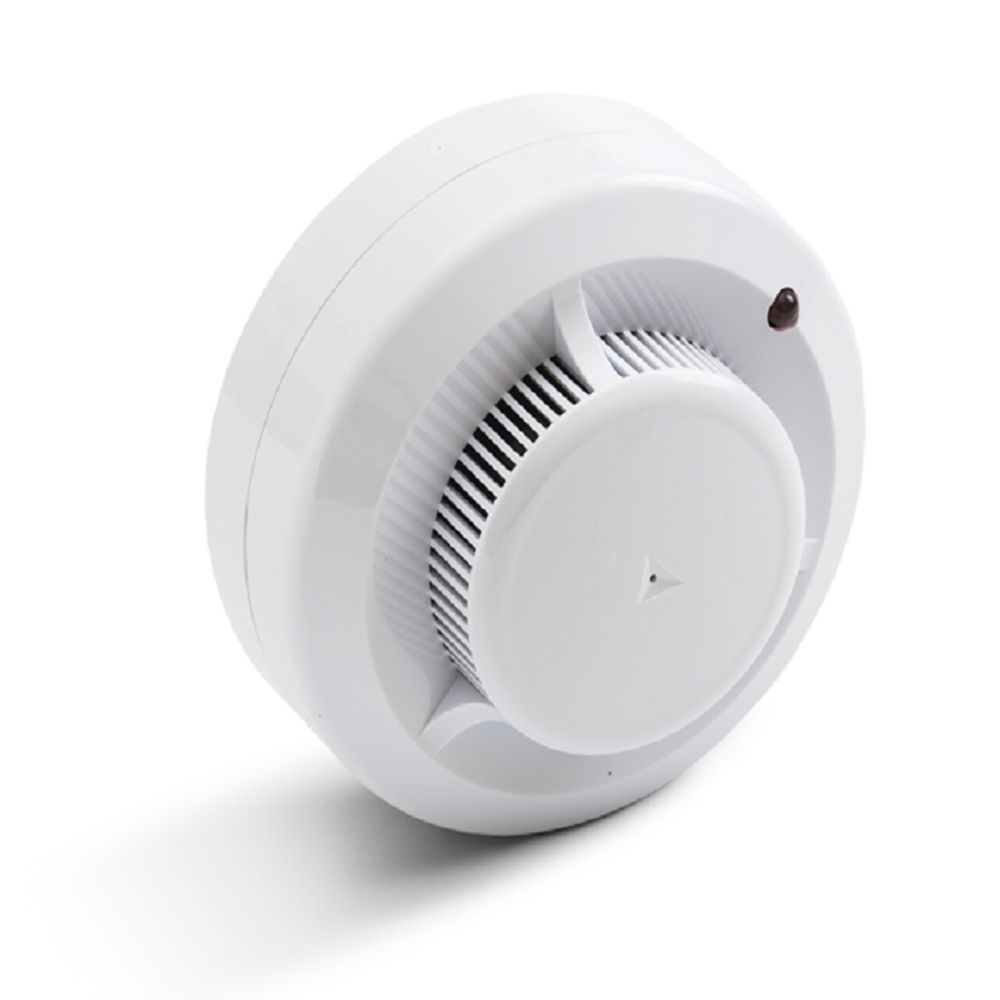

Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.
Извещатель выполняет следующие функции:
- измерение концентрации дыма;
- цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
- уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;
- тестирование работоспособности с помощью специального устройства;
- светодиодная индикация режимов работы.
Отличительной особенностью извещателя ИП 212-141М является инновационная микросхема собственной разработки ASIC R2. В данной микросхеме используется схематическое решение позволяющее исключить наводки, возникающие вследствие близкого расположения незаземленных электроприборов, источников освещения, электропроводки. Таким образом по устойчивости к электрическим помехам по цепям электропитания и по помехоэмиссии извещатель соответствует требованиям ГОСТ 53325 для 4 степени жесткости. В результате полностью исключена вероятность ложного срабатывания извещателя на электромагнитные возмущения, например от ламп дневного света.
Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.
Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.
Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом.
Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.
| Питание извещателя |
от 9 до 30 В |
| Ток потребления в дежурном режиме |
не более 45 мкА |
Чувствительность извещателя соответствует задымленности окружающей среды,
ослабляющей световой поток, в пределах |
от 0,05-0,2 дБ/м |
| Инерционность срабатывания |
не более 9 сек |
| Сопротивление извещателя в режиме «Пожар», не более |
1 кОм |
Частота моргания светодиодного индикатора:
в дежурном режиме
в режиме «Пожар» |
1 раз в 5 сек.
постоянное свечение |
Извещатель сохраняет работоспособность при воздействии на него:
воздушного потока со скоростью
фоновой освещенности |
до 10 м/с
до 12000лк |
| Помехоустойчивость (по ГОСТ Р 53325): |
4 степень |
| Степень защиты оболочки извещателя |
IP 40 по ГОСТ 14254-2015 |
| Габаритные размеры |
Ø94х46 мм |
| Вес извещателя |
210 г |
| Диапазон рабочих температур |
от -45 до +55 °С |
| Средний срок службы |
не менее 10 лет |
