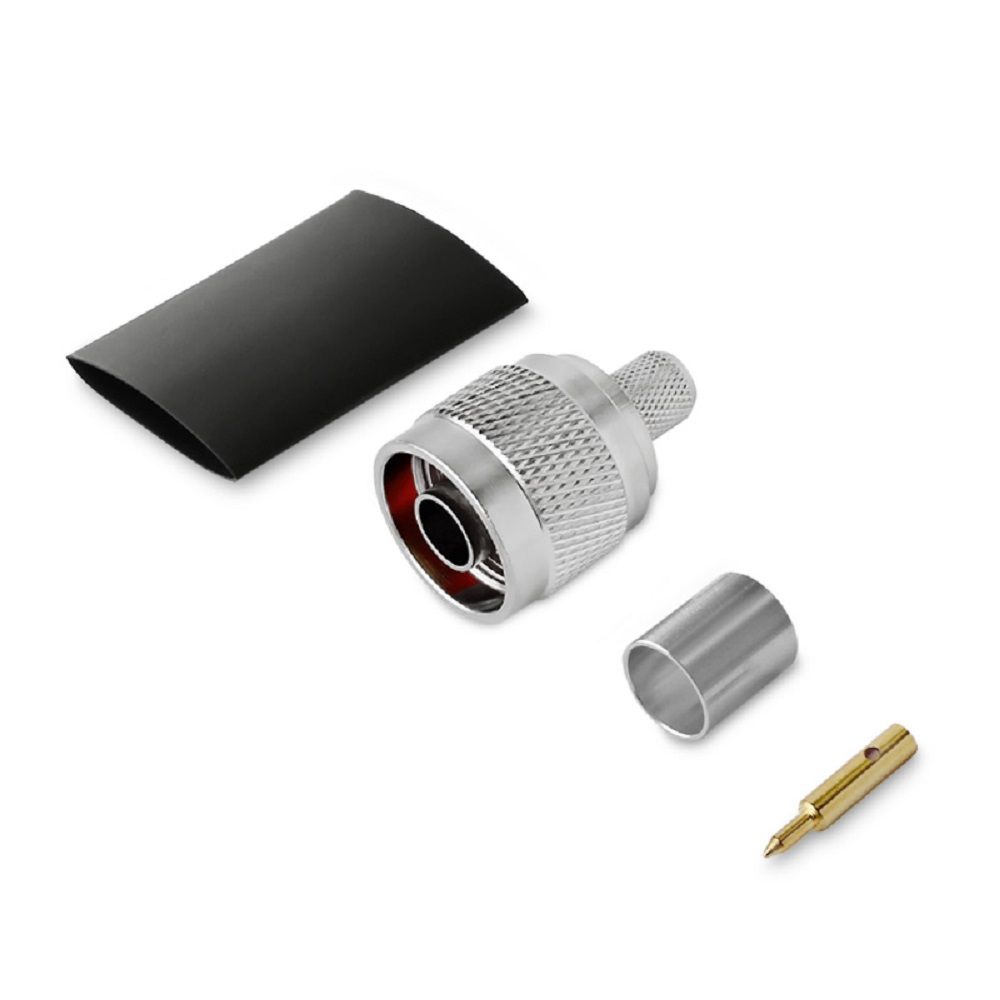

ВЧ разъем N-male (вилка) под радиочастотный коаксиальный кабель 5D-FB, обжимной. Требуется пайка.
Обжимной разъем обладает высокой механической прочностью. Легко и быстро устанавливаются. Для установки требуются обжимные клещи и паяльник.
Разъем N-типа - за счет своих технических характеристик, которые наиболее точно соответствуют требованиям передачи СВЧ-сигнала этот вид разъема является одним из самых популярных
Технические характеристики:
Применяется для кабеля 5D-FB диаметром 7 мм
Эффективен при работе на частотах до 11 ГГц
| Характеристики |
| Категория оборудования |
Разъемы и аттенюаторы |
| Серия разъема |
N |
| Тип центрального контакта |
вилка |
| Марка кабеля |
5D-FB |
| Волновое сопротивление, Ом |
50 |
| Рабочие частоты |
DC ~ 3 ГГц |
| Монтаж оплетки |
обжимной |
| Монтаж центр. контакта |
пайка |
| Покрытие корпуса |
никель |
| Покрытие центр. контакта |
золото |
| Диапазон рабочих температур ( °С) |
-55...+155 |
| Материал корпуса |
латунь |
| Материал центр. контакта |
латунь |
| Диэлектрик |
тефлон |
| Конструктив |
прямой |
| Вес, нетто (г) |
30 |
| Количество в упаковке, шт |
50 |
| Вес, брутто (г) |
35 |
