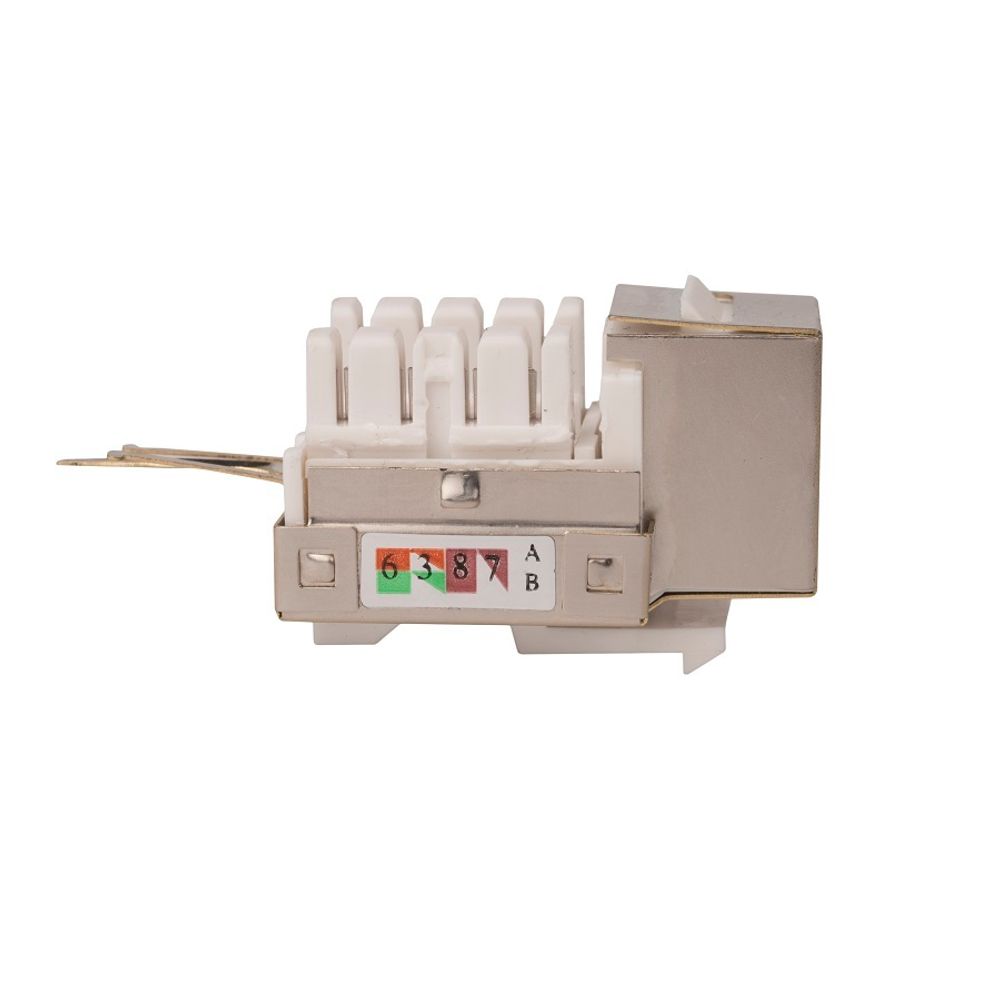

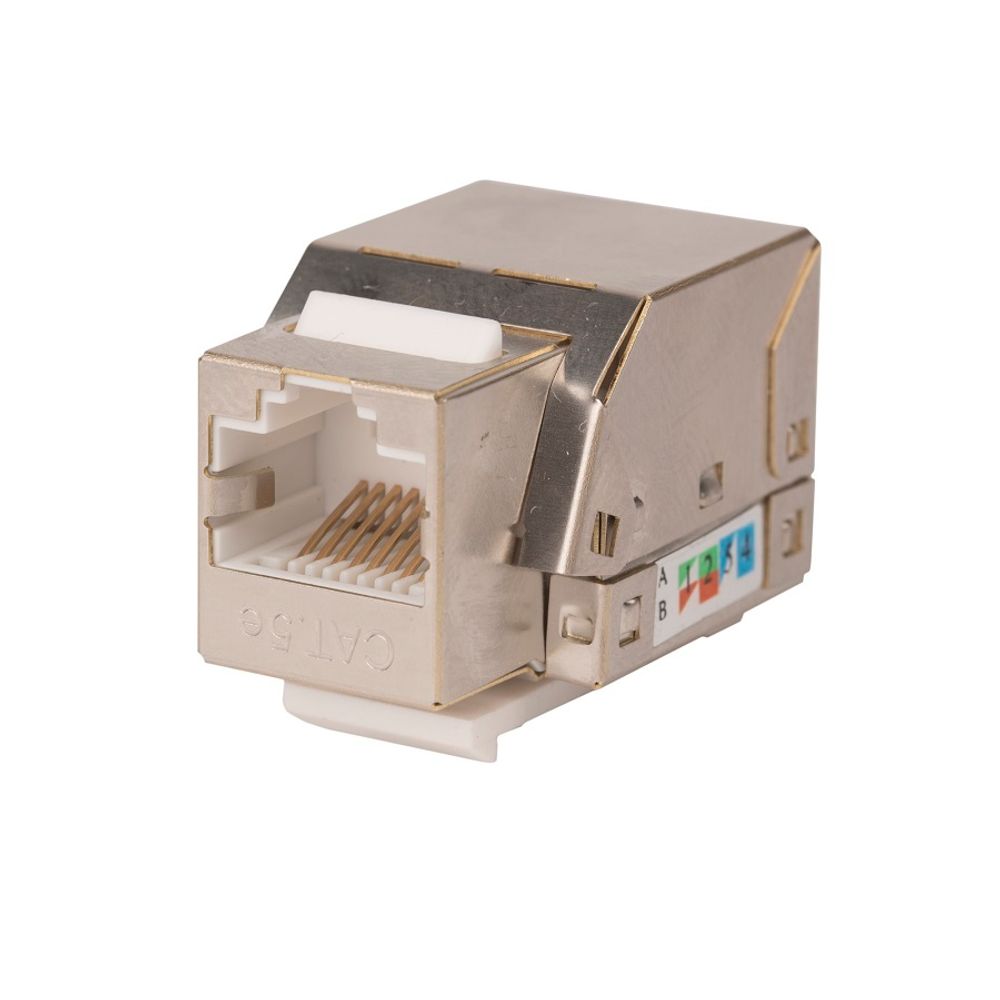

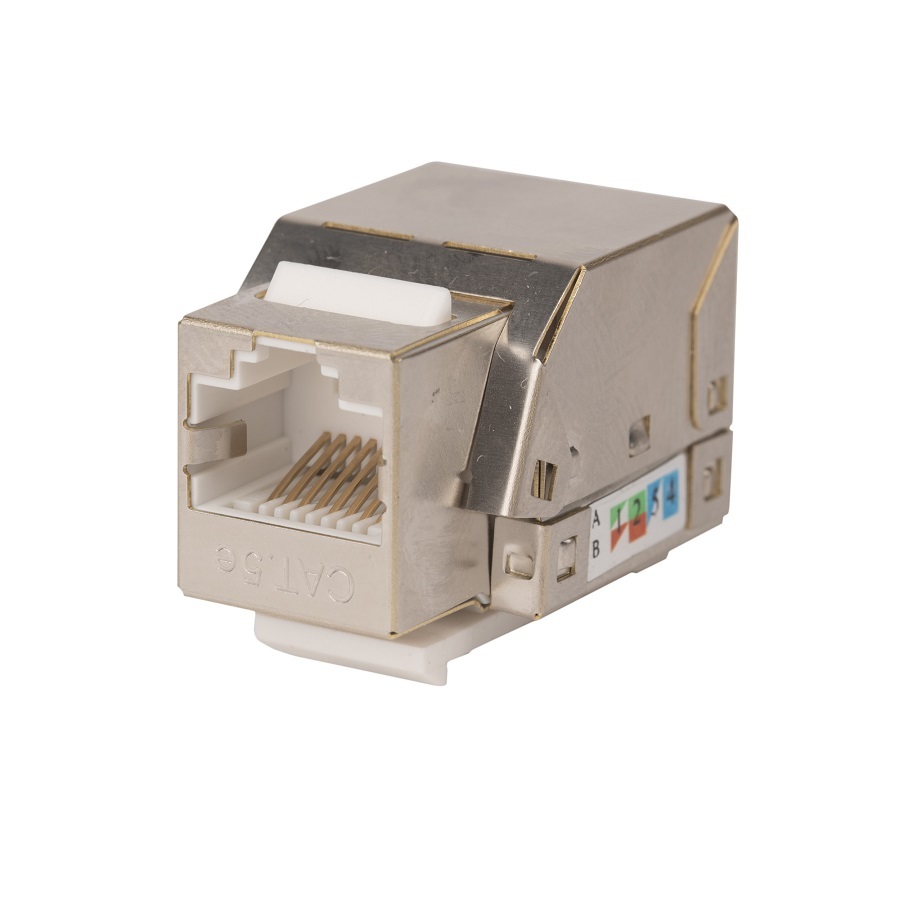

Коммутационные модули WRline WR-KJ-RJ45-C5E-SH-90 предназначены для установки в модульные патч-панели, в корпуса настенных розеток и для установки в модульные вставки типа Mosaic. С помощью коммутационных модулей организуется подключение коммуникационного оборудования и рабочих станций к информационной сети.Неэкранированный модуль Keystone 90 ° категории 5e имеет классическую конструкцию, контакты IDC совместимы с одножильными проводниками сечением 22-26 AWG, разводка проводников - согласно стандарту T568 А и B. Подключаемый кабель легко монтируется с помощью инструмента 110 типа. Электрические характеристики соответствуют требованиям стандартов.
|
Категория (TIA/EIA)
|
5e |
|
Объем
|
0.005 |
|
Вес, кг
|
0.015 |
|
Тип разъема
|
RJ45 |
|
Температура эксплуатации
|
+5 °C ... +60 °C |
|
Вид продукции
|
модуль формата Keystone Jack |
|
Поддерживаемые приложения
|
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
|
Комплектация
|

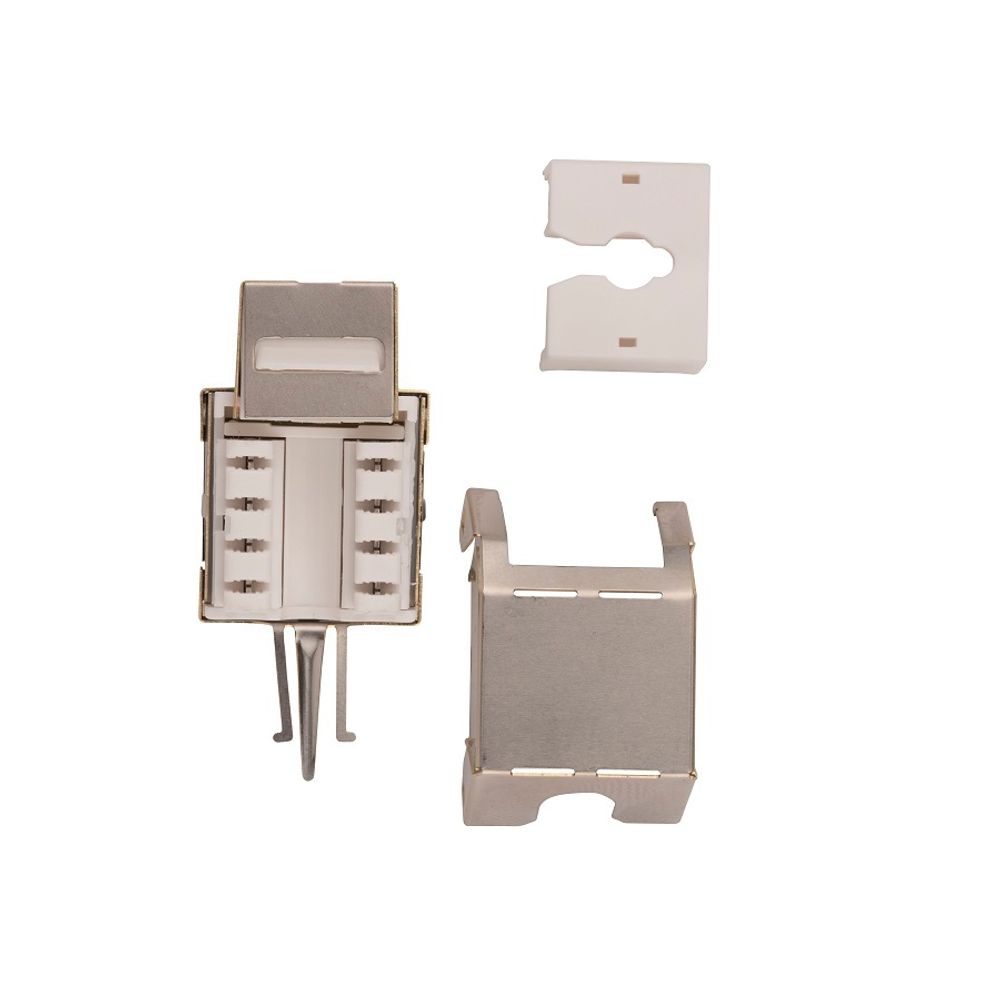

Модуль – 1 шт.Крышка модуля – 1 шт.Защитная крышка IDC-контактов – 1 шт.Стяжка нейлоновая – 1 шт. |
|
Контактное сопротивление (макс.)
|
20 мОм |
|
Сопротивление изоляции (мин.)
|
500 МОм |
|
Материал IDC-контактов
|
фосфористая бронза с покрытием 2,54 мкм сплава олова |
|
Температура хранения
|
-40 °C ... +70 °C |
|
Температура монтажа
|
0 °С ... +50 °С |
|
Количество циклов коммутации (мин.)
|
750 |
|
Подключаемые проводники
|
22 – 25 AWG однопроволочные |
|
Тип заделки IDC-модулей
|
инструмент 110 типа |
|
Контакт электрической блокировки
|
Нет |
|
Наличие защитной шторки
|
Нет |
|
Наличие антибактериального покрытия
|
Нет |
|
Экран модуля RJ-45
|
ударопрочный АБС-пластик, UL-94V-0 |
|
Материал пружинных контактов
|
фосфористая бронза с напылением золотом 1,27 мкм (50µ") |
|
Усилие зажима (Н)
|
50 |
