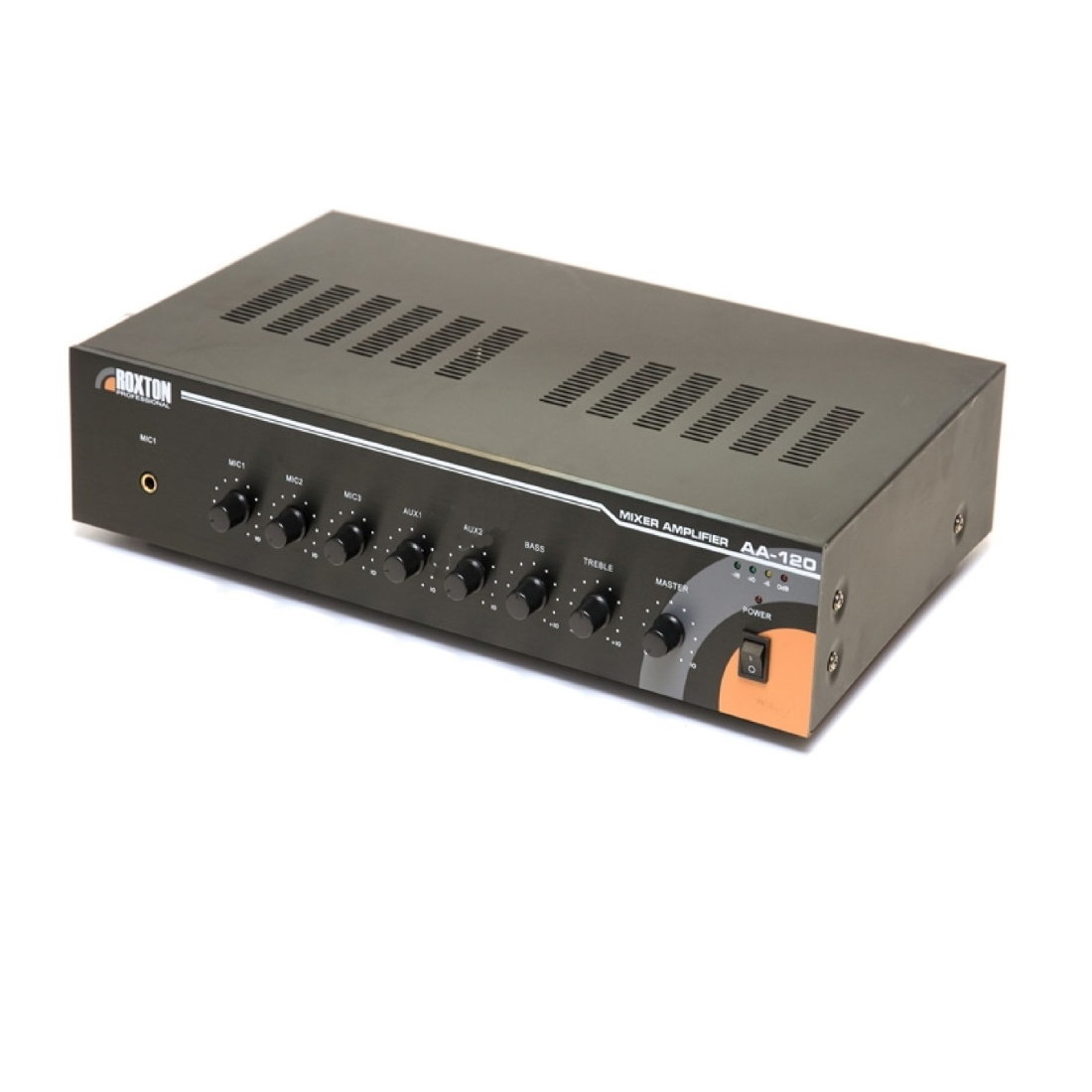

ROXTON AA-120 Микшер-усилитель
Руководство по эксплуатации
Трансляционный микшер-усилитель ROXTON AA-120 мощностью 120 Вт это решение начального уровня для построения несложных систем речевого оповещения и музыкальной трансляции. В первую очередь он предназначен для озвучивания помещений небольшой площади. Два линейных и четыре микрофонных аудиовхода на задней панели дают широкий выбор источников аудиосигнала, а дополнительные низкоомные аудиовыходы позволяют подключать к усилителю акустические системы бытового и профессионального уровней.
Отдельно стоит отметить приоритетный аудиовход при поступлении аудиосигнала на который, звук поступающий с остальных аудиовходов автоматически приглушается. Помимо этого, ROXTON AA-120 оборудован регуляторами громкости и тембра выходного аудиосигнала, что позволяет получать требуемую выразительность и громкость звучания транслируемой музыки и речи. Сочетание только необходимых функций, простоты использования и компактного размера сделали ROXTON AA-120 незаменимым при озвучивании кафе, баров, ресторанов, административных и офисных помещений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Выходная мощность |
120 Вт |
| Встроенный селектор зон |
Нет |
| Встроенный источник аудиосигнала |
Нет |
| Регулировки |
Громкость (общая/поканальная), Темброблок (НЧ/ВЧ) |
| Дополнительно |
Приоритетный аудиовход, Установка в стойку 19 |
| Выходной сигнал |
- высоковольтный 100 В, 70 В
- низкоомный 8 Ом
|
| Аудиовходы |
- линейные 4xRCA
- микрофонные 4xTRS 6.35 мм
|
| Габариты (Ш Ч В Ч Г) |
430 x 100 x 300 мм |
| Масса (нетто) |
9.2 кг |
Общие характеристики
| Тип устройства |
Трансляционный усилитель |
| Класс усилителя |
AB |
| Отношение сигнал шум (SNR) |
60dB |
| Воспроизводимый диапазон частот |
100 Гц 16 кГц |
| Выходная мощность |
120 Вт |
| Количество каналов усиления |
1 |
| Коэффициент нелинейных искажений (THD) |
< 0.1% |

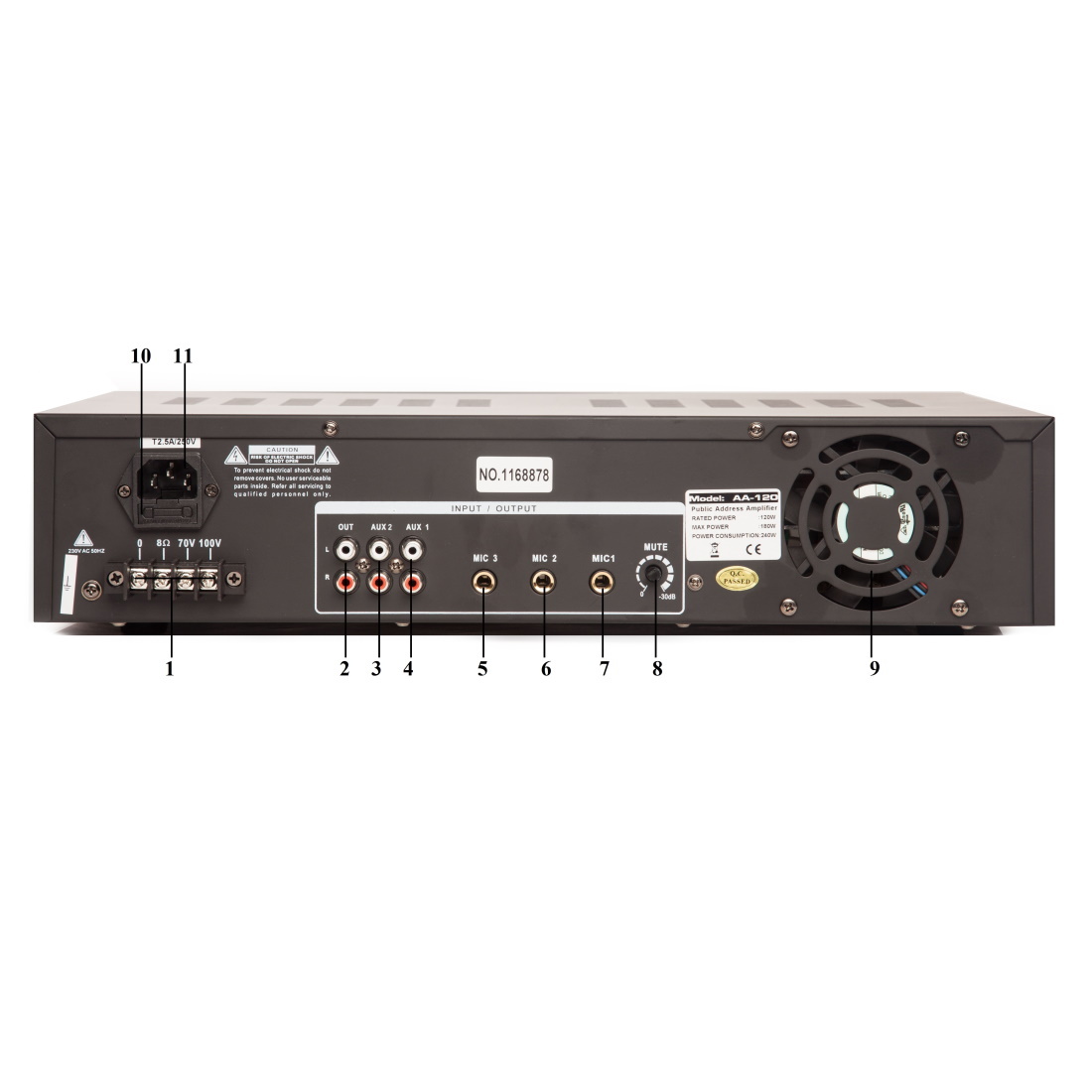

Аудиовыходы
| Высоковольтные |
- 100 В, 70 В 4-х контактная клеммная колодка
|
| Выход OUT |
|
| Низкоомные |
- 8 Ом4-х контактная клеммная колодка
|
Аудиовходы
| Канал 1 (MIC1) |
- микрофонный TRS 6.35 мм
- микрофонный TRS 6.35 мм
|
| Канал 3 (MIC3) |
|
| Канал 5 (AUX2) |
|
| Канал 2 (MIC2) |
|
| Канал 4 (AUX1) |
|
Чувствительность/Сопротивление аудиовходов
| Микрофонные (MIC 1 - 3) |
6 мВ / 600 Ом |
| Линейный (OUT) |
1 В / 600 Ом |
| Линейные (AUX 1 - 2) |
250 мВ / 10 кОм |
Питание
| Тип блока питания |
Трансформаторный |
| Напряжение питания |
AC 230 В, 50 Гц |
| Тип исполнения блока питания |
Внутренний |
| Потребляемая мощность |
- полная нагрузка 240 Вт
- холостой режим 5 Вт
|
Система охлаждения
| Тип системы охлаждения |
Активная |
| Количество вентиляторов |
1 (без регулировки скорости вращения) |
Конструкция
| Материал корпуса |
Алюминий, Сталь |
| Цвет корпуса |
Чёрный |
| Установка в стойку 19 |
Да (монтажные уголки в комплекте) |
| Габариты |
- ширина 430 мм
- высота 100 мм
- глубина 300 мм
|
| Высота в юнитах |
2U |
| Масса (нетто) |
9.2 кг |
