Извещатель пожарный ручной ИП 535-26 «СЕВЕР» предназначен для ручного включения сигнала тревоги на приемно-контрольном приборе (далее ПКП), используется на улице под навесом (типа козырек), а также в помещениях зданий и сооружений различного назначения.
ИПР может включаться в шлейф ПКП одновременно с другими двухпроводными токопотребляемыми извещателями. Шлейф ПКП подключается к клеммной колодке XS1 без соблюдения полярности.
ИПР соответствует требованиям НПБ 70-98, НПБ 58-97, ТР ЕАЭС 043/2017, ГОСТ Р 53325-2012, АТФЕ.425211.001ТУ имеет сертификат соответствия.

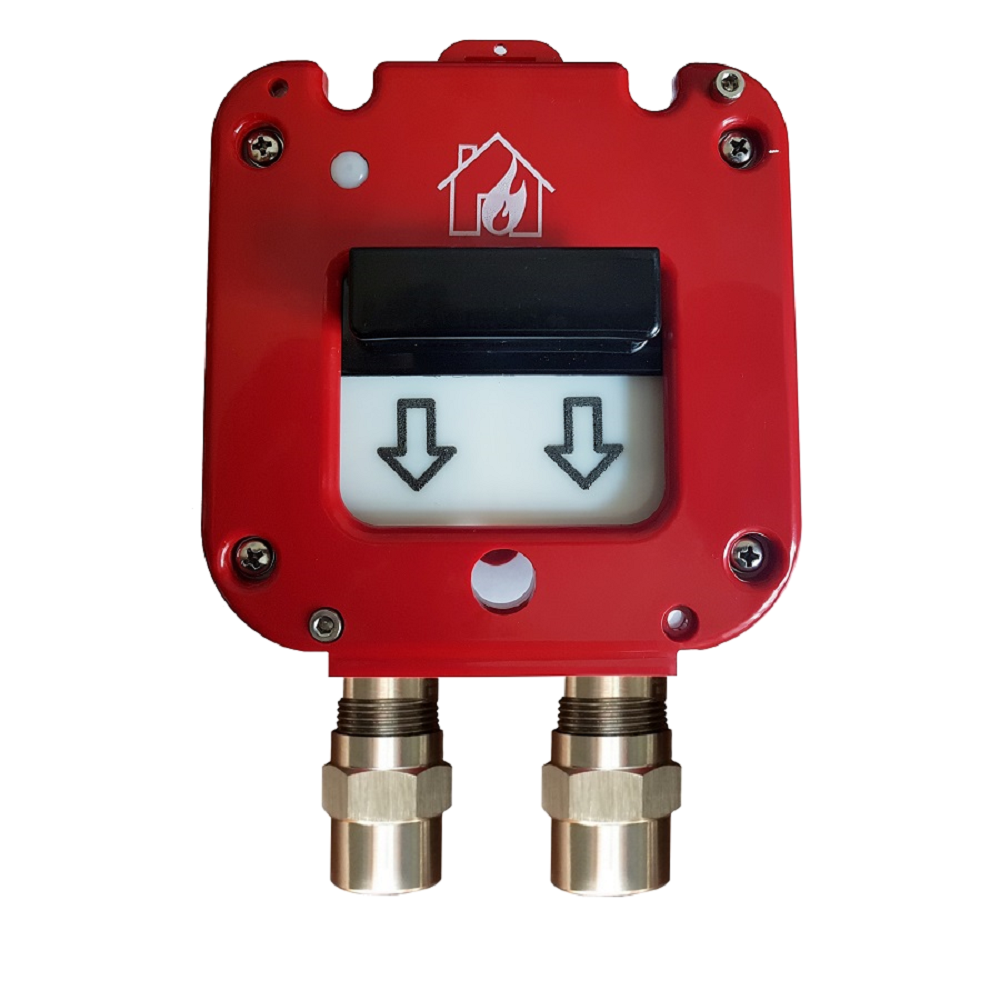

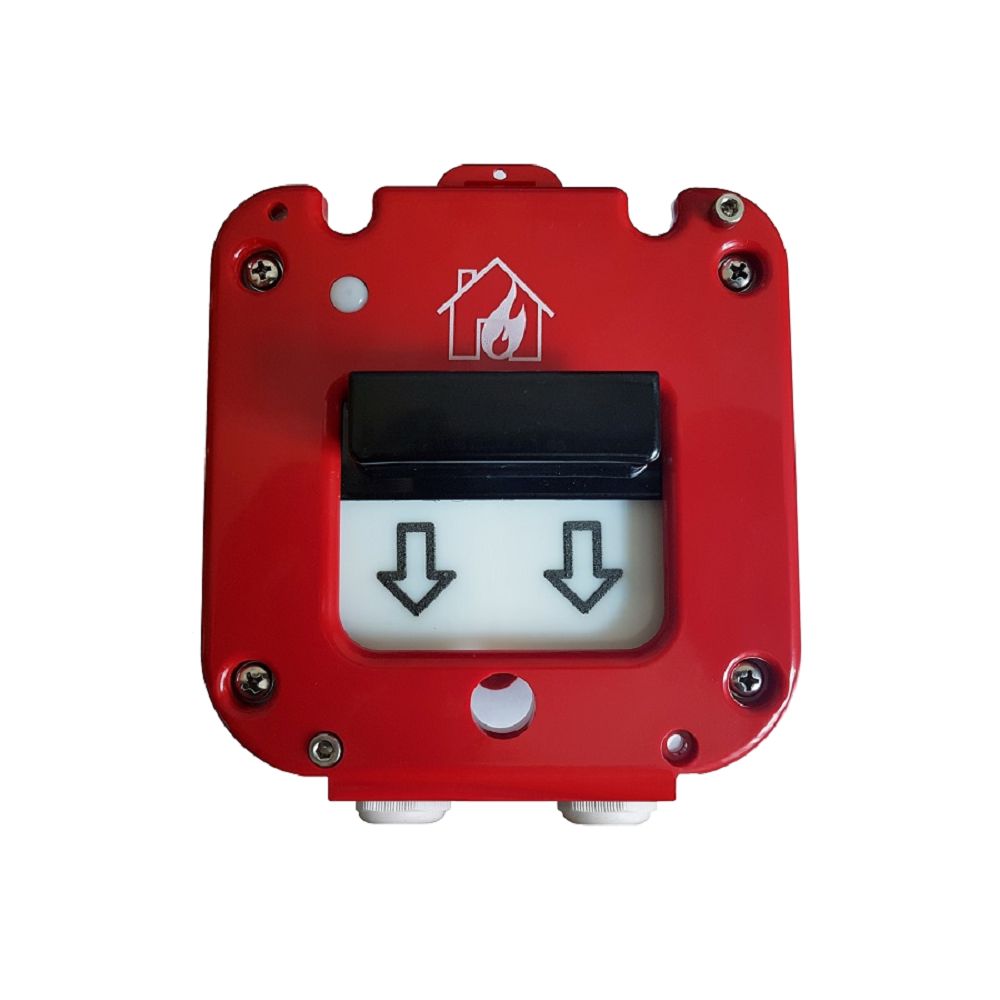

Извещатель выполнен в корпусе из АБС-пластика. Извещатель (ИП 535-50-А) приводится в действие опусканием вниз в направлении стрелок приводного элемента (ручки). Извещатель (ИП 535-50-В) приводится в действие удалением закрывающего доступ в дежурном режиме к приводному элементу защитного элемента, жестко зафиксированного медной проволокой (при этом происходит разрыв проволоки) и опусканием приводного элемента (ручки) извещателя вниз в направлении стрелок.
Извещатель имеет следующую индикацию режимов работы:
- Дежурный режим: одиночные мигания красного светодиода с периодом ~5 сек,

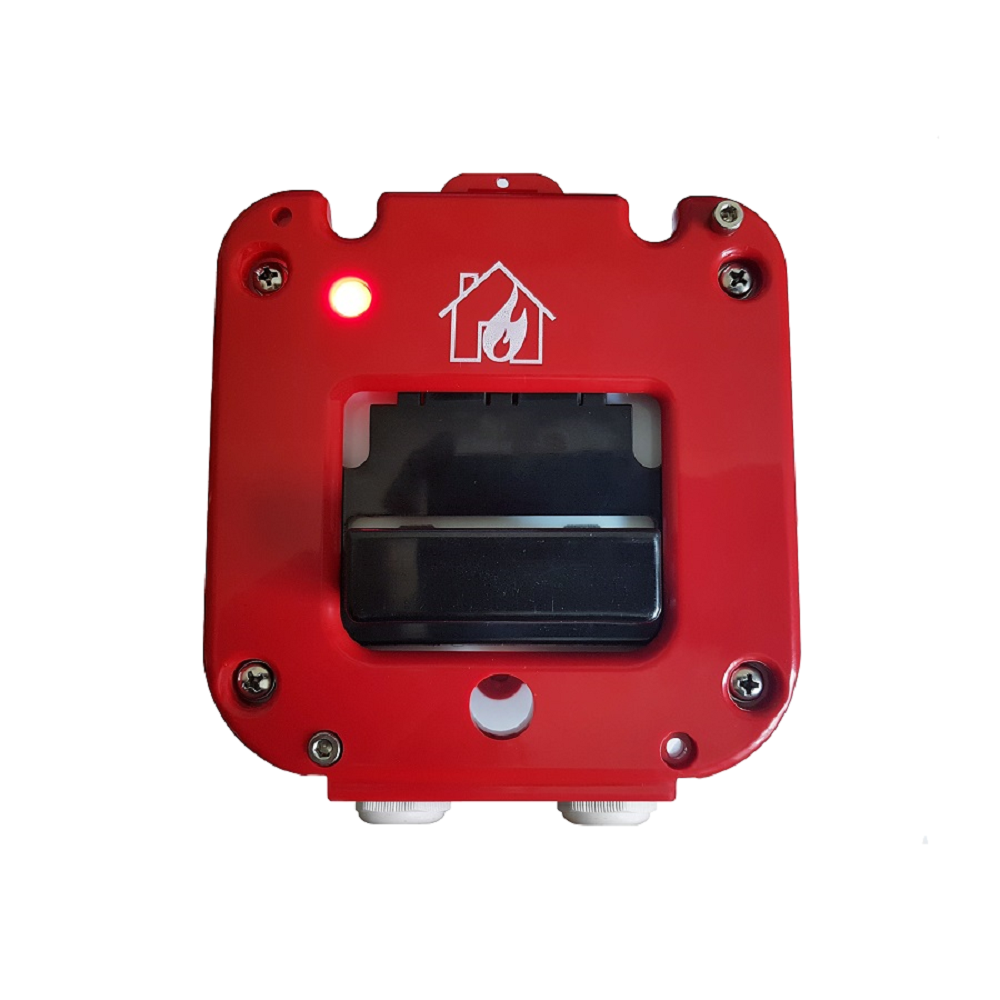

- Режим «ПОЖАР»: постоянное свечение красного светодиода.
| Напряжение питания |
9-30 В |
| Потребляемый ток в дежурном режиме |
до 50 мкА (зависит от напряжения питания) |
| в «Дежурном» режиме индикатор промаргивает при 9 В в интервале 7 сек, при 30 В в интервале 5 сек., в режиме «Пожар» индикатор горит постоянно. |
| Потребляемый ток в режиме «Пожар» |
10±2 мА (при 9В), не более 20±2 мА (при 30В) |
| * Коммутируемые параметры |
мощность 1,5 Вт; напряжение 30 В, ток 0,2 А |
| Диапазон рабочих температур |
-60°С ... +60°С |
| Климатическое исполнение по ГОСТ 15150-69 |
УХЛ2 |
| Максимально допустимая относительная влажность окружающей среды |
98% |
| Габаритные размеры |
129 x 158 x 72 мм |
| Масса ИПР |
не более 0,5 кг |
| Степень зашиты оболочки по ГОСТ 14254 |
IP66/IP68 |
| ИПР не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78) |
