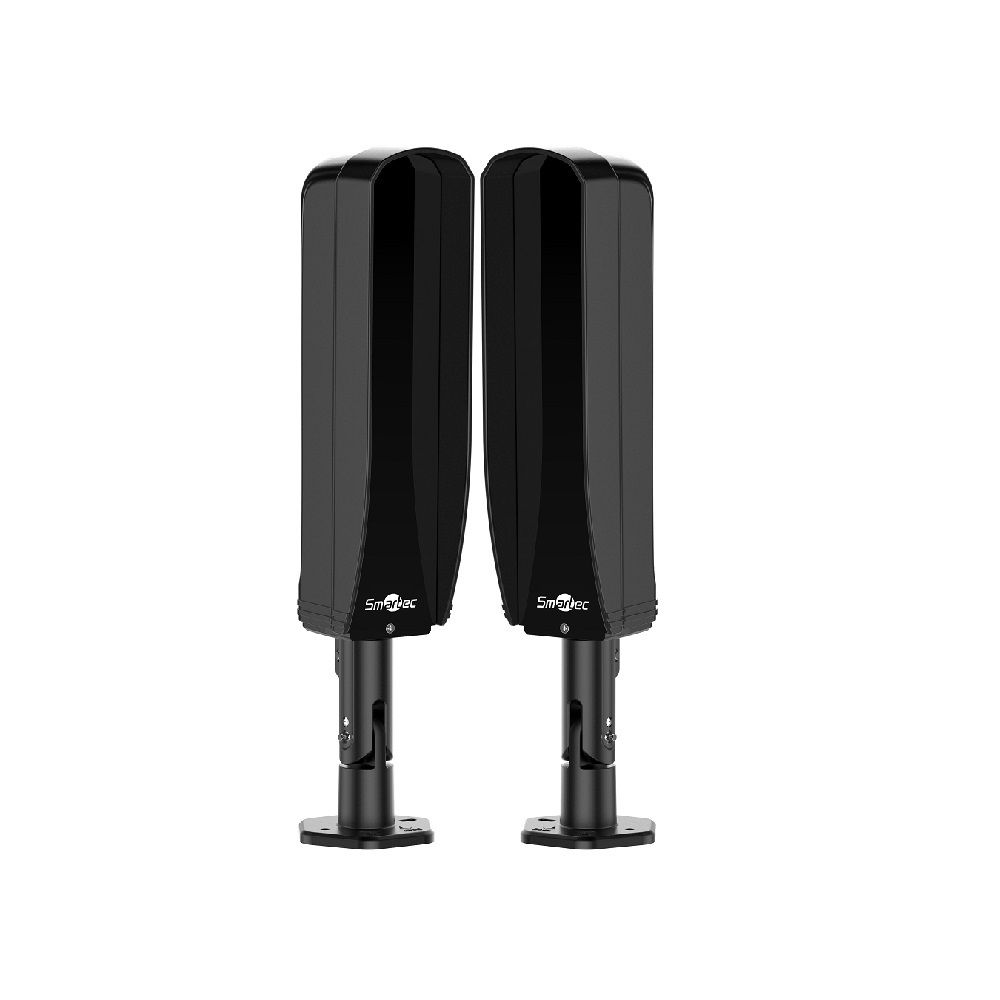

ST-PD102BDA-MC это уличные датчики периметра, состоящие из передатчика и приемника, и предназначенные для обнаружения пересечения невидимой границы из ИК-лучей. Устройства совместимы со всеми типами приемно-контрольных приборов и формируют тревожный сигнал при одновременном прерывании 2 лучей, если время прерывания превышает 401000 мс. Пыле-влагозащищенный корпус с IP65 и алгоритм автоматической адаптации позволяют применять эти датчики периметра при любых погодных условиях, а дополнительное использование обогревателя оптических элементов обеспечивает диапазон рабочих температур от -40°С до +60°С. Кроме того, ST-PD102BDA-MC поддерживает работу на одном из трех частотных каналов, выбор которого осуществляется с помощью перемычки на корпусе устройства.
- Программируемое время прерывания луча
- Возможность выбора частотного канала
- Упрощенное программирование с помощью перемычек и потенциометра
- Цифровая фильтрация и адаптивность к условиям окружающей среды для исключения ложных срабатываний
- Уличный датчик периметра, класс защиты IP65
- Широкий диапазон напряжения питания 1224 В (DC) / 12 В (AC)
- Универсальный поворотный кронштейн
- Корпус с козырьком для уменьшения количества ложных тревог
- Регулировка по горизонтали ±180° и по вертикали ±90°
- Обогреватель приобретается отдельно
Инструкция
| Параметры |
Значения |
|
Дистанция обнаружения, снаружи:
|
100 м
|
|
Дистанция обнаружения, внутри:
|
300 м
|
|
Режим обнаружения:
|
Одновременное прерывание 2 лучей
|
|
Время прерывания луча:
|
40 - 1000 мс
|
|
Частотные каналы:
|
3
|
|
Регулировка по горизонтали:
|
±180°
|
|
Регулировка по вертикали:
|
±90°
|
|
Тревожный выход:
|
НР, НЗ, ОБЩ; до 1А, 30 В (AC/DC)
|
|
Питание:
|
12 - 24 В (DC) / 12 В (AC)
|
|
Потребляемый ток:
|
Приемник + передатчик: 70 мА, обогреватель: 200 мА
|
|
Класс защиты:
|
IP65 (уличный датчик периметра)
|
|
Диапазон рабочих температур:
|
от -25 до +60°С , с обогревателем: от -40 до +60°С
|
|
Диапазон рабочей влажности:
|
10% - 95%
|
|
Габариты:
|
688 x 76 x 88 мм
|
